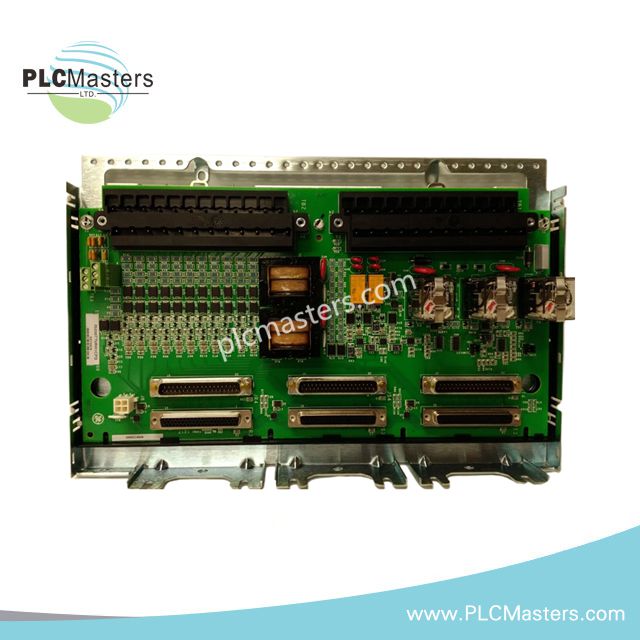

Placa Terminal da Turbina GE IS200TTURH1CFD(IS230TNTRH1C)
$168.00
$400.00
Descrição
Visão Geral
A GE IS200TTURH1CFD(IS230TNTRH1C) é uma Placa Terminal de Turbina desenvolvida para o sistema de controlo de turbina Mark VIe . Liga a instrumentação de campo ao módulo VTUR , gerindo funções críticas como proteção da turbina, deteção de velocidade e controlo do disjuntor. A GE desenvolveu esta versão como uma atualização mais fiável do IS200TTURH1, suportando configurações tanto simplex como Redundância Modular Tripla (TMR) . O seu design robusto e o manuseamento preciso de sinais tornam-na essencial para a operação segura da turbina.
Especificações Técnicas
Informação Geral
-
Fabricante: General Electric (GE)
-
Série: Mark VIe
-
Número de Modelo: IS200TTURH1CFD(IS230TNTRH1C)
-
Tipo de Produto: Placa Primária de Trip Específica para Turbina
-
Tecnologia: Montagem em superfície
-
Tipo de Montagem: Montagem em painel com furos perfurados de fábrica
-
Revestimento da PCB: Revestimento conformal
Interfaces Elétricas
-
Canais de Entrada/Saída: 48 no total através de 2 blocos terminais destacáveis
-
Tipos de Sinal: Captações de velocidade TTL, tensão do gerador, tensão/corrente do eixo
-
Interface de Comunicação: Ligação direta ao VTUR via JR1 e JR5
-
Controlo de Relé: Controla a bobina do relé do disjuntor principal 52G
-
Configuração do Relé: K25, K25P, K25A para sistemas de disjuntor de 125 VDC
Parâmetros do Sensor de Velocidade
-
Intervalo do Sensor de Velocidade: 2 Hz a 20 kHz
-
Precisão do Sensor de Velocidade: ±0,05%
-
Sensibilidade de Entrada: 27 mV pico (entrada MPU)
Ambiental e Físico
-
Temperatura de Funcionamento: –30°C a +65°C
-
Dimensões: 305 mm × 229 mm × 76 mm
-
Tamanho (Alternativo): 8,26 cm A × 4,19 cm L × 12,1 cm P
-
Peso: 1,8 kg
