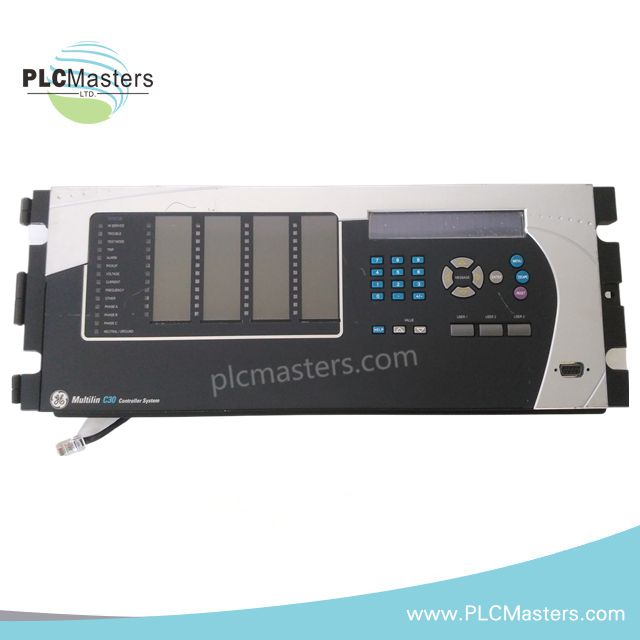

Controlador Lógico Programável Endurecido para Subestações GE Multilin C30

Visão Geral

O Multilin™ C30 é um controlador lógico programável reforçado para subestações, concebido para controlo avançado e automação em ambientes de subestação. Melhora as capacidades de controlo com execução lógica programável rápida e determinística e oferece amplas capacidades de E/S. O C30 pode substituir gravadores de Sequência de Eventos (SOE), expandir E/S para dispositivos de proteção e reduzir os requisitos de cablagem ao utilizar comunicação peer-to-peer de alta velocidade. Este sistema também suporta uma variedade de protocolos de comunicação, proporcionando fácil integração com outros dispositivos de proteção e controlo. Além disso, o C30 apresenta um grande ecrã gráfico a cores para visualização e controlo em tempo real da baía protegida.

Especificações Técnicas

• Execução de Lógica Programável:

• Processamento lógico determinístico de 2 ms

• Protocolos de Comunicação:

• IEC 61850 Ed. 1 e Ed. 2

• DNP3

• Modbus TCP

• Sincronização de Tempo IEEE 1588

• PRP (Protocolo de Redundância Paralela)

• Capacidades de I/O:

• Até 96 entradas digitais

• Até 64 saídas digitais

• Entradas/Saídas de transdutor (RTD, DCmA)

• Interfaces de rede:

• Três portas Ethernet independentes de fibra ou cobre

• RS485, RS232, RS422, G.703, C37.94

• Funcionalidades de cibersegurança:

• Estrutura de segurança CyberSentry™

• Registo de comandos do utilizador

• Controlo de acesso com permissão dupla

• Monitorização e medição:

• Gravador de 1024 eventos

• Captura de forma de onda alargada

• Registador de dados

• Ecrã:

• Ecrã gráfico a cores integrado

• Instalação:

• Montagem em bastidor para ambientes industriais
