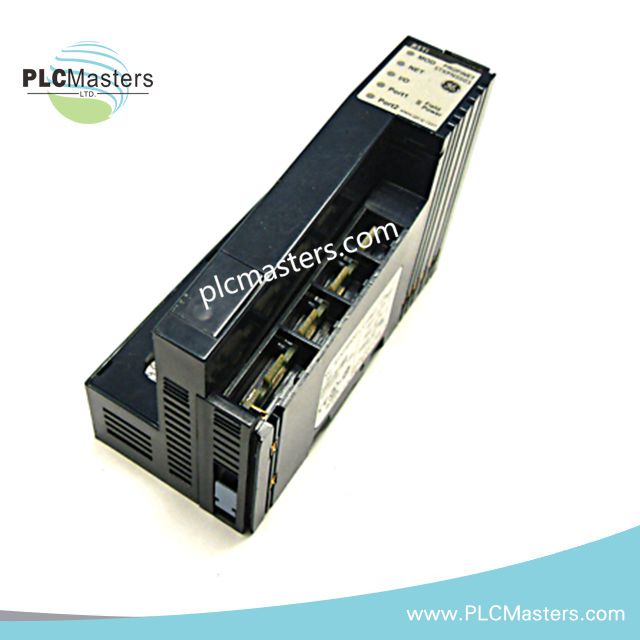

GE STXPNS001 Adaptador de Rede ProfiNet Escravo

Visão Geral

O GE STXPNS001 é um adaptador de rede escravo PROFINET para sistemas I/O modulares RSTi. Permite comunicação determinística e de alta velocidade entre I/O de campo e controladores mestres PROFINET. O dispositivo suporta arquiteturas de controlo distribuído na automação industrial. O seu design compacto permite integração perfeita em armários de controlo com montagem em calha DIN. O adaptador assegura operação fiável com proteção robusta e certificações padrão da indústria.

Especificações Técnicas

• Número do Modelo: STXPNS001

• Tipo de Rede: PROFINET RT (Tempo Real) Ethernet

• Velocidade de Comunicação: 100 Mbps

• Suporte de Topologia: Linha ou estrela

• Comutador Incorporado: Sim, comutador Ethernet de 2 portas

• Expansão Máxima de I/O: Até 32 módulos

• I/O Digital Máximo: 1024 entradas / 1024 saídas

• I/O Analógico Máximo: 64 entradas / 64 saídas

• Tensão de Entrada: 24 VDC

• Consumo de Energia: 60 mA típico @ 24 VDC

• Características de Proteção: Proteção contra polaridade inversa, limite de corrente de saída de 1,5 A

• Indicadores: Estado do módulo, rede, I/O, atividade do link da porta, alimentação de campo

• Tipo de Montagem: Calha DIN

• Dimensões: 42 mm × 99 mm × 70 mm

• Peso: 0,5 kg

• Classificação Ambiental: IP20, uso interior

• Temperatura de Funcionamento: 0°C a 55°C

• Temperatura de Armazenamento: –40°C a 85°C

• Humidade Relativa: 5% a 90%, sem condensação

• Alimentação do Sistema: 24 VDC nominal; 115 mA típico

• Corrente do Barramento I/O 5VDC: Máximo 1,5 A

• Corrente Máxima de Alimentação de Campo: 10 A
