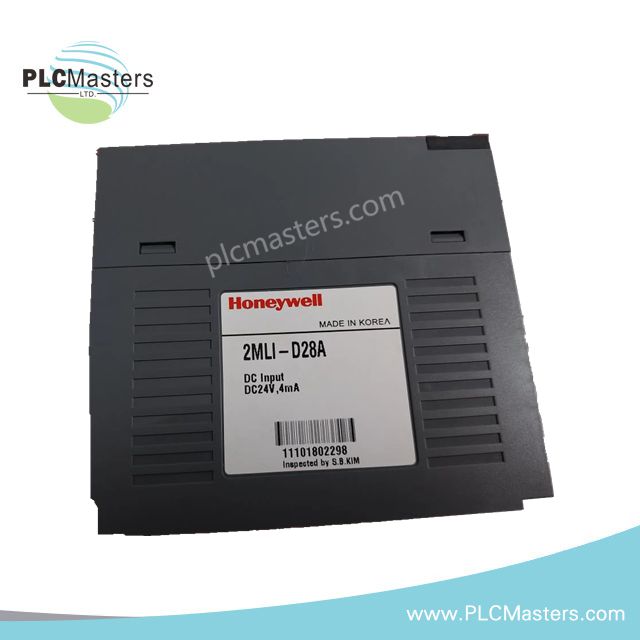

Honeywell Módulo de Entrada Digital 2MLI-D28A

Visão Geral

O Honeywell 2MLI-D28A é um módulo de entrada digital de alta densidade com 64 pontos, concebido para sistemas MasterLogic-200 PLC . Suporta sinais de entrada de 24V CC e oferece isolamento por fotoacoplador para robusta imunidade a ruídos e integridade do sinal. Este módulo é adequado para aplicações exigentes de automação industrial, como controlo de linhas de produção, intertravamentos de segurança e monitorização de instalações. O seu tamanho compacto e desempenho fiável tornam a integração simples e eficiente.

Especificações Técnicas

Geral

• Número do Modelo: 2MLI-D28A

• Compatibilidade do Sistema: MasterLogic-200 PLC

• Tipo de Entrada: Entrada digital (source/sink)

• Número de Canais: 64

Elétrico

• Tensão de Entrada Nominal: CC 24V

• Intervalo de Tensão de Entrada: CC 20,4–28,8V (Ripple < 5%)

• Corrente de Entrada Nominal: Aproximadamente 4 mA

• Resistência de Entrada: Aproximadamente 5,6 kΩ

• Tensão / Corrente Ligada: ≥ CC 19V / ≥ 3 mA

• Tensão / Corrente Desligada: ≤ CC 11V / ≤ 1,7 mA

Isolamento

• Método de Isolamento: Fotoacoplador

• Tensão de Isolamento: CA 560V rms / 3 ciclos

• Resistência de Isolamento: ≥ 10 MΩ

Desempenho

• Tempo de Resposta: 1–100 ms (padrão: 3 ms)

• Agrupamento Comum: 32 pontos por COM

• Consumo de Corrente: Aproximadamente 60 mA

Indicadores & Ligações

• Indicadores de Estado: LED para cada canal de entrada

• Ligação Externa: Conectores de 40 pinos × 2

Ambiental

• Temperatura de Funcionamento: –20°C a +60°C

• Temperatura de Armazenamento: –40°C a +85°C

• Intervalo de Humidade: 5% a 95% HR (sem condensação)

Mecânico

• Dimensões: Tamanho padrão do módulo

• Peso: 0,15 kg
