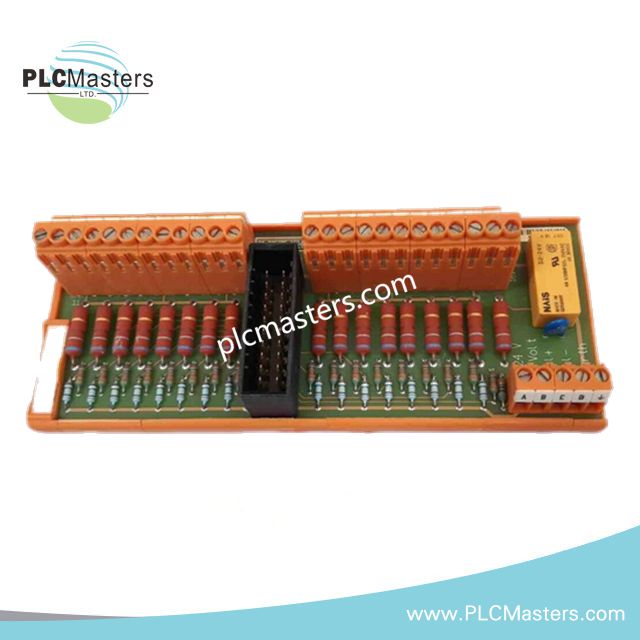

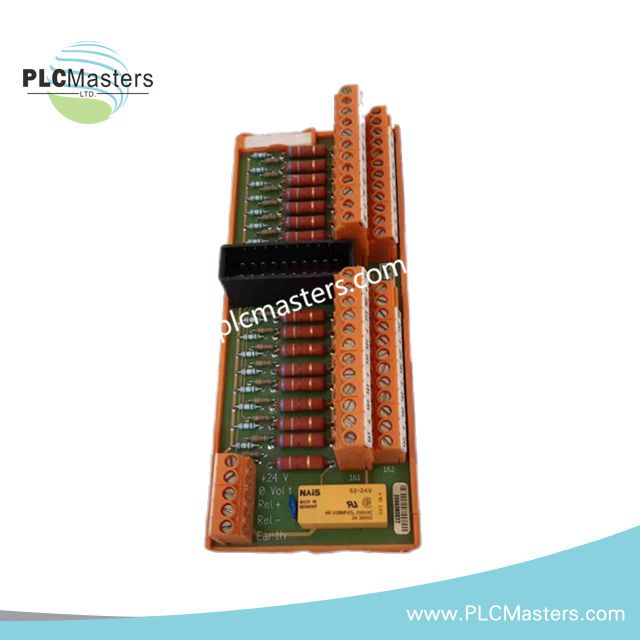

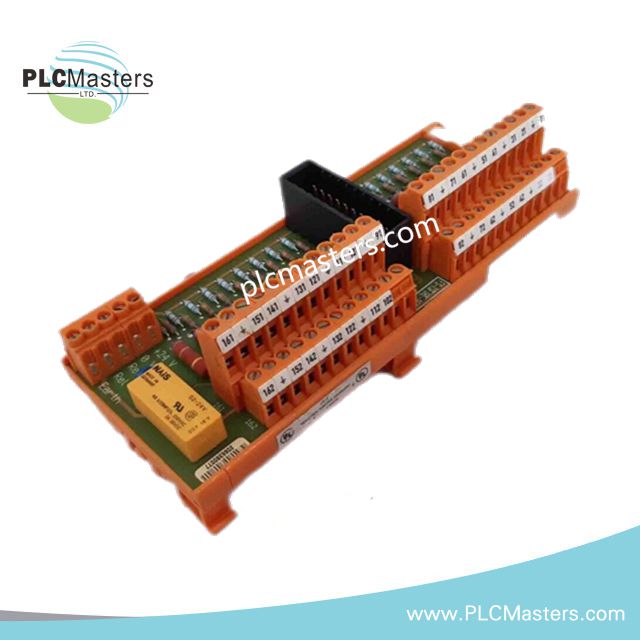

Honeywell FS-TSFIRE-1624 Entrada do Detector de Fogo Seguro FTA

Visão Geral do Produto

O Honeywell FS-TSFIRE-1624 é um módulo de interface de detector de incêndio de alta integridade, concebido para arquiteturas exigentes do Safety Manager. Fornece 16 canais de entrada digital supervisionados que suportam dispositivos de deteção de incêndio em áreas industriais perigosas. Além disso, a sua eletrónica robusta mantém uma monitorização estável da linha de 24 VDC, garantindo desempenho consistente sob condições de campo flutuantes. Os engenheiros valorizam este módulo porque se integra perfeitamente com unidades de entrada Honeywell SAI-1620m através de um cabo SICC dedicado. O formato compacto para trilho DIN também simplifica o layout do armário, mantendo excelente acessibilidade à fiação.

Principais Benefícios e Destaques Funcionais

O módulo fornece aquisição de sinal fiável para laços de deteção de incêndio sem introduzir complexidade desnecessária no sistema. Além disso, cada canal inclui monitorização incorporada que deteta falhas de forma rápida e precisa, suportando arquiteturas SIL críticas para a segurança. A unidade opera eficientemente em instalações exigentes de petróleo, gás, químicas e de geração de energia, onde é essencial uma elevada imunidade eletromagnética. Além disso, a sua compatibilidade com módulos redundantes SAI-1620m permite designs de sistema tolerantes a falhas que mantêm proteção contínua. Os instaladores apreciam o layout simples dos terminais de parafuso que acelera a fiação de campo e reduz o esforço de comissionamento.

Especificações Técnicas

• Modelo: FS-TSFIRE-1624

• Tipo: Entrada de Detector de Incêndio Seguro FTA

• Fabricante: Honeywell

• Canais: 16 canais de entrada de detector digital

• Montagem: Trilho DIN EN, encaixe universal

• Terminação de Campo: Terminais de parafuso, máx. 2,5 mm² (AWG14)

• Requisito de Torque: 0,5 Nm (0,37 ft-lb)

• Alimentação Externa: 24 VDC (+25% / -15%)

• Consumo Máximo de Corrente: 570 mA a 24 VDC

• Corrente Sem Carga: Típico 11 mA

• Tensão de Entrada com EOL de 4,7 kΩ: Típico 20,5 VDC

• Tensão de Entrada (Sem Carga): Típico 23,5 VDC

• Corrente em Curto: Aproximadamente 35 mA a 24 VCC

• Resistência do Canal: 680 Ω ±5%

• Monitorização de Linha: Supervisão integrada para aplicações de segurança

• Dimensões: 3,8 cm × 14,0 cm × 21,1 cm

• Peso: 0,3 kg

Aplicações Típicas e Integração de Sistema

Este FTA suporta laços de deteção de incêndio em instalações complexas onde a fiabilidade e diagnósticos rápidos são essenciais. Por isso, é amplamente utilizado em locais de produção de petróleo e gás que requerem circuitos digitais de deteção supervisionados. Plantas de processamento químico integram o FS-TSFIRE-1624 para manter a conformidade com regulamentos rigorosos de segurança. Instalações de geração de energia também implementam este módulo para suportar sistemas instrumentados de segurança de alta disponibilidade. Por exemplo, configurações redundantes SAI-1620m são frequentemente emparelhadas com este FTA para garantir monitorização de segurança ininterrupta durante falhas de equipamento.

Suporte, Fiabilidade e Manutenção

O módulo apresenta um design industrial robusto que minimiza as necessidades de manutenção ao longo da sua vida útil. Além disso, os engenheiros podem realizar substituições rápidas graças à sua montagem padronizada e disposição clara da fiação. As inspeções de rotina requerem tempo de inatividade mínimo porque as funcionalidades de diagnóstico revelam rapidamente problemas na fiação ou nos detectores. O ecossistema de produtos a longo prazo da Honeywell assegura a disponibilidade consistente de acessórios, módulos sobressalentes e documentação para suporte ao ciclo de vida.

FAQ

P1: O FS-TSFIRE-1624 suporta laços de detectores de incêndio supervisionados?
Sim, cada canal inclui monitorização de linha incorporada para detetar circuitos abertos, curtos ou falhas de dispositivos.

P2: Pode este FTA ser usado em locais perigosos?
Sim, possui certificação Classe I, Divisão 2 para instalação em ambientes industriais perigosos.

P3: A que módulo do sistema se liga?
Liga-se aos módulos Honeywell Safety Manager SAI-1620m usando cabos SICC-0001/Lx.

P4: A redundância é suportada nas arquiteturas Safety Manager?
Sim, integra-se com módulos redundantes SAI-1620m para operação do sistema tolerante a falhas.

P5: Que tipo de cabeamento de campo aceita?
Utiliza terminais de parafuso que suportam fios até 2,5 mm² para ligações industriais fiáveis.
