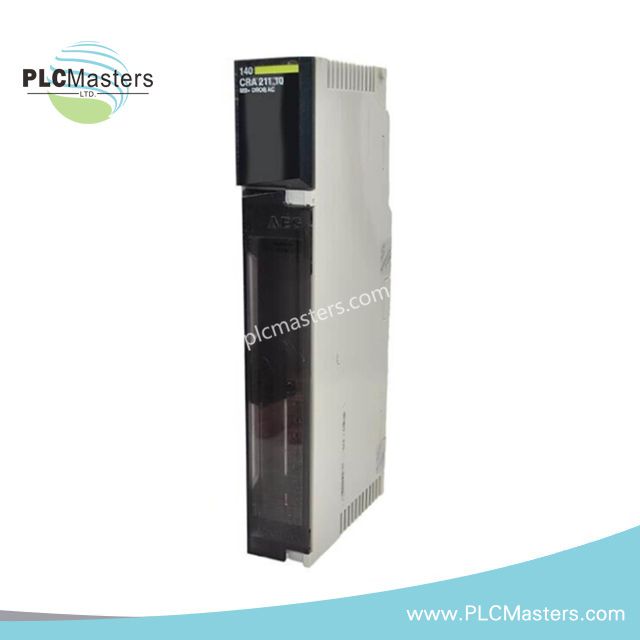

Módulo de Interface de Queda DIO Schneider 140CRA21110

Visão Geral

O Schneider Modicon 140CRA21110 é um módulo de interface DIO Drop de alto desempenho. Foi concebido para a plataforma de automação Modicon Quantum . Este módulo assegura comunicação rápida e operações I/O estáveis. Além disso, suporta sistemas complexos de automação industrial com alta fiabilidade e características de proteção. O seu design modular permite uma instalação fácil em várias configurações de backplane.

Especificações Técnicas

• Tipo de produto: Módulo de Interface DIO Drop

• Fabricante: Schneider Electric

• Número do Modelo: 140CRA21110

Características Elétricas

• Tensão nominal de alimentação: 115/230 V CA

• Limites de tensão de alimentação: 85 a 276 V CA

• Frequência de alimentação: 47 a 63 Hz

• Corrente máxima de alimentação:

• 0,2 A a 115 V

• 0,4 A a 230 V

• Corrente de Arranque:

• 10 A a 115 V

• 20 A a 230 V

• Potência Nominal: 50 VA

• Tensão de Saída: 5,1 V

• Corrente Nominal de Saída: 3 A

• Classificação do Fusível Associado: 1,5 A

Características de Proteção

• Proteção contra Curto-Circuito: Sim

• Proteção contra Sobretensão: Sim

E/S e Interfaces

• Palavras de E/S: 30 entradas / 32 saídas

• Conexões - Terminais: Bloco de terminais de 7 polos

• Backplanes Típicos: 2, 3, 4, 6, 10, 16 posições

Diagnósticos

• Verificação de Endereço de RAM: Suportado

• Validação de Checksum: Suportado

Físico e Ambiental

• Dissipação de Energia: 11 W

• Peso: 1,15 lbs

• Factor de Forma: Módulo de alimentação CA único para Modbus Plus DIO drop
