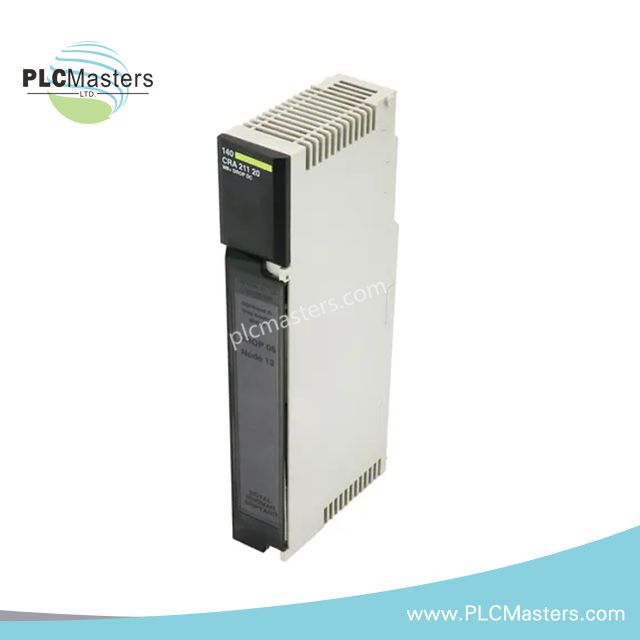

Módulo de Interface de Queda DIO Schneider 140CRA21120

Visão Geral

O Schneider Modicon 140CRA21120 é um módulo de interface DIO drop concebido para a plataforma Modicon Quantum. Garante transferência rápida de dados e comunicação estável para sistemas de controlo industrial. O módulo integra diagnósticos avançados e fortes características de proteção. Como resultado, proporciona operação fiável e segura em ambientes adversos. Além disso, suporta uma ampla gama de backplanes, oferecendo flexibilidade no design do sistema.

Especificações Técnicas

• Tipo de Produto: Módulo de Interface DIO Drop

• Fabricante: Schneider Electric

• Número de Modelo: 140CRA21120

Especificações Elétricas

• Tensão de Alimentação Nominal: 24 V CC

• Intervalo de Tensão de Alimentação: 20–30 V CC

• Corrente Máxima de Alimentação: 1,6 A a 24 V

• Corrente de Arranque: 30 A a 24 V

• Tensão de Saída: 5,1 V

• Corrente Nominal de Saída: 3 A

• Classificação do Fusível Associado: 2,5 A

E/S e Desempenho

• Palavras de E/S: 30 entradas / 32 saídas

• Tempo Máximo de Buffer: 1 ms

• Dissipação de Potência: 11 W

• Backplanes Típicos: 2, 3, 4, 6, 10, 16 posições

Proteção e Diagnósticos

• Proteção contra Curto-Circuito: Sim

• Proteção contra Sobretensão: Sim

• Diagnósticos: Verificação de endereço RAM e validação de soma de verificação

Classificações Ambientais

• Temperatura de Funcionamento: 0–60°C

• Temperatura de Armazenamento: -40–85°C

• Humidade Relativa: 95% (sem condensação)

• Altitude de Funcionamento: ≤ 5000 m
