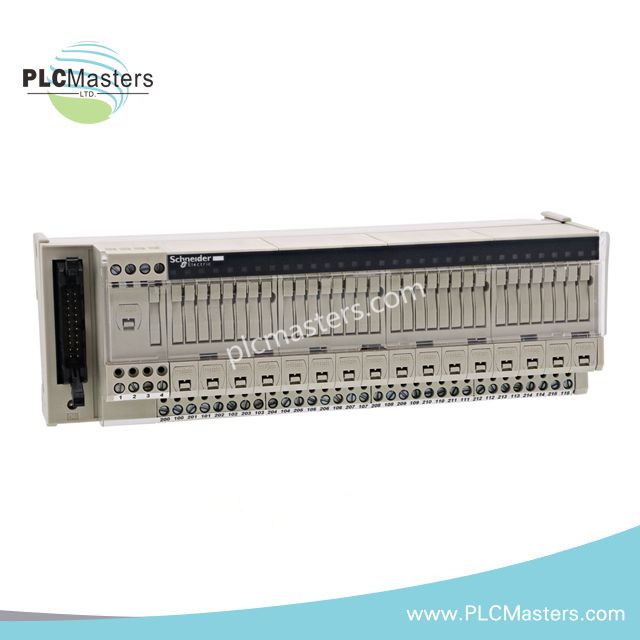

Schneider ABE7H16F43 Sub-base Passiva de E/S Discreta

Visão Geral

O Schneider ABE7H16F43 é uma sub-base de saída discreta passiva da série Advantys Telefast ABE7. Liga 16 canais de saída digital de um PLC a dispositivos de campo através de uma interface modular pré-cabeada. O dispositivo inclui fusíveis, indicadores LED e isoladores para melhorar a proteção do sistema e simplificar o diagnóstico. Suporta montagem flexível em calhas DIN ou painéis e cumpre as normas industriais relevantes para segurança e fiabilidade.

Especificações Técnicas

• Tipo de Produto: Sub-base I/O discreta passiva (saída)

• Número de Peça: ABE7H16F43

• Número de Canais: 16 saídas digitais

• Tensão de Alimentação Nominal: 19–30 V CC (compatível com IEC 61131-2)

• Ligação ao PLC: Conector HE-10, 20 pinos

• Tipo de Terminal: Terminais de parafuso suportando:

• 1 x 0.09…1 x 1.5 mm² flexível com terminal de cabo (AWG 28–16)

• 1 x 0.14…1 x 2.5 mm² sólido (AWG 26–12)

• 1 x 0.14…1 x 2.5 mm² flexível sem terminal de cabo (AWG 26–14)

• 2 x 0.09…2 x 0.75 mm² flexível com terminal de cabo (AWG 28–20)

• 2 x 0.2…2 x 2.5 mm² sólido (AWG 24–14)

• Indicadores LED:

• Verde por canal (estado do canal)

• Vermelho por canal (indicação de fusível fundido)

• Verde (ligado)

• Proteção contra Curto-Circuito:

• Fusível interno de 2 A, 5 x 20 mm, de ação rápida (lado PLC)

• Fusível de 0.125 A por canal, 5 x 20 mm, de ação rápida (lado saída)

• Corrente Máxima por Canal: 0.125 A

• Corrente Máxima por Comum de Saída: 1.8 A

• Queda de Tensão no Fusível de Alimentação: 0.3 V

• Queda de Tensão Máxima por Canal: 2 V

• Tensão de Isolamento Nominal: 2000 V (IEC 60664-1)

• Categoria de Instalação: II (IEC 60664-1)

• Tipo de Conector: HE-10, 20 pinos

• Modo de Fixação:

• Clipe para calha DIN simétrica de 35 mm

• Parafusos para placa sólida com kit de fixação

• Binário de Aperto: 0.6 N·m com chave de fendas plana Ø 3.5 mm

• Largura: 206 mm

• Peso Líquido: 0.64 kg

• Grau de Proteção: IP2X (IEC 60529)

• Temperatura de Funcionamento: -5°C a +60°C

• Temperatura de Armazenamento: -40°C a +80°C

• Resistência a Choques: 15 gn por 11 ms (IEC 60068-2-27)

• Resistência a Vibrações: 2 gn (10–150 Hz) (IEC 60068-2-6)

• Resistência a Descargas Eletrostáticas:

• 4 kV contacto (nível 3 IEC 61000-4-2)

• 8 kV ar (nível 3 IEC 61000-4-2)

• Resistência a Campos Radiados: 10 V/m (26 MHz a 1 GHz), nível 3 (IEC 61000-4-3)

• Resistência a Transientes Rápidos: 2 kV nível 3 (IEC 61000-4-4)

• Grau de Poluição: 2 (IEC 60664-1)
