Schneider ABE7H16R20 Base Subordinada Passiva de E/S Discreta

Visão Geral

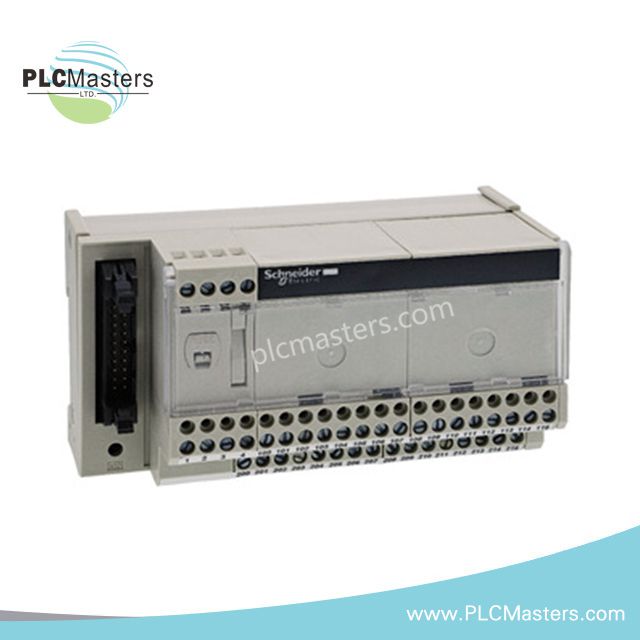

O Schneider ABE7H16R20 é uma sub-base I/O discreta passiva da série Advantys Telefast ABE7. Liga 16 canais digitais de entrada ou saída entre dispositivos de campo e PLCs. Esta sub-base modular e pré-cabeada suporta montagem em calha DIN ou painel. Simplifica a fiação e melhora a manutenção em sistemas de automação industrial. O dispositivo utiliza terminais de parafuso e vários tipos de conectores para fiação flexível.

Especificações Técnicas

• Número de Peça: ABE7H16R20

• Série: Advantys Telefast ABE7

• Tipo: Sub-base I/O discreta passiva

• Número de Canais: 16

• Tensão de Alimentação Nominal: 19–30 V CC (compatível com IEC 61131-2)

• Ligação ao PLC: Conector SUB-D 15, HE-10, ou SUB-D 9 (20 pinos no total)

• Tipo de Terminal: Terminais de parafuso

• Capacidade do Terminal: Até 2 × 2,5 mm² (AWG 14)

• Indicadores LED: 1 LED verde para alimentação LIGADA

• Proteção contra Curto-Circuito: Fusível interno de 2 A (5×20 mm, rápido) no lado do PLC

• Corrente Máxima por Canal: 0,5 A

• Corrente Máxima por Comum de Saída: 1,8 A

• Queda de Tensão no Fusível: 0,3 V

• Tensão de Isolamento Nominal: 2000 V (IEC 60664-1)

• Montagem: Calha DIN (35 mm) ou montagem em painel com kit de fixação

• Índice de Proteção: IP2X (IEC 60529)

• Temperatura de Funcionamento: -5°C a +60°C

• Temperatura de Armazenamento: -40°C a +80°C

• Dimensões: Largura 125 mm

• Peso: 0,3 kg

• Certificações: GL, DNV, CSA, UL, EAC

• Resistência Mecânica: Choque 15 gn (11 ms), vibração 2 gn (10–150 Hz)

• Resistência EMC: Descarga eletrostática 4 kV contacto, 8 kV ar; campos radiados 10 V/m; transientes rápidos 2 kV
