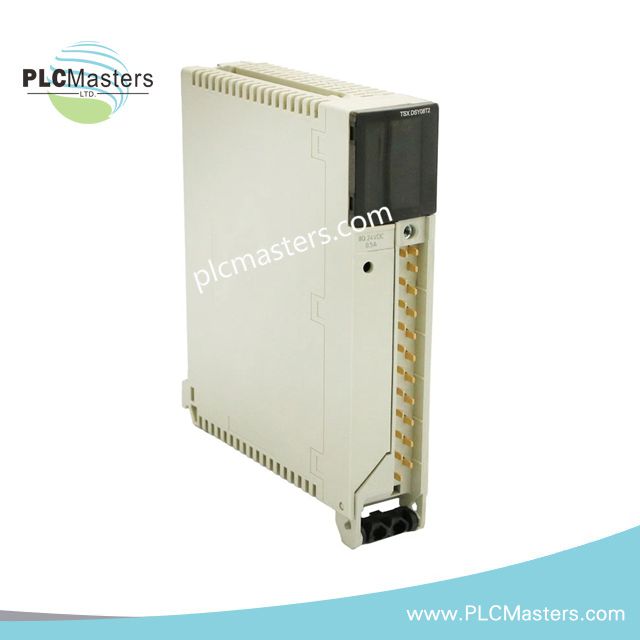

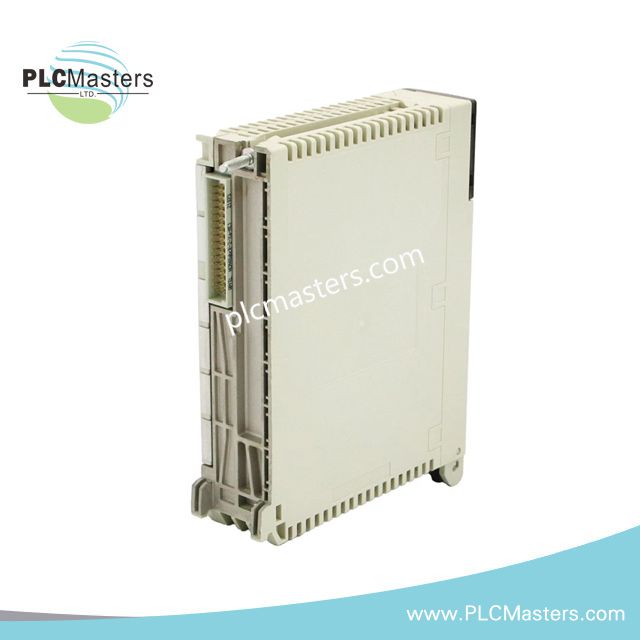

Schneider Electric TSXDSY08T2 Módulo de Saída Discreta

Descrição do Produto

O Schneider Electric TSXDSY08T2 é um módulo de saída discreta de 8 canais concebido para a plataforma de automação Modicon Premium. Fornece saídas de estado sólido fiáveis de 24 V CC com configuração de corrente de dreno, permitindo um controlo preciso de atuadores industriais. Os engenheiros podem integrar este módulo de forma simples para operar solenóides, contactores, lâmpadas indicadoras e outros dispositivos de automação. Além disso, o seu design compacto assegura uma instalação fácil em armários de controlo, mantendo elevados padrões de segurança elétrica e proteção.

Este módulo incorpora proteções avançadas, incluindo proteção contra curto-circuito, sobrecarga, sobretensão e inversão de polaridade, proporcionando fiabilidade operacional a longo prazo. Por isso, é ideal para ambientes que exigem comutação robusta e de alta velocidade e monitorização contínua. O seu tempo de resposta de 1,2 ms e frequência de comutação de 0,5/LI² Hz suportam aplicações que requerem temporização e desempenho precisos.

Principais Características

• 8 saídas de transistor isoladas, 24 V CC, tipo corrente de dreno

• Canais protegidos por estado sólido com disparo eletrónico em sobrecarga ou curto-circuito

• Tempo de resposta: 1,2 ms; frequência de comutação: 0,5/LI² Hz

• Proteção contra sobretensão com díodo Transil e díodo montado em inverso para proteção de polaridade

• Design compacto com ligações por terminais de parafuso para fácil integração

• Temperatura de funcionamento: 0–60 °C; temperatura de armazenamento: –25–70 °C

• Proteção IP20 com resistência dielétrica de 1500 V

Especificações Técnicas

• Tipo de Módulo: Módulo de saída discreta

• Plataforma: Modicon Premium

• Número de Saídas: 8

• Tipo de Saída: Estado sólido, corrente de dreno

• Tensão de Saída: 24 V CC (norma EN/IEC 61131-2)

• Corrente por Canal: 0,625 A

• Corrente Máxima do Módulo: 4 A

• Tensão Residual [Ures]: 1,2 V

• Frequência de Comutação: 0,5/LI² Hz

• Tempo de Resposta: 1,2 ms

• Proteção contra Sobretensão: Díodo Transil

• Proteção contra Inversão de Polaridade: Díodo montado em inverso

• Proteção contra Curto-Circuito e Sobrecarga: Disparo eletrónico na reativação

• Impedância Mínima de Carga: 48 Ω

• Resistência de Isolamento: >10 MΩ a 500 V

• Consumo de Energia: 55 mA a 5 V CC

• Peso do Módulo: 0,32 kg

• Temperatura Ambiente de Funcionamento: 0–60 °C

• Temperatura Ambiente de Armazenamento: –25–70 °C

• Humidade Relativa: 10–95% sem condensação

• Classe de Proteção: IP20

• Certificações: CE, ABS, RINA, LR, GL, DNV, BV, RMRS

Aplicações Típicas

• Acionamento de solenóides, contactores e lâmpadas indicadoras em automação industrial

• Sistemas de controlo de processos de alta velocidade que requerem comutação de saída fiável

• Integração com sistemas PLC para automação de máquinas e processos fabris

• Ambientes de automação onde a proteção contra sobretensão e curto-circuitos é crítica

Perguntas Frequentes

P: O módulo TSXDSY08T2 pode suportar cargas indutivas como relés ou solenóides?
R: Sim, foi concebido para acionar cargas indutivas com configuração adequada de corrente de dreno.

P: Qual é a velocidade máxima de comutação deste módulo?
R: O módulo oferece um tempo de resposta de 1,2 ms e uma frequência de comutação de 0,5/LI² Hz.

P: Este módulo ainda é suportado pela Schneider Electric?
R: O TSXDSY08T2 foi descontinuado em janeiro de 2021 e atingirá o fim do serviço em dezembro de 2026. O BMXDDO1602 é a substituição recomendada.

P: Que proteções estão incorporadas no módulo?
R: Inclui proteções eletrónicas contra sobretensão, inversão de polaridade, sobrecarga e curto-circuito.
