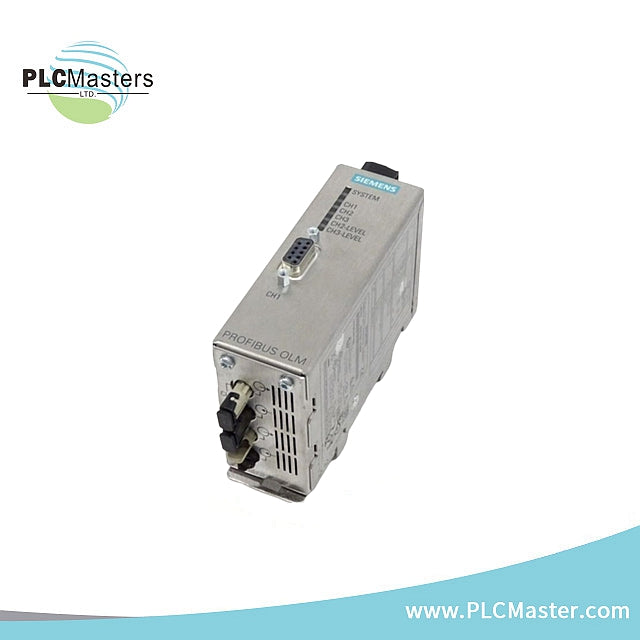

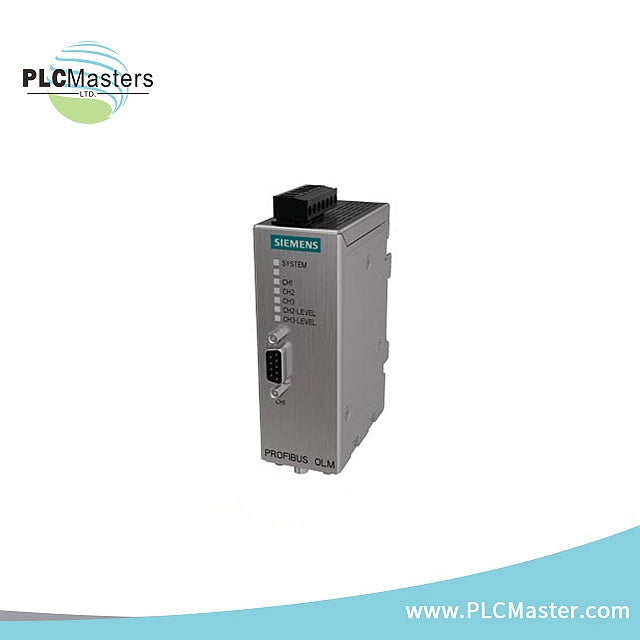

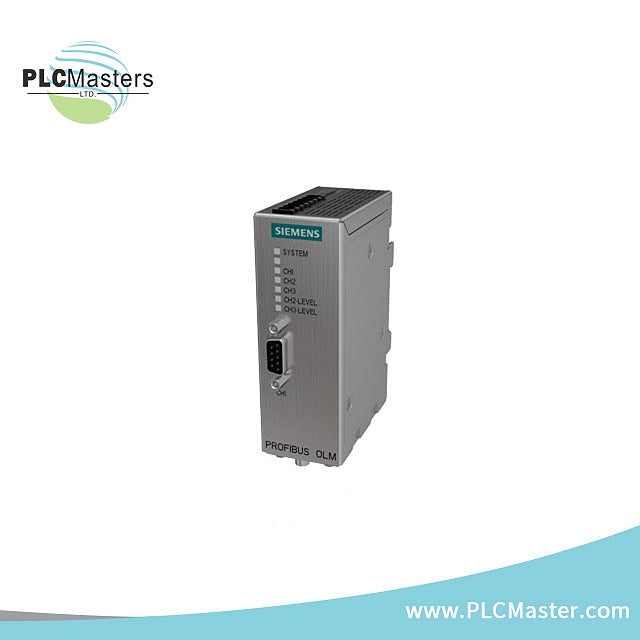

Siemens 6GK1503-3CB00 PROFIBUS OLM/G12 V4.0
$198.00
$424.00
Descrição
Visão Geral
- Siemens 6GK1503-3CB00 PROFIBUS OLM/G12 V4.0: Módulo de ligação óptica para redes PROFIBUS
- Fornece ligações fiáveis e seguras de longa distância utilizando cabos de fibra ótica
Especificações Técnicas
Taxa de Transferência:
- Com PROFIBUS: 9,6 kbit/s ... 12 Mbit/s
- Com PROFIBUS PA: 45,45 kbit/s
Interfaces:
- Número de ligações elétricas/ópticas: 3 (para componentes de rede ou equipamento terminal)
- Número de ligações elétricas: 1 para componentes de rede ou equipamento terminal, 1 para dispositivo de medição, 1 para alimentação, 1 para alimentação de tensão redundante
- Tipo de ligação elétrica: tomada Sub-D de 9 pinos para componentes de rede ou equipamento terminal, bloco de terminais de 2 polos para dispositivo de medição, bloco de terminais de 5 polos para alimentação e contacto de sinalização
- Número de interfaces ópticas: 2 (para cabo de fibra ótica)
- Design da interface óptica: porta BFOC (para cabo de fibra ótica)
Dados Ópticos:
-
Fator de atenuação (do enlace de transmissão FOC):
- Para FOC de vidro com 50/125 µm / a 3 dB/km / máximo 10 dB
- Para FOC de vidro com 62,5/125 µm / a 3,5 dB/km / máximo 12 dB
- Atraso de propagação: 6,5 bits
-
Potência óptica conectável relativa a 1 mW:
- Para FOC de vidro com 50/125 µm / a 3 dB/km -16 dB
- Para FOC de vidro com 62,5/125 µm / a 3,5 dB/km -13 dB
-
Sensibilidade óptica relativa a 1 mW:
- Para FOC de vidro com 50/125 µm / a 3 dB/km -28 dB
- Para FOC de vidro com 62,5/125 µm / a 3,5 dB/km -28 dB
- Comprimento de onda: 860 nm, multimodo
Comprimento do Cabo:
- Para FOC de vidro com 50/125 µm / a 3 dB/km: máximo 3 km
- Para FOC de vidro com 62,5/125 µm / a 3,5 dB/km: máximo 3 km
Entradas/Saídas de Sinal:
- Tensão de funcionamento (dos contactos de sinalização) em CC: valor nominal 24 V
- Corrente operacional (dos contactos de sinalização) em CC: máximo 0,1 A
-
Tensão de alimentação, consumo de corrente, perda de potência:
- Tipo de tensão / da tensão de alimentação: CC
- Tensão de alimentação / em CC / valor nominal: 24 V
- Tensão de alimentação / em CC: 18,8 ... 28,8 V
- Componente do produto / fusível na entrada de alimentação: Sim
- Corrente consumida / em CC / a 24 V / máximo: 0,2 A
Condições Ambientais:
- Temperatura ambiente: durante a operação 0 ... 60 °C, durante o armazenamento -40 ... +70 °C, durante o transporte -40 ... +70 °C
- Humidade relativa: a 25 °C / sem condensação / durante a operação / máximo 95 %
Classe de Proteção:
- IP: IP40
Design, Dimensões e Pesos:
- Design: compacto
- Largura: 39,5 mm
- Altura: 112 mm
- Profundidade: 74,5 mm
- Peso líquido: 340 g
- Método de fixação: montagem em calha DIN tipo chapéu de 35 mm Sim, montagem em parede Sim
