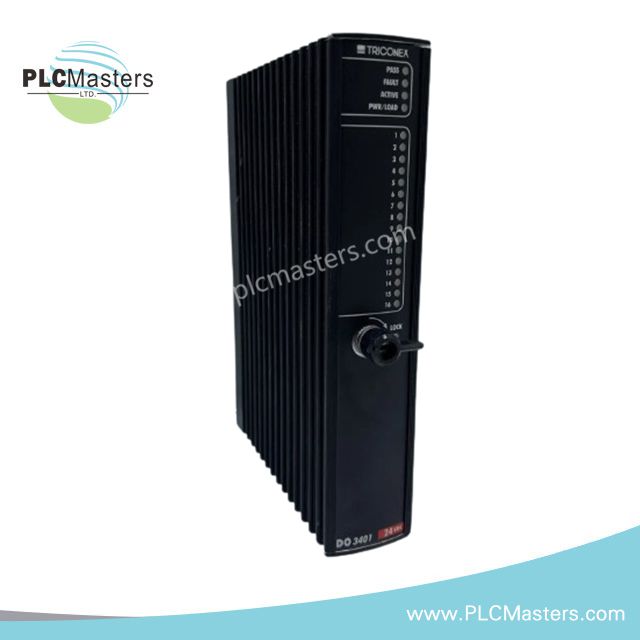

Módulo de Saída Digital Triconex 3401

Visão Geral

O Módulo de Saída Digital Triconex 3401 fornece controlo de saída fiável e seguro. A Triconex concebeu-o para ambientes críticos de segurança. O módulo assegura comutação robusta de sinais digitais com diagnósticos avançados. Suporta 16 canais de saída com alta capacidade de corrente e cobertura diagnóstica. A sua ampla gama de tensões e construção robusta são adequadas para ambientes industriais exigentes.

Especificações Técnicas

• Número do Modelo: 3401

• Fabricante: Triconex

• Tipo: Módulo de Saída Digital

• Canais de Saída: 16, terra comum

• Tensão Nominal de Saída: 24V CC

• Intervalo de Tensão Operacional: 15–30V CC

• Tensão Máxima Absoluta de Saída: 33V CC

• Tensão de Entrada Reversa (Máx): –0,6V CC

Classificações de Corrente

• Corrente de Comutação: <4,8A (auto-limitante); 3,0A típico

• Corrente em Modo Degradado: >0,7A (auto-limitante); 1,5A típico

Diagnósticos

• Funções: Circuito aberto, curto-circuito, falha de energia, leitura de saída

• Duração do Glitch: <2 ms máx.; 500 µs típico

• Cobertura de Falhas: Detecção de interruptor preso ligado/desligado, monitorização do circuito de acionamento

• Tempo de Varredura Loop-back: <1.0 ms para todos os 16 pontos

Limiares de Loop-back

• 0–5V DC: Região desligada

• 6–14V DC: Região de transição

• 15–30V DC: Região ligada

Características Elétricas

• Queda de Tensão no Estado Ligado: <1.0V DC @ 1.5A

• Corrente de Fuga (Estado Desligado): <1 mA

• Taxa Máxima de Comutação: 20 ms

• Taxa Mínima de Comutação: Não aplicável

Condições Ambientais

• Temperatura de Funcionamento: –40°C a +70°C

• Humidade Relativa: 5% a 95%, sem condensação
