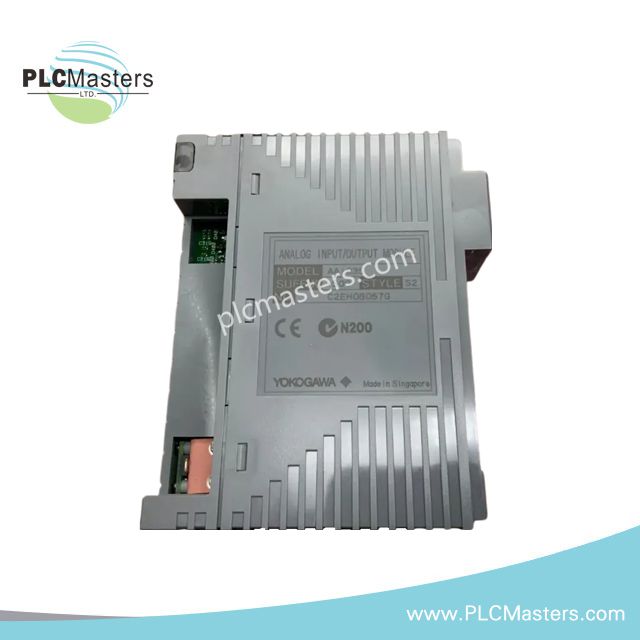

Módulo de Entrada/Saída Analógica Yokogawa AAI835-H00/K4A00

Visão Geral

O Yokogawa AAI835-H00/K4A00 é um módulo de entrada/saída analógica de alto desempenho para CENTUM VP e outras plataformas DCS da Yokogawa. Suporta sinais de entrada e saída, tornando-o ideal para integrar instrumentos de campo e atuadores. Os engenheiros utilizam-no para adquirir dados de processo precisos e fornecer controlo fiável a válvulas, motores e outros dispositivos. O seu design robusto assegura uma operação estável em ambientes industriais exigentes.

Especificações Técnicas

• Modelo: AAI835-H00/K4A00

• Tipo: Módulo de Entrada/Saída Analógica

• Canais de Entrada: 4 canais, 4–20 mA ou 1–5 V CC

• Canais de Saída: 4 canais, 4–20 mA ou saída de tensão configurável

• Número de Canais: 8 canais no total

• Isolamento de Sinal: Isolamento galvânico entre canais e sistema

• Protocolo de Comunicação: Comunicação digital HART suportada

• Resistência de Entrada: 290 Ω a 20 mA, 450 Ω a 4 mA

• Impedância de Entrada: 1 MΩ para entrada de tensão, 250 Ω para entrada de corrente

• Intervalos de Entrada Padrão: 1–5 V CC, 4–20 mA CC

• Precisão: ±0,1% da escala completa

• Conversão A/D: Resolução de 16 bits

• Taxa de Atualização: 10 ms por canal

• Entrada Máxima Permitida: ±10 V CC ou 24 mA CC

• Tensão de Resistência: 500 V CA durante 1 minuto

• Tensão de Alimentação: 24 V CC

• Consumo de Energia: Aproximadamente 5,5 W

• Temperatura de Funcionamento: –20°C a +70°C (módulo) / 0°C a +50°C (circuito de conversão)

• Temperatura de Armazenamento: –40°C a +85°C

• Intervalo de Humidade: 5% a 95% HR, sem condensação

• Dimensões: 130 × 30 × 135 mm

• Peso: 0,3 kg
