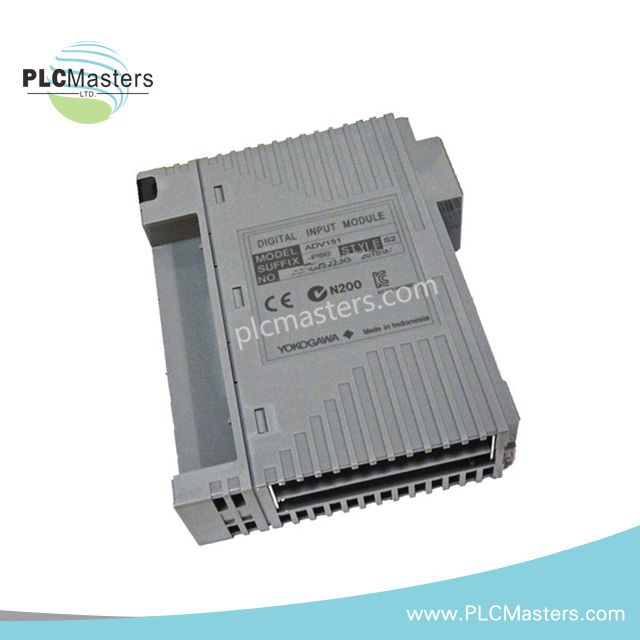

Módulo de Entrada Digital Yokogawa ADV151-P60/D5A00

Visão Geral

O Yokogawa ADV151-P60/D5A00 é um módulo de entrada digital isolado de 32 canais concebido para CENTUM VP e Sistemas de Controlo Distribuído (DCS) CS 3000. Adquire sinais ON/OFF de 24 V CC de dispositivos de campo como botões, interruptores e sensores.

Especificações Técnicas

Geral

• Modelo: ADV151-P60/D5A00

• Tipo: Módulo de Entrada Digital

• Canais: 32 canais de entrada isolados

• Montagem: Montado na placa de terminais via adaptador de cabo

• Peso: 0,3 kg

Elétrico

• Tensão de Entrada Nominal: 24 V CC

• Tensão de Entrada ON: 18 a 26,4 V CC

• Tensão de Entrada OFF: 5,0 V CC ou menos

• Corrente de Entrada: Aproximadamente 4,1 mA por canal

• Tensão Máxima de Entrada: 30 V CC

• Consumo de Energia: 500 mA @ 5 V CC

Desempenho de Entrada

• Tempo de Resposta da Entrada: ≤ 8 ms (entrada de estado)

• Tempo Mínimo de Detecção ON: 20 ms (entrada de botão)

• Ciclo Máximo ON/OFF: 25 Hz (entrada de botão)

• Funcionalidade SOE: Não suportada

Interface e Display

• Adaptador de Interface de Cabo: Tipo KS (modelo ATD5A-00)

• Display de Estado: Ativado (sufixo “6”)

Ambiental

• Temperatura de Operação: –20°C a +70°C

• Intervalo de Humidade: 5–95% HR (sem condensação)

• Proteção contra Explosão: Não (versão standard)

Explicação do Código do Sufixo

• P60: Entrada de botão e display de estado

• 6: Com display de estado, sem proteção contra explosão

• 0: Tipo básico

• D5A00: Com adaptador de interface de cabo KS (ATD5A-00)
