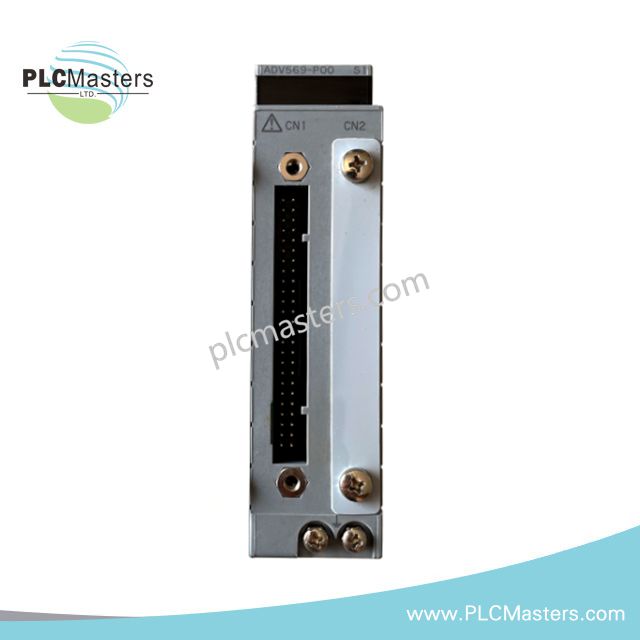

Módulo de Saída Digital Yokogawa ADV569-P00

Visão Geral

O Yokogawa ADV569-P00 é um módulo de saída digital concebido para sistemas de automação industrial. Interliga-se com sistemas de controlo e dispositivos de campo utilizando contactos de transistor fiáveis. Este módulo suporta transmissão de sinal isolada, garantindo segurança e precisão. A variante P00 inclui funções de largura de pulso e saída proporcional ao tempo para controlo preciso. É compatível com sistemas da série CENTUM-ST e adequado para uma ampla gama de aplicações industriais.

Especificações Técnicas

• Modelo: ADV569-P00

• Fabricante: Yokogawa

• Tipo de Produto: Módulo de Saída Digital

• Número de Canais de Saída: 64 canais (algumas fontes indicam 32 canais)

• Sinal de Saída: Contacto de transistor

• Isolamento de Sinal: Canais isolados, lado negativo comum a cada 16 canais

• Classificação do Contacto de Saída: 30 V CC, 100 mA (cargas resistivas e indutivas)

• Tempo de Resposta de Saída: 16 ms ou menos

• Largura de Pulso: 8 ms a 7200 s

• Resolução da Largura de Pulso: 8 ms, com atraso adicional ON/OFF até 1 ms

• Consumo Máximo de Corrente: 570 mA a 5 V CC

• Canais de Saída (Analógicos): 8 canais

• Tipo de Sinal: Saída analógica 4–20 mA com comunicação HART

• Resolução: 16 bits

• Precisão: ±0,1% do intervalo

• Tempo de Resposta: Menos de 100 ms por canal

• Diagnóstico: Fio aberto, curto-circuito, estado do dispositivo HART

• Certificação de Segurança: SIL3, conforme IEC 61508

• Consumo de Energia: Aproximadamente 3,2 W

• Temperatura de Funcionamento: –20°C a +60°C

• Temperatura de Armazenamento: –40°C a +85°C

• Intervalo de Humidade: 5% a 95% HR, sem condensação

• Montagem: Unidade I/O ProSafe-RS

• Isolamento: Isolamento galvânico entre canais

• Terminais: Terminais macho de canal duplo

• Dimensões: 3,2 cm × 12 cm × 13 cm

• Peso: 0,50 lbs
