ABB REF601 relej za zaštitu i upravljanje hranilicom

Pregled

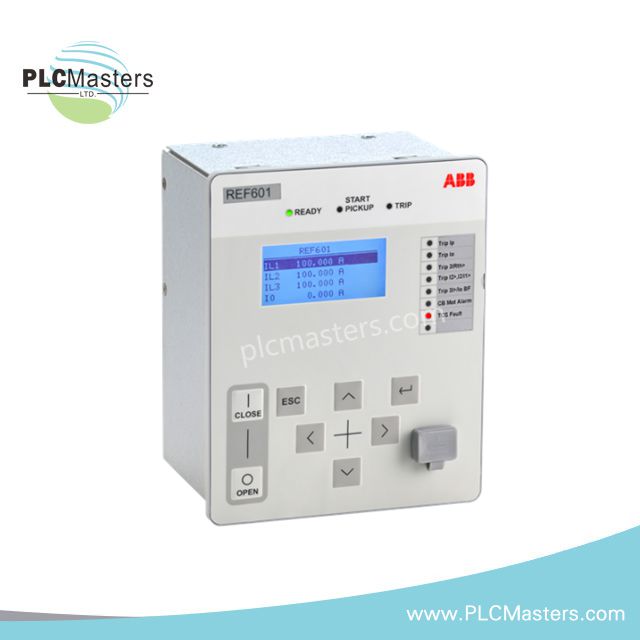

The ABB REF601 je kompaktan, pametan i ekonomičan relej za zaštitu i upravljanje hranilicom. ABB ga je dizajnirao posebno za primenu u srednjenaponskim primarnim i sekundarnim distributivnim mrežama. Kao deo Relion® 605 serije, pruža pouzdanu zaštitu, upravljanje, merenje i nadzor u jednoj integrisanoj jedinici.

Tehničke specifikacije

Merenje

• Ulazi fazne struje: 1A / 5A CT ili zasnovano na senzoru (Rogowski)

• Struja zemljospojnog kvara: Interna ili preko CBCT

• Frekvencija: Izbor između 50 Hz ili 60 Hz

• Nominalni ulazni strujni napon: 1A ili 5A

• Preciznost: U skladu sa IEC 60255 za zaštitu i merenje

Ulazi / Izlazi

• 4 binarna ulaza (prilagodljive logičke funkcije)

• 4 binarna izlaza (izlaz za isključenje/alaram/komunikaciono signalizovanje)

• Ulazni kanali za trofaznu struju

Komunikacija

• Protokoli: Modbus RTU, IEC 60870-5-103, opciono IEC 61850

• Portovi:

• RS-485

• Optički port

• Opcioni Ethernet

• Redosled događaja (SOE): Beleži vremenski označene događaje za analizu

Korisnički interfejs

• Lokalni HMI: Sa LED diodama i tasterima

• Indikacije: Kvarovi, status i položaj prekidača

• Navigacija: Intuitivna lokalna kontrola pomoću tastera

Napajanje

• Opseg: 24–250 VDC ili 100–240 VAC

• Frekvencija: Kompatibilno sa 50/60 Hz

Specifikacije okoline

• Radna temperatura: −40°C do +70°C

• Temperatura skladištenja: −40°C do +85°C

• Vlažnost: 5%–95%, bez kondenzacije

• Klasa zaštite: IP za prednju i zadnju stranu (zavisno od montaže)

Mehanički / Montaža

• Tipovi montaže: U ravni ili na površini

• Kompaktno kućište: Dizajnirano za laku integraciju u panel ili razvodnu opremu

• Težina: Lagan za pojednostavljenu instalaciju

Стандарди и усаглашеност

• Električna usklađenost: IEC 60255, IEC 61000

• Standard komunikacije: Opcioni IEC 61850

• EMC i bezbednost: Zadovoljava međunarodne norme za zaštitu industrijskog nivoa
