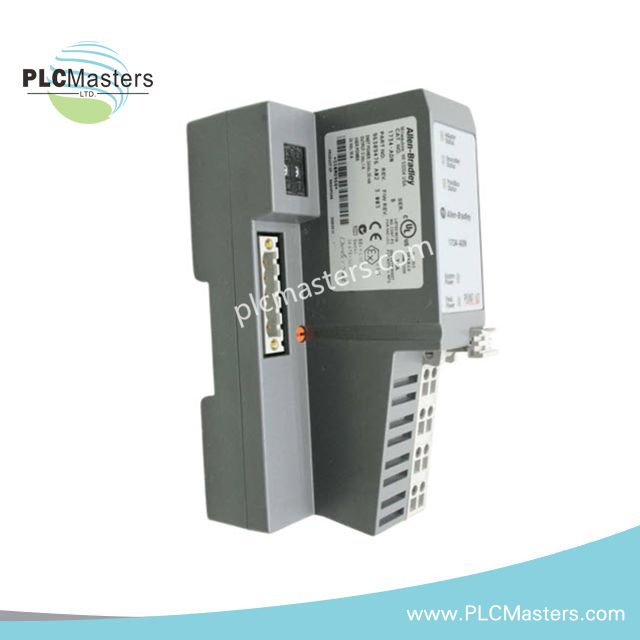

Allen Bradley 1734-ADN POINT I/O DeviceNet mrežni adapter

Pregled

 Allen-Bradley 1734-ADN je adapter za DeviceNet mrežu dizajniran za POINT I/O sistem. Povezuje do 63 POINT I/O modula na DeviceNet mrežu, omogućavajući pouzdanu komunikaciju između uređaja na terenu i kontrolnih sistema. Ovaj adapter pojednostavljuje instalaciju i održavanje sa funkcijama kao što su auto-adresiranje, hot-swapping i LED dijagnostika. Lako se integriše sa Rockwell Automation kontrolerima, što ga čini idealnim za distribuirane, modularne automatizacione sisteme.

Tehničke specifikacije

Proizvođač: Rockwell Automation (Allen-Bradley)
Tip proizvoda: DeviceNet mrežni adapter
Kataloški broj: 1734-ADN

Komunikacija

• Protokol: DeviceNet

• Brzina prenosa: 125 Kbps, 250 Kbps, 500 Kbps

• Maksimalan broj I/O modula: 63 POINT I/O modula

• Maksimalan broj I/O tačaka: 504 tačke

Električne karakteristike

• Ulazni napon: 24V DC (10–28.8V DC)

• Snaga na strani polja: 400 mA

• Struja uključenja: 6 A

• Potrošnja energije: 8.1 W

• Rasipanje snage: 2.8 W pri 28.8V

• Napajanje POINTBus strujom: 1000 mA (1 A)

Dijagnostika i indikatori

• LED diode statusa: Pokazuju status modula i mreže

Okolinski uslovi

• Radna temperatura: -20°C do +55°C (-4°F do +131°F)

• Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F)

• Relativna vlažnost: 5% do 95%, bez kondenzacije

Mehaničke karakteristike

• Tip montaže: DIN šina

• Dimenzije:

• Visina: 76.2 mm (3.0 in)

• Širina: 54.9 mm

• Dubina: 133.4 mm (5.25 in)

• Težina: 0.35 kg
