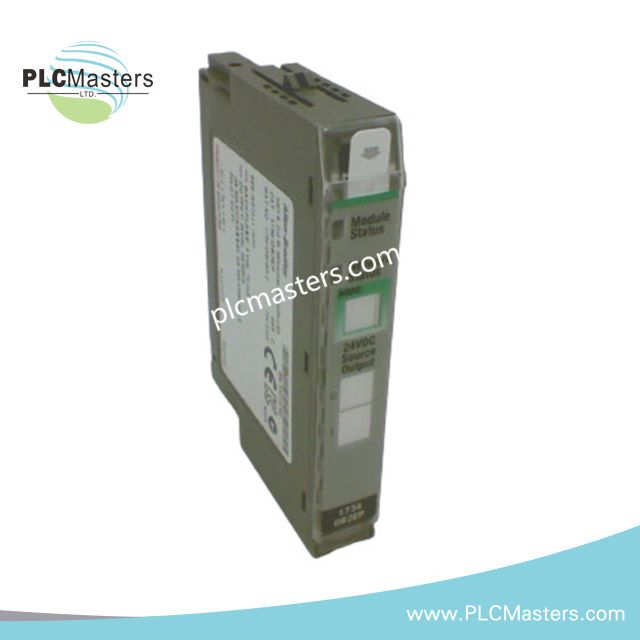

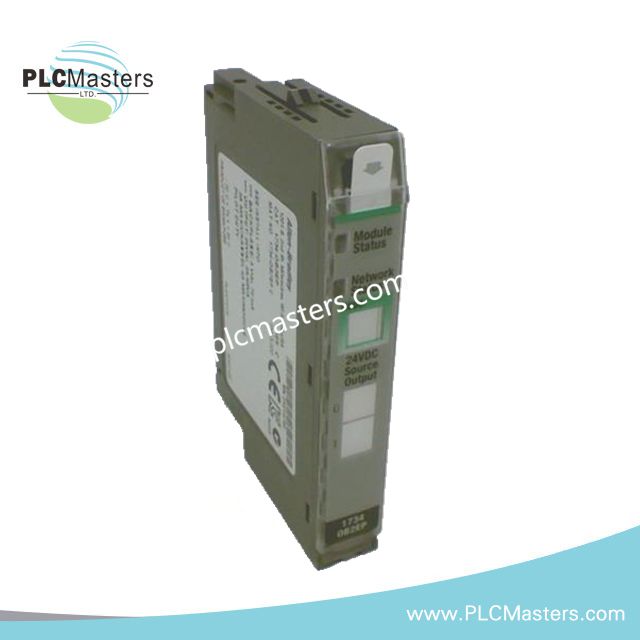

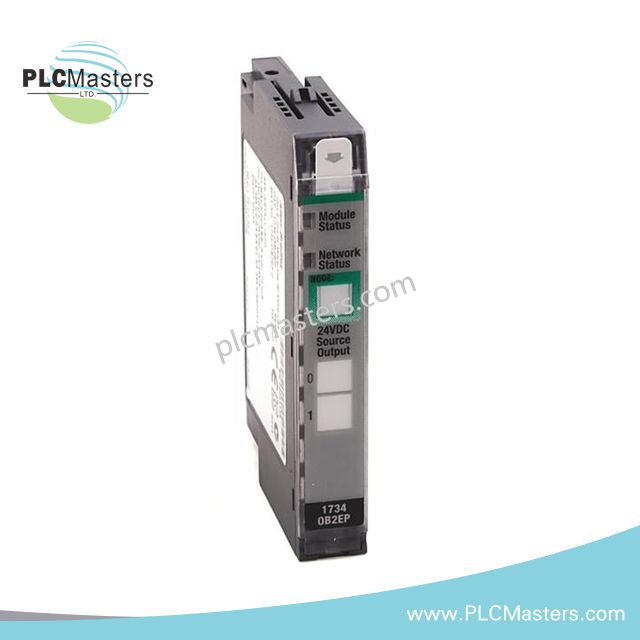

Allen-Bradley 1734-OB2EP Digitalni DC Izlazni Modul sa Izvorom

Konfigurisano za digitalno DC prebacivanje opterećenja u POINT I/O sistemima sa ležištem, Allen-Bradley 1734-OB2EP (1734-OB2EP Digitalni DC Izlazni Modul sa Izvorom) omogućava direktno električno izvršenje. Modul poseduje dva elektronski zaštićena izlazna kanala sa izvorom, koji rade na nominalnom izlaznom naponu od 24 VDC. Svaki kanal daje pozitivni napon u odnosu na DC povratak, pri čemu oba izlaza dele zajedničku neizolovanu arhitekturu.

Razlaganje sufiksa i matrica modela

Priložena dokumentacija identifikuje jedan katalog broj: 1734-OB2EP. Nema zvaničnih varijanti sufiksa niti informacija o matrici naručivanja u dostupnim izvorima.

Hardverske specifikacije

EtherNet/IP i POINTBus komunikacione karakteristike ležišta

U okviru POINT I/O arhitekture, 1734-OB2EP razmenjuje podatke o stanju izlaza preko POINTBus ležišta. Kompaktna konfiguracija sa 2 tačke modula podržava skaliranje gustine I/O bez potrebe za posebnim promenama ožičenja susednih modula. Kompatibilnost firmvera treba uvek proveriti u odnosu na instaliranu verziju POINT I/O adaptera i kontrolera pre puštanja u rad ili zamene. Modul crpi 75 mA sa POINTBus-a dok izvršava izlazne komande primljene preko determinističke mreže za kontrolu sistema.

Često postavljana pitanja

P: Da li su dva izlazna kanala galvanijski izolovana jedan od drugog?
O: Ne. Dva izlazna kanala sa izvorom dele zajednički interni dizajn i nisu izolovana jedan od drugog.

P: Koji metod zaštite je primenjen na izlazima?
O: Modul ima elektronsku zaštitu izlaza koja štiti izlazni sklop u slučaju grešaka povezanih sa priključenim opterećenjem.

P: Da li modul može direktno da prebacuje opterećenja na 24 VDC?
O: Da. Modul obezbeđuje nominalni izlazni napon od 24 VDC i radi u opsegu izlaznog napona od 10 do 28,8 VDC, u zavisnosti od napajanja sistema i zahteva opterećenja.

Uputstva za montažu na terenu

• Proverite da li napon napajanja na terenu ostaje u specificiranom radnom opsegu od 10 do 28,8 VDC pre nego što uključite opterećenja.

• Postavite modul na pravilno učvršćenu DIN šinu u skladu sa praksama sklapanja POINT I/O sistema.

• Ožičenje izlaza vodite odvojeno od kablova visokog napona motora i pogona kako biste smanjili provodljivi električni šum.

• Priključite DC povratne provodnike u skladu sa šemama ožičenja sistema i održavajte doslednu polaritet tokom cele instalacije.

• Potvrdite da ukupna struja priključenog opterećenja ne prelazi 2 A po izlaznom kanalu ili 4 A po modulu.

• Isključite napajanje terenskih kola pre bilo kakvih promena ožičenja, zamene modula ili održavanja.

• Obezbedite da zaštitno uzemljenje i uzemljenje panela budu u skladu sa električnim standardima lokacije.
