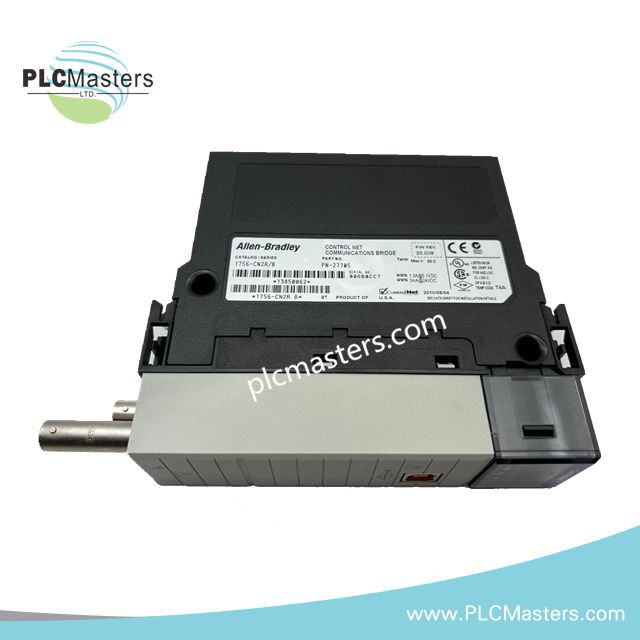

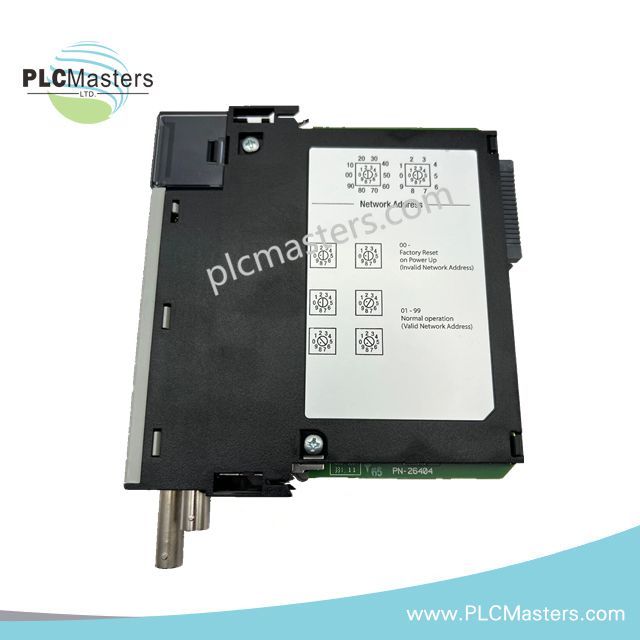

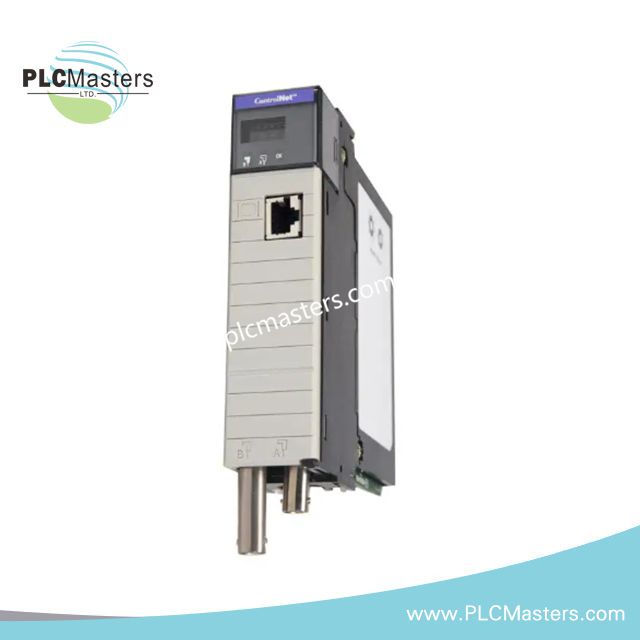

Allen-Bradley 1756-CN2R/B ControlLogix ControlNet modul za redundantnu komunikaciju
$123.00
$320.00
Description
Allen-Bradley 1756-CN2R/B ControlLogix ControlNet modul za redundantnu komunikaciju
Konfigurisano za determinističku razmenu ControlNet paketa unutar ControlLogix arhitektura sa backplane-om, Allen-Bradley 1756-CN2R/B (1756-CN2R/B komunikacioni modul) omogućava direktno fizičko i protokolsko izvršavanje redundantnog prenosa podataka preko A/B kanala kroz ControlNet mrežne segmente u okviru distribuirane I/O komunikacije ControlLogix sistema.
Razrada sufiksa i matrica modela
Sufiks „/B“ označava nivo hardverske revizije unutar 1756-CN2R proizvodne linije. Nema funkcionalne segmentacije ControlNet redundantne logike definisane ovim sufiksom osim kontrole revizije i usklađivanja firmvera.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1756-CN2R/B |
| Brend | Allen-Bradley |
| Tip proizvoda | ControlNet moduli za redundantnu komunikaciju |
| Tip mreže | ControlNet dvosmerni A/B kanal |
| Veze | Do 100 |
| Izolacija | Osnovna izolacija (30 V kontinuirano) |
| EMC otpornost | 10 V/m (80–2000 MHz), 3 V/m (2000–2700 MHz) |
| Interfejs backplane-a | ControlLogix šasija backplane |
| Radna temperatura | Zavisno od sistema (ograničeno šasijom) |
Komunikacija preko backplane bus-a i determinističko redundantno ponašanje ControlNet-a (u kontekstu Allen-Bradley ControlLogix)
1756-CN2R/B implementira ControlLogix logiku arbitraže backplane-a za determinističko raspoređivanje ControlNet komunikacije, gde redundantni A/B kanali održavaju sinhronizaciju okvira preko zakazanih i nezakazanih komunikacionih segmenata. Vreme razmene I/O podataka regulišu ciklusi skeniranja backplane-a šasije, a prebacivanje redundantnosti se odvija na protokolskom nivou bez prekidanja zakazanih stanja veze. Upravljanje do 100 istovremenih ControlNet veza vrši se kroz tabele veza smeštene u backplane-u, integrisane sa izvršavanjem zadataka Logix kontrolera. Modul podržava hot-swap umetanje u aktivnu šasiju bez potrebe za potpunim gašenjem sistema, uz poštovanje vremenskih ograničenja ponovne enumeracije backplane-a.
Često postavljana pitanja (FAQ)
P: Da li 1756-CN2R/B podržava hot-swap umetanje u napajanu ControlLogix šasiju?
O: Da. Modul podržava hot-swap. Nakon umetanja dolazi do ponovne inicijalizacije backplane-a i privremene resinhronizacije komunikacije preko ControlNet veza.
P: Kako se redundantnost upravlja između ControlNet kanala A i B?
O: Oba kanala rade paralelno sa nezavisnim fizičkim putevima. Prelaz u slučaju kvara se odvija na sloju komunikacije bez prekida zadataka kontrolera.
P: Da li modul obezbeđuje galvansku izolaciju između redundantnih kanala?
O: Ne. Navodi se samo osnovna izolacija između ControlNet interfejsa i backplane-a; razdvajanje A/B kanala ne uključuje potpunu galvansku izolaciju.
Uputstva za montažu na terenu
-
Modul instalirati samo u kompatibilan slot ControlLogix šasije backplane-a
-
Pre umetanja, kod konzervativnih procedura održavanja, obavezno isključiti napajanje šasije
-
Održavati razmak između ControlNet koaksijalnog kabla i kablova sa visokim nivoom šuma
-
Koristiti odgovarajuće BNC završetke na krajevima ControlNet segmenata radi očuvanja impedancije
-
Primenjivati kontrolu statičkog pražnjenja prilikom rukovanja konektorima backplane-a
-
Proveriti kompatibilnost firmvera sa Logix kontrolerom i Studio 5000 konfiguracionim okruženjem pre puštanja u rad
-
Ne savijati koaksijalne kablove ispod minimalnog radijusa da se izbegne prigušenje signala na ControlNet segmentima
