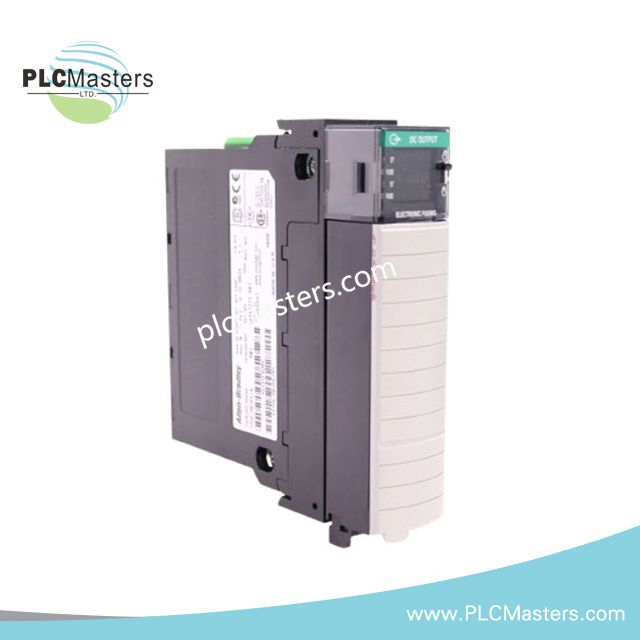

Allen-Bradley 1756-OB16DK ControlLogix dijagnostički DC izlazni modul
$123.00
$320.00
Description
Allen-Bradley 1756-OB16DK ControlLogix dijagnostički DC izlazni modul
Allen-Bradley 1756-OB16DK, takođe katalogizovan kao 1756-OB16DK dijagnostički DC izlazni modul, funkcioniše kao namenski hardverski komponent za izvršavanje diskretnih DC signala i nadzor grešaka unutar ControlLogix platformi. Pruža 16 tačaka izvora izlaza sa dijagnostičkom povratnom informacijom za 24 VDC uređaje na terenu.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1756-OB16DK |
| Brend | Allen-Bradley |
| Poreklo | SAD |
| Tip modula | Dijagnostički DC izlazni modul |
| Proizvodna linija | ControlLogix |
| Konfiguracija izlaza | 16 tačaka dijagnostičkih digitalnih izlaza |
| Tip izlaza | 24 VDC izlaz izvora |
| Radni napon | 19,2-30 VDC |
| Maksimalna struja po tački izlaza | 2 A |
| Maksimalna struja modula | 8 A na 30 °C; 4 A na 60 °C |
| Izolacioni napon | 50 V kontinuirano |
| Struja na backplane-u pri 5 V | 250 mA |
| Struja na backplane-u pri 24 V | 140 mA |
| Rasipanje snage | maksimalno 3,3 W na 60 °C |
| Kompatibilnost terminalnog bloka | 1756-TBCH, 1756-TBS6H uklonjivi terminalni blokovi |
| Način montaže | ControlLogix montaža u ormar |
| Težina | 1,00 lbs |
| Radna temperatura | 0 °C do 60 °C |
EtherNet/IP i ControlLogix I/O arhitektura
1756-OB16DK se integriše u ControlLogix I/O arhitekturu putem komunikacionog puta na backplane-u šasije. Modul podržava determinističku razmenu podataka između kontrolera i I/O i pruža dijagnostičke statusne podatke za nadzor izlaznih kanala. Kompatibilnost firmvera sa ControlLogix platformama omogućava konfiguraciju preko Studio 5000 Logix Designer-a.
Dijagnostička struktura izlaza podržava detekciju stanja ožičenja na terenu i grešaka vezanih za izlaz. Skaliranje gustine I/O unutar ControlLogix konfiguracija šasije omogućava kombinovanje više izlaznih modula za proširene zahteve diskretne kontrole.
Često postavljana pitanja (FAQ)
P: Koju vrstu izlaznih signala pruža 1756-OB16DK?
O: Modul pruža 16 tačaka 24 VDC izvora digitalnih izlaza sa funkcijama dijagnostičkog nadzora.
P: Koji su zahtevi za napajanje sa backplane-a za modul?
O: Modul zahteva 250 mA pri 5 V i 140 mA pri 24 V napajanja sa backplane-a.
P: Može li se izlazni modul instalirati u bilo koji slot ControlLogix šasije?
O: Modul se instalira kao ControlLogix I/O modul za montažu u ormar. Konfiguracija slota mora pratiti pravila dizajna kontrolera i sistema šasije.
Uputstva za instalaciju na terenu
Instalirajte modul u kompatibilnu ControlLogix šasiju sa odgovarajućim ključem i konfiguracijom terminalnog bloka. Proverite polaritet ožičenja na terenu, opseg izlaznog napona i zahteve za strujom opterećenja u skladu sa specifikacijama modula pre uključivanja kola.
Vodite DC izlazno ožičenje odvojeno od visokog napona AC provodnika i kablova sa visokim nivoom šuma gde je primenjivo. Koristite odgovarajuće zaštite i uzemljenje za ožičenje upravljačkog ormara kako biste smanjili električne smetnje. Potvrdite pravilno postavljanje terminalnog bloka i integritet veze na backplane-u tokom instalacije i održavanja.
