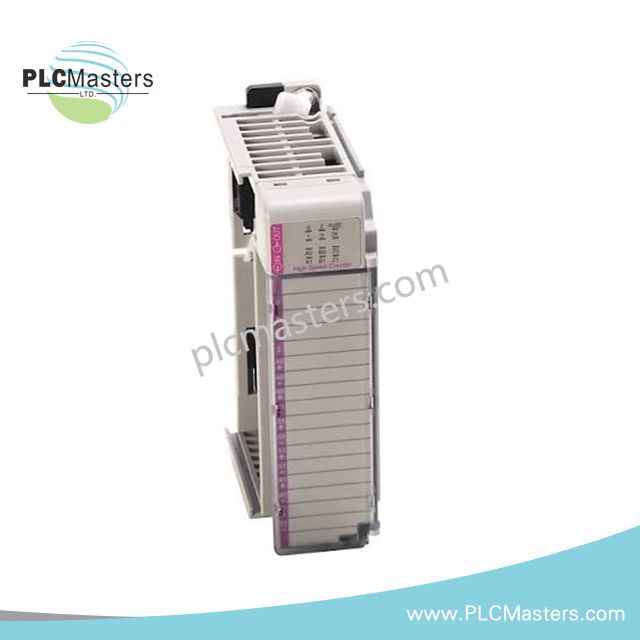

Allen-Bradley 1769-IF2OF2 Kompaktni I/O analogni kombinovani modul
$123.00
$320.00
Description

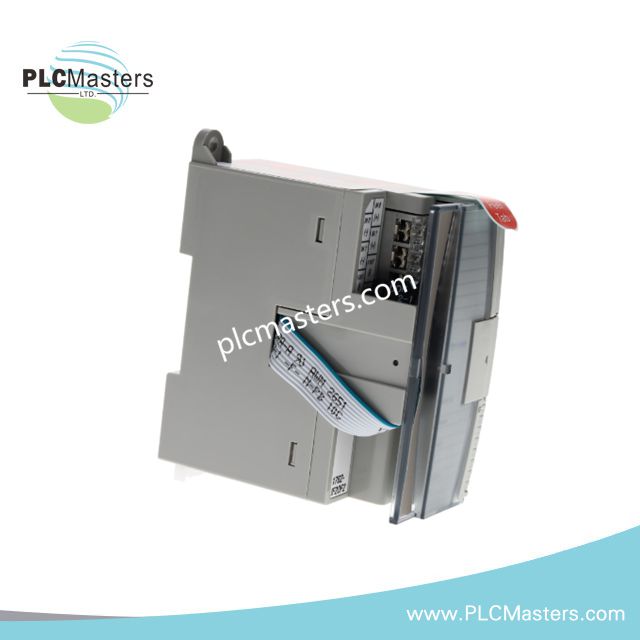

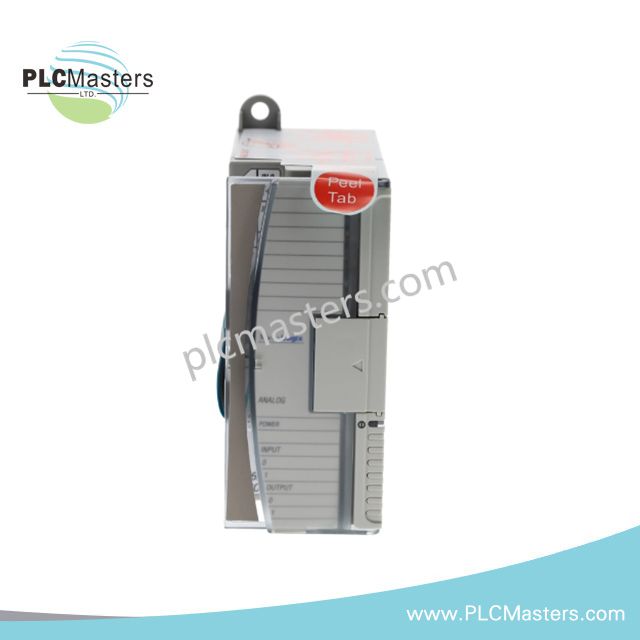

Allen-Bradley 1769-IF2OF2 Compact I/O Analogni Kombinovani Modul
Allen-Bradley 1769-IF2OF2, takođe katalogizovan kao 1769-IF2OF2 Analogni Kombinovani Modul, funkcioniše kao namenski hardverski komponent za akviziciju analognih signala i kontrolu izlaza unutar CompactLogix i MicroLogix 1500 kontrolerskih platformi. Modul pruža dva analogna ulazna kanala i dva analogna izlazna kanala koji podržavaju konverziju naponskih i strujnih signala.
Hardverske Specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1769-IF2OF2 |
| Brend | Allen-Bradley |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0.55 lbs |
| Dimenzije | 118 x 35 x 87 mm |
| Radna Temperatura | 0 do 60 °C |
| Potrošnja Energije | Približno 3.5 W |
| Proizvodna Linija | Compact I/O / CompactLogix |
| Tip Modula | Analogni kombinovani I/O modul |
| Analogni Ulazi | 2 kanala, +/-10 VDC ili 0-20 mA |
| Analogni Izlazi | 2 kanala, +/-10 VDC ili 0-20 mA |
| Rezolucija | 16-bitna rezolucija ulaza i izlaza |
| Brzina Konverzije | Tipično 1 ms po kanalu |
| Preciznost | +/-0.1% pune skale |
| Izolacioni Napon | 30 V kontinuirana funkcionalna izolacija |
| Struja sa Backplane-a | 120 mA na 5 VDC, 80 mA na 24 VDC |
| Kompatibilni Kontroleri | CompactLogix 1769 kontroleri, MicroLogix 1500 |
Skaliranje Gustine I/O i Karakteristike EtherNet/IP Platforme
1769-IF2OF2 integriše obradu analognih ulaza i izlaza u jednom Compact I/O ekspanzionom modulu. Modul podržava skaliranje gustine I/O kombinovanjem dva analogna ulazna i dva analogna izlazna kanala u jednom hardverskom slotu.
Modul radi unutar Allen-Bradley CompactLogix arhitekture, gde determinističke mreže kontrolera i performanse komunikacije preko backplane-a zavise od instaliranog kontrolera, komunikacionog adaptera i konfiguracije sistema. Funkcije analogne konverzije omogućavaju direktnu razmenu podataka između poljskih uređaja i memorijskih struktura kontrolera.
Kompatibilnost firmware flash-a treba proveriti prilikom zamene ili integracije modula u postojeće CompactLogix ili MicroLogix 1500 kontrolne sklopove.
Često Postavljana Pitanja (FAQ)
P: Koje analogne signale podržava 1769-IF2OF2 modul?
O: Modul podržava naponske i strujne analogne signale, uključujući opsege +/-10 VDC i 0-20 mA za ulazne i izlazne kanale.
P: Koliko analognih kanala je dostupno na modulu?
O: Modul pruža dva analogna ulazna i dva analogna izlazna kanala.
P: Koji je zahtev za struju sa backplane-a za 1769-IF2OF2?
O: Modul zahteva 120 mA na 5 VDC i 80 mA na 24 VDC sa napajanja backplane-a.
Uputstva za Montažu na Terenu
Instalirajte 1769-IF2OF2 modul u kompatibilni CompactLogix 1769 Compact I/O sklop u skladu sa zahtevima konfiguracije kontrolera i ekspanzionih modula. Potvrdite dostupni kapacitet napajanja backplane-a pre instalacije.
Odvojite ožičenje analognih signala od provodnika velike struje, kablova motora i prekidačkih kola kako biste smanjili električne smetnje. Koristite ekranisani instrumentacioni kabl gde je to potrebno prema uslovima instalacije i završite ekrane u skladu sa dizajnom uzemljenja ormara.
Proverite polaritet analognih ulaznih i izlaznih signala pre povezivanja poljskih uređaja. Potvrdite parametre skaliranja i konfiguraciju kanala u programu kontrolera pre puštanja modula u rad.
