Allen-Bradley 1788-MCHKR Proverivač medija
$123.00
$320.00
Description
Allen-Bradley 1788-MCHKR Prover medija
Allen-Bradley 1788-MCHKR, takođe katalogizovan kao 1788-MCHKR Prover medija, funkcioniše kao namenski ručni hardverski uređaj za dijagnostiku kablova i merenje dužine u industrijskim komunikacionim mrežama. Uređaj izvodi fizička testiranja kablova za ControlNet, DeviceNet, DH+, RIO i Ethernet medije.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1788-MCHKR |
| Brend | Allen-Bradley |
| Tip uređaja | Prover medija |
| Poreklo | Sjedinjene Američke Države |
| Težina | 2,38 kg |
| Radna temperatura | 0 °C do +45 °C |
| Potrošnja energije | Dve AA 1,5 V alkalne baterije |
| Proizvodna linija | 1788 Linking Devices |
| Podržani testovi | Detekcija kvara na kablu, merenje dužine kabla, testiranje žičane mape |
| Kompatibilne mreže | ControlNet, DeviceNet, DH+, RIO, Ethernet |

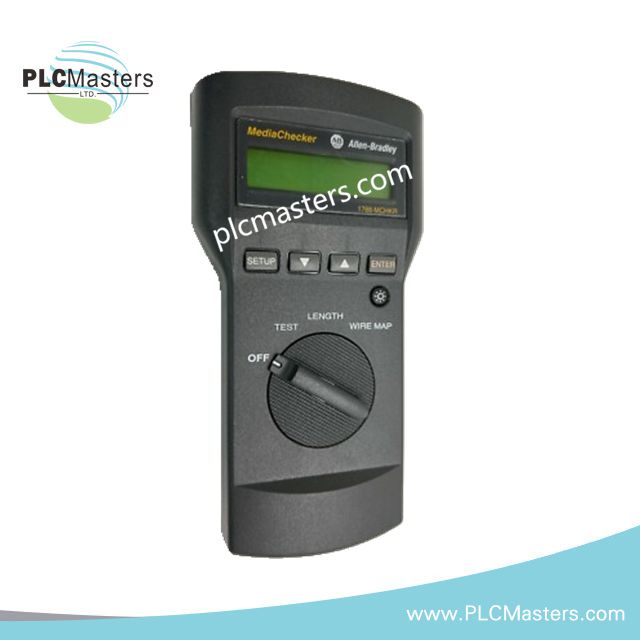

| Interfejs displeja | LCD sa 2 reda i 16 karaktera |
| Interfejs za unos korisnika | Enter, Up, Down, Setup tasteri |
| Radni režimi | Isključeno, Test, Dužina, Žičana mapa |
| Ulazni konektori | RJ45, DB-9, BNC |
| Veze za kablove | STP, RJ45, Koaksijalni |
| Raspon Ethernet kabla | 1 m do 350 m |
| Rezolucija Ethernet kabla | 0,5 m |
| Raspon ControlNet kabla | 1 m do 650 m |
| Tipično trajanje baterije | Približno 50 sati |
Determinističke funkcije dijagnostike mrežnih kablova
1788-MCHKR pruža direktnu električnu verifikaciju industrijskih mrežnih medija primenom test rutina kablova za više komunikacionih standarda. Uređaj podržava Ethernet UTP/FTP kablove, ControlNet koaksijalne kablove, DeviceNet trunk i drop kablove, DH+ komunikacione kablove i tipove Remote I/O kablova.
Dijagnostička operacija uključuje identifikaciju kvara na kablu, mapiranje žica i merenje dužine kabla. Ručni interfejs prikazuje rezultate testova na LCD ekranu sa dva reda, omogućavajući proveru na terenu bez potrebe za povezivanjem na kontroler ili programersku radnu stanicu.
Za Allen-Bradley industrijske kontrolne mreže, prover medija podržava inspekciju fizičkog sloja vezanu za EtherNet/IP determinističke mreže, ControlNet koaksijalne veze i nasleđenu DH+/RIO komunikacionu infrastrukturu. Uređaj se koristi za proveru integriteta mrežnih medija pre rešavanja problema na nivou kontrolera.
Često postavljana pitanja
P: Da li 1788-MCHKR zahteva eksternu struju tokom testiranja kablova?
O: Ne. Uređaj radi na dve AA 1,5 V alkalne baterije i omogućava prenosnu dijagnostiku kablova.
P: Koji fizički interfejsi su dostupni za povezivanje kablova?
O: Uređaj ima RJ45, DB-9 i BNC ulazne konektore za testiranje Ethernet, DH+/RIO, ControlNet i srodnih mrežnih medija.
P: Da li uređaj može meriti dužinu Ethernet kabla?
O: Da. 1788-MCHKR podržava merenje dužine Ethernet kabla od 1 m do 350 m sa rezolucijom od 0,5 m.
Uputstva za instalaciju na terenu
- Isključite komunikacione kablove sa aktivne mrežne opreme pre izvođenja dijagnostike kablova.
- Potvrdite da izabrani režim testa odgovara tipu priključenog kabla pre početka merenja.
- Održavajte pravilnu zaštitu prilikom testiranja oklopljenih uparenih žica (STP) i koaksijalnih komunikacionih kablova.
- Izbegavajte povezivanje uređaja na napajane komunikacione krugove osim ako mrežni dizajn ne dozvoljava pasivno dijagnostičko povezivanje.
- Čuvajte uređaj bez baterija ako se očekuje duži period skladištenja.
- Proverite stanje konektora na RJ45, DB-9 i BNC interfejsima pre testiranja na terenu.
