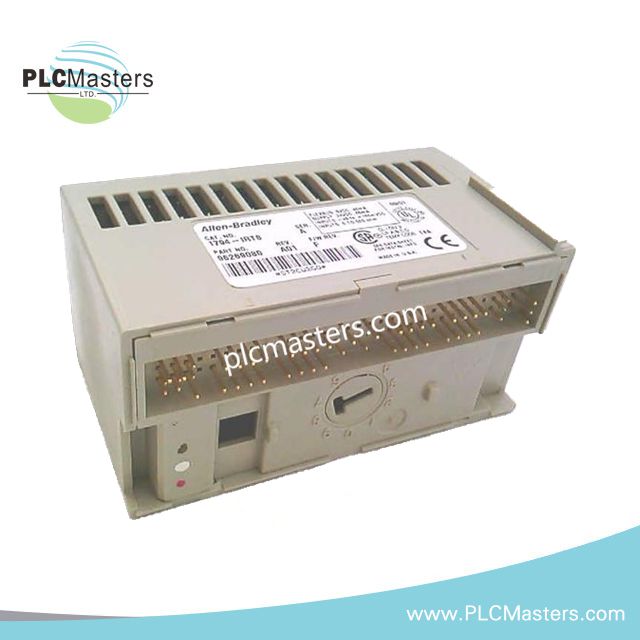

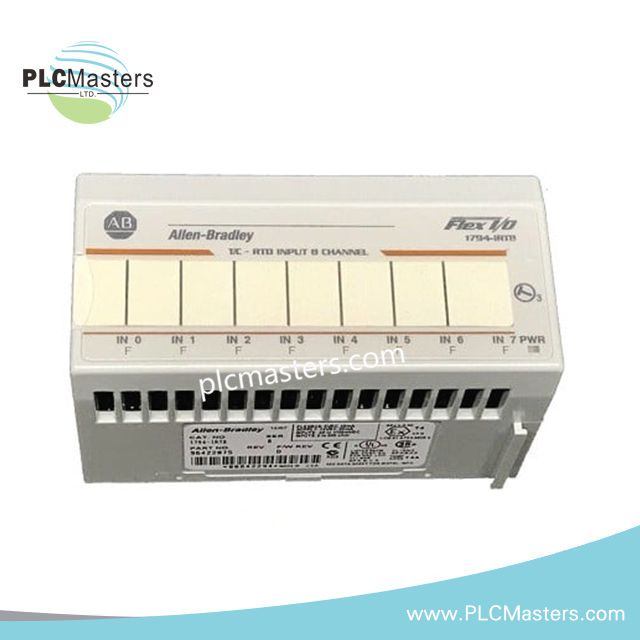

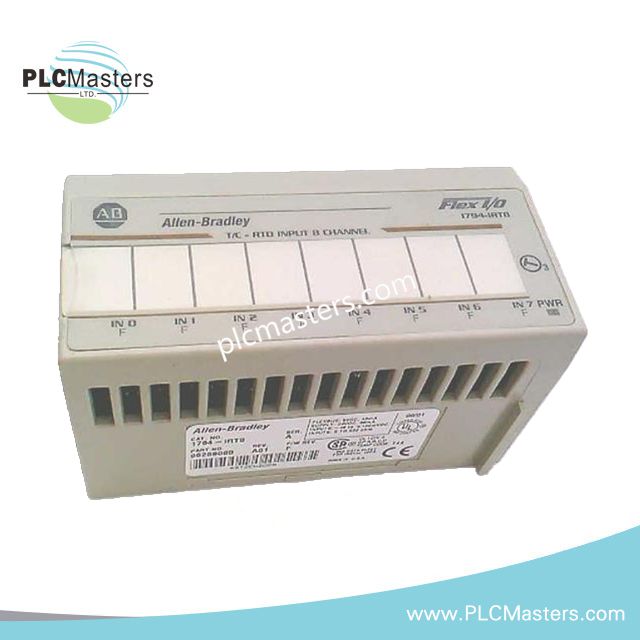

Allen-Bradley 1794-IRT8 FLEX I/O RTD ulazni modul
$123.00
$320.00
Description
Pregled
Allen-Bradley 1794-IRT8 je FLEX I/O modul za ulaz temperature, dizajniran za industrijski nadzor procesa i upravljanje mašinama koje zahtevaju precizna RTD i termopar merenja. Modul pruža osam konfigurisivih neizolovanih ulaznih kanala podeljenih u dve nezavisne grupe po četiri kanala.
Dizajniran za distribuirane I/O arhitekture, modul se direktno povezuje sa FLEX I/O sistemom i podržava širok spektar RTD, termopar i milivoltnih ulaznih signala. Njegov kompaktni dizajn za montažu na DIN šinu omogućava instalaciju u upravljačkim ormanima sa ograničenim prostorom, uz pouzdane performanse u akviziciji temperature.
1794-IRT8 radi na 24V DC napajanju i uključuje ugrađenu dijagnostiku sa posebnim indikatorima statusa za napajanje i detekciju prekida žice.
Ključne karakteristike
-
Osam konfigurisivih ulaznih kanala za temperaturu
-
Kompatibilan sa RTD i termopar senzorima
-
Podržava akviziciju milivoltnih signala
-
14-bitna analogna rezolucija
-
FLEX I/O modul za montažu na DIN šinu
-
Brza konverzija i performanse protoka podataka
-
Integrisana dijagnostika otvorenog ulaza
-
Pogodan za industrijske sisteme za nadzor temperature
-
Kompatibilan sa više FLEX terminalnih baza
-
Dizajniran za distribuirane PLC i DCS arhitekture
Tehničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Broj modela | 1794-IRT8 |
| Brend | Allen-Bradley |
| Porodica proizvoda | FLEX I/O |
| Tip modula | RTD / termopar ulazni modul |
| Ulazni kanali | 8 kanala |
| Grupe kanala | 2 grupe po 4 |
| Izolacija | Nije izolovan |
| Rezolucija | 14-bitni |
| Radni napon | 24 VDC nominalno |
| Potrošnja struje | 140 mA |
| Metod montaže | DIN šina |
| Indikatori statusa | 1 zelena LED za napajanje, 8 crvenih LED za greške |
| Radna temperatura | 0°C do 55°C |
| Temperatura skladištenja | -40°C do 85°C |
| Otpornost na vibracije | 5 g pri 10–500 Hz |
| Otpornost na udarce | 30 g |
| Težina | 0,11 kg |
| Serija | Serija A / B |
Podržani RTD ulazi
1794-IRT8 podržava širok spektar detektora temperature otpora, uključujući:
-
100 Ω platina RTD α = 0.00385
-
100 Ω platina RTD α = 0.003916
-
200 Ω platina RTD
-
500 Ω platina RTD
-
100 Ω niklov RTD
-
120 Ω niklov RTD
-
200 Ω niklov RTD
-
500 Ω niklov RTD
-
10 Ω bakarni RTD
Podržani opsezi merenja temperature se kreću otprilike od -200°C do +870°C u zavisnosti od tipa senzora.
Podržani tipovi termopara
Kompatibilni tipovi termopar senzora uključuju:
-
Tip B
-
Tip E
-
Tip J
-
Tip K
-
Tip N
-
Tip R
-
Tip S
-
Tip T
-
Tip L (TXK/XK)
Mogućnost merenja se kreće od -270°C do +1800°C u zavisnosti od izbora termopara.
Opsezi ulaznog signala
| Režim ulaza | Opseg |
|---|---|
| Ulaz za termopar | -40 do 100 mV DC |
| RTD ulaz | 0 do 325 mV |
| Režim milivolta | -4000 do +10000 |
Formati podataka
Modul podržava više formata inženjerskih jedinica:
-
Stepeni Celzijusa (°C)
-
Stepeni Farenhajta (°F)
-
Kelvin (°K)
-
Vrednosti skaliranja celih brojeva
-
Skaliranje otpornosti
-
Skaliranje milivolta
Karakteristike performansi
| Funkcija | Protok podataka |
|---|---|
| mV ulaz | 7,4 ms |
| 2-žični RTD | 8,0 ms |
| 3-žični RTD | 10,0 ms |
| 4-žični RTD | 10,4 ms |
| Ulaz za termopar | 8,0 do 8,8 ms |
Kompatibilne terminalne baze
Modul se može instalirati sa sledećim FLEX I/O terminalnim bazama:
-
1794-TB3G
-
1794-TB3GS
-
1794-TB3GK
Uključene komponente
-
Dva senzora za kompenzaciju hladnog spoja
-
Integrisana dijagnostička kola
-
FLEX I/O komunikacioni interfejs
Tipične primene
Allen-Bradley 1794-IRT8 se često koristi u:
-
Nadzor industrijskih peći
-
Kontrola temperature procesa
-
Hemijski procesni sistemi
-
Linije za proizvodnju hrane i pića
-
Elektrane
-
Postrojenja za preradu vode
-
Sistemi za pakovanje i rukovanje materijalima
-
Sistemi za automatizaciju HVAC-a
Često postavljana pitanja
Koji tipovi senzora su kompatibilni sa 1794-IRT8?
Modul podržava više tipova RTD senzora zajedno sa standardnim industrijskim termoparovima uključujući J, K, T, E, R, S, B i N.
Da li modul obezbeđuje izolaciju kanala?
Ne. 1794-IRT8 je neinvertovani analogni ulazni modul.
Koje PLC platforme podržavaju ovaj modul?
Modul je dizajniran za Allen-Bradley FLEX I/O sisteme i može raditi sa ControlLogix, CompactLogix, PLC-5 i SLC sistemima preko odgovarajućih FLEX adaptera.
Kako se označavaju greške u ožičenju?
Modul uključuje osam crvenih dijagnostičkih LED dioda koje ukazuju na otvoreni ulaz ili grešku senzora za pojedinačne kanale.
