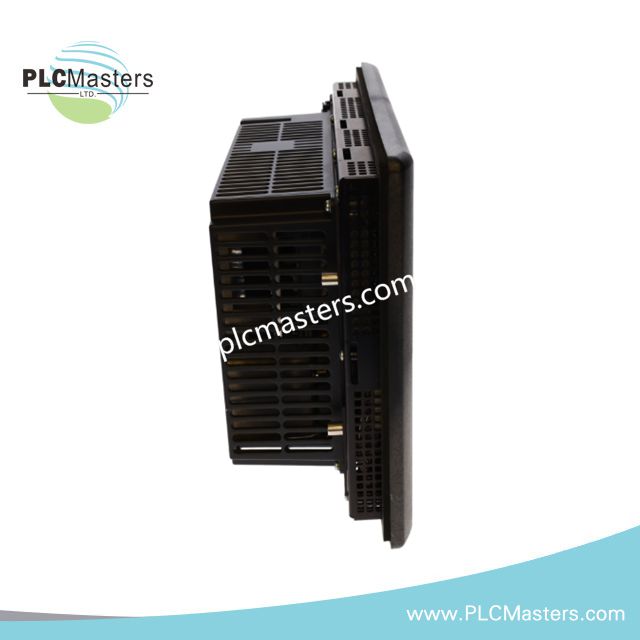

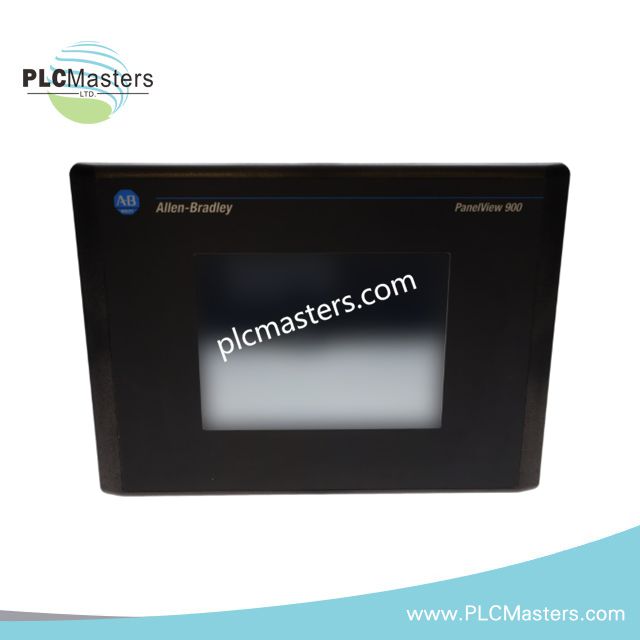

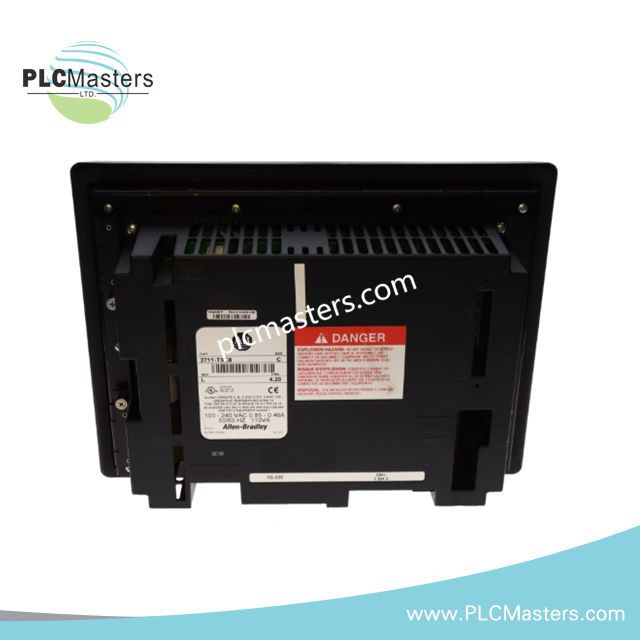

Allen Bradley 2711-T9C8 PanelView 900 standardni operatorski terminal

Allen Bradley 2711-T9C8 PanelView 900 standardni operatorski terminal

Konfigurisan za operatorski unos dodirom i funkcije prikaza u sistemima PanelView Standard, Allen Bradley 2711-T9C8 (2711-T9C8 PanelView 900 standardni operatorski terminal) omogućava direktno fizičko upravljanje. Koristi kolor ekran sa aktivnom matricom, rezistivni ekran osetljiv na dodir, komunikaciju putem Data Highway Plus i RS-232 povezivanje sa štampačem.

Hardverske specifikacije

Karakteristike ekrana i komunikacije PanelView 900

2711-T9C8 pruža kolor ekran rezolucije 640 x 480 piksela sa aktivnom površinom za prikaz od 210 x 131 mm. Korisnički interfejs koristi rezistivni ekran osetljiv na dodir sa 384 dodirne ćelije raspoređene po matrici ekrana. Memorija aplikacije razlikuje se u zavisnosti od serije terminala: 240K bajtova za terminale pre Serije E i 1008K bajtova za Seriju E. Komunikacioni interfejsi obuhvataju Data Highway Plus i RS-232 port za štampač. Navedeni komunikacioni kabl je Allen Bradley 2711-NC13.

Dostavljeni podaci identifikuju displej kao TFT sa CCF pozadinskim osvetljenjem, dok se zasebno navodi vek trajanja LED pozadinskog osvetljenja od 100,000 sati. Ove izvorne stavke treba proveriti u odnosu na reviziju terminala pre zamene ili obnove.

Često postavljana pitanja

P: Koji ulazni opseg napajanja je naveden za 2711-T9C8?

A: Terminal prihvata 85-264 VAC pri 47-63 Hz, pri čemu je 120 VAC navedeno kao nominalni ulazni napon.

P: Koji komunikacioni interfejsi su dostupni na terminalu?

A: Terminal obezbeđuje Data Highway Plus za sistemsku komunikaciju i RS-232 povezivanje za povezivanje sa štampačem.

P: Da li se memorija aplikacije razlikuje između serija terminala?

A: Da. Dostavljeni podaci navode 240K bajtova pre Serije E i 1008K bajtova za terminale Serije E.

Smernice za terensku instalaciju

• Pre instalacije proverite kataloški broj i seriju terminala, jer se isporučena memorija i podaci o displeju razlikuju u zavisnosti od revizije.
• Potvrdite da dostupno napajanje naizmeničnom strujom ostaje u navedenom ulaznom opsegu od 85-264 VAC pre uključivanja.
• Vodite ožičenje naizmeničnog napajanja odvojeno od komunikacionih kablova kako biste smanjili vođene i zračene smetnje.
• Održavajte odgovarajuće zaštitno uzemljenje u skladu sa kućištem instalacije i važećim elektrotehničkim standardima.
• Držite DH+ komunikaciono ožičenje odvojeno od provodnika motora velike struje, kontaktora i sklopnih uređaja.
• Koristite navedeni komunikacioni kabl 2711-NC13 tamo gde instalacija zahteva tu oznaku kabla.
• Obezbedite da ekran osetljiv na dodir i površine displeja ostanu mehanički zaštićeni tokom ugradnje u panel i puštanja u rad.
• Proverite da li su konektori pravilno priključeni i da li je obezbeđeno rasterećenje kabla pre uključivanja napajanja terminala.
• Potvrdite da uslovi okoline ostaju u navedenom radnom temperaturnom opsegu od 0-55 deg C.
• Ne pretpostavljajte da je moguća zamena tokom rada, osim ako primenljiva dokumentacija za PanelView izričito dozvoljava zamenu modula pod naponom.
• Tokom puštanja u rad proverite prikaz terminala, odziv ekrana osetljivog na dodir, status komunikacije i interfejs štampača.
• Kada se koristi oklopljeno komunikaciono ožičenje, završite oklop u skladu sa standardom za instalaciju mreže, bez stvaranja neželjenih petlji uzemljenja.
