Bently Nevada 330105-20-12-10-02-00 3300 XL sonda blizine

Преглед производа

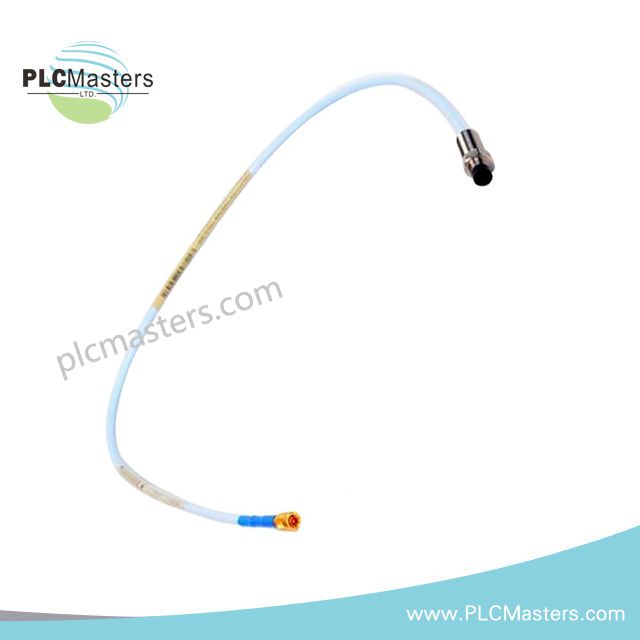

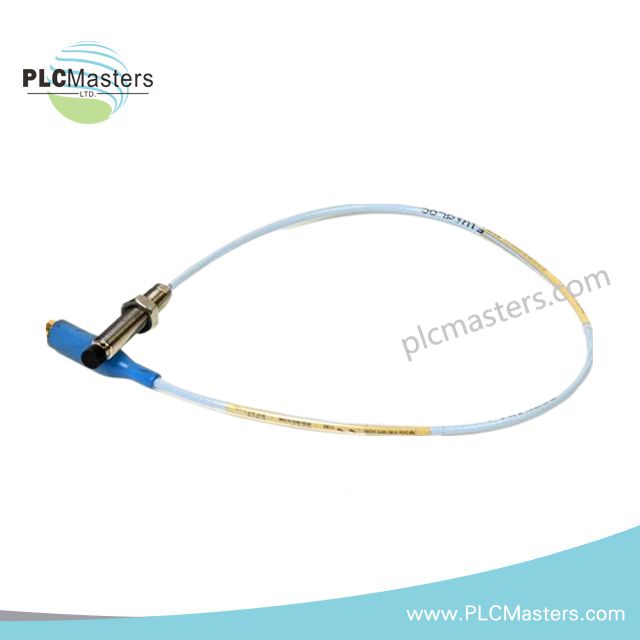

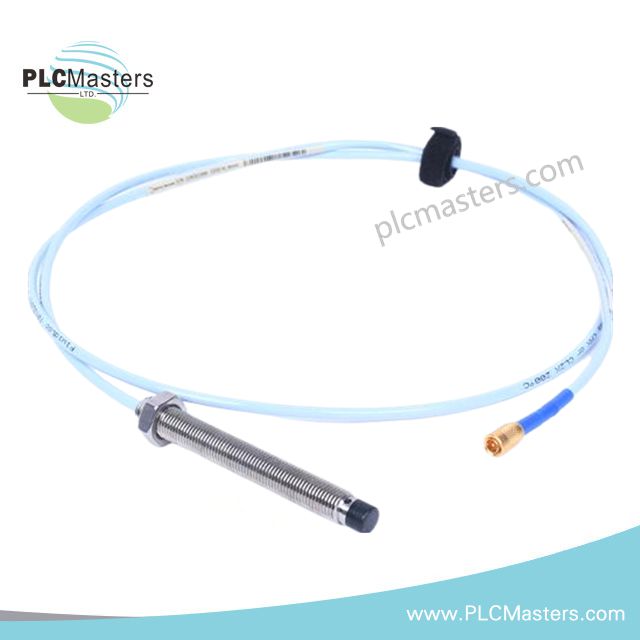

Bently Nevada 330105-20-12-10-02-00 је 3300 XL 8 mm сонда за мерење близине са обрнутим носачем, намењена за надзор критичних машина.
Она обезбеђује прецизна и поновљива мерења вибрација и померања вратила у захтевним окружењима са индустријском ротирајућом опремом.
Поред тога, конструкција са обрнутим носачем поједностављује уградњу тамо где је приступ са предње стране механички ограничен или онемогућен.
Ова сонда се неприметно интегрише са 3300 XL трансдукторским системом, обезбеђујући уједначене перформансе у применама заштите и надзора.

Кључне карактеристике и предности

Конструкција са обрнутим носачем подржава компактне распореде машина, уз очување прецизног поравнања сонде са циљем током рада.
Поред тога, оклопљени коаксијални кабл обезбеђује дугорочну поузданост при изложености вибрацијама, абразији и сталном механичком напрезању.
Минијатурни ClickLoc конектор побољшава интегритет сигнала и спречава случајно искључивање током активности одржавања.
Зато тимови за одржавање имају мање грешака при уградњи и бољу дугорочну стабилност система.

Техничке спецификације

Модел: 330105-20-12-10-02-00
Серија: Bently Nevada 3300 XL
Тип сонде: 8 mm сонда за мерење близине са обрнутим носачем
Тип навоја: 3/8-24 UNF-2A
Дужина кућишта: 1.2 инча (30.5 mm)
Укупна дужина сонде: 2.0 инча (50.8 mm)
Дужина кабла: 1.0 метар
Тип конектора: Минијатурни коаксијални ClickLoc
Материјал циља: Стандардни челик AISI 4140
Линеарни мерни опсег: 2.0 mm (80 mils)
Почетак употребљивог опсега: Приближно 0.25 mm од врха сонде
Фактор скале инкременталног мерења: 7.87 V/mm (200 mV/mil) ±5%
Фреквенцијски одзив: 0 до 10 kHz, +0 / -3 dB
Радна температура: -52 °C до +177 °C
Називни притисак: До 700 kPa између врха сонде и кућишта
Материјал врха сонде: Полიფенилен сулфид (PPS)

Интеграција система и примене

Ова сонда мора да ради са одговарајућим 3300 XL продужним каблом и компатибилним 3300 XL Proximitor сензором.
На пример, подржава стандардне укупне дужине система од 5 m или 9 m када је правилно конфигурисана.
Типичне примене обухватају парне турбине, центрифугалне компресоре, велике пумпе и процесну опрему са моторним погоном.
Поред тога, широко се користи у системима заштите машина и надзора стања који су усаглашени са стандардом API 670.

Поузданост, подршка и одржавање

Bently Nevada је пројектовао сонду 330105 за непрекидан рад у индустријским окружењима са високим нивоом вибрација широм света.
Зато корисници имају стабилан сигнал током продужених интервала сервисирања и у захтевним радним условима.
Рутинска провера обухвата интегритет кабла, стање конектора и проверу исправног зазора сонде.
Поред тога, глобална техничка подршка и дугорочна доступност производа поједностављују управљање животним циклусом за оператере постројења.

Често постављана питања

П: По чему се сонда 330105 са обрнутим носачем разликује од стандардних сонди са предњим носачем?
О: Конструкција са обрнутим носачем омогућава уградњу са задње стране монтажне површине у кућиштима машина са ограниченим простором.

П: Да ли ова сонда може да ради са 3300 XL 11 mm системима?
О: Не, овај модел је калибрисан искључиво за 8 mm 3300 XL Proximitor сензоре.

П: Да ли је ова сонда погодна за примене на високим температурама?
О: Да, поуздано ради на температурама до 177 °C када се угради у складу са смерницама компаније Bently Nevada.

П: Да ли сонда захтева посебне материјале циља?
О: Калибрисана је за челик AISI 4140, док је за друге материјале потребно подешавање фактора скале.
