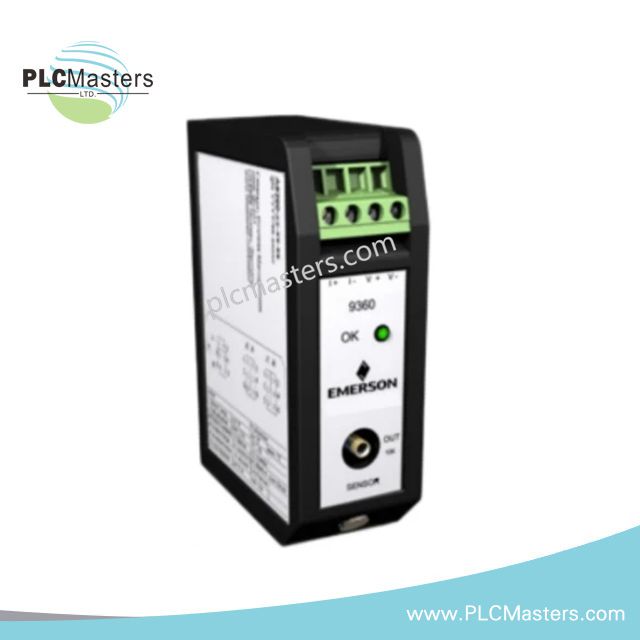

Epro A9360/08-09-00 modul predajnika položaja vibracija

Pregled proizvoda

A9360/08-09-00 je industrijski transmiter vrtložnih struja koji je razvio Epro (Emerson), namenjen preciznom praćenju vibracija i pomeranja vratila u rotirajućoj opremi. Kombinuje fleksibilnost merenja sa kompaktnim dizajnom koji se napaja preko strujne petlje, što ga čini pogodnim za direktnu integraciju u upravljačke i zaštitne sisteme.

Ovaj modul se široko primenjuje u zahtevnim sektorima, kao što su proizvodnja električne energije, petrohemijska prerada i pomorski sistemi, gde su stabilnost merenja i otpornost na uslove okoline od ključnog značaja.

Funkcionalnost merenja

Transmiter podržava dva izborna režima rada, koji omogućavaju merenje vibracija ili položaja vratila. Izbor režima vrši se internom konfiguracijom, što omogućava prilagođavanje različitim zahtevima nadzora bez izmene hardvera.

Obrađuje signale senzora blizine i emituje proporcionalni signal od 4–20 mA, čime obezbeđuje kompatibilnost sa standardnim analognim ulaznim sistemima PLC i DCS.

Tehničke specifikacije

Model: A9360/08-09-00
Proizvođač: Epro (Emerson)
Tip proizvoda: Transmiter vibracija i položaja koji se napaja preko strujne petlje

Režimi merenja:

• Nadzor vibracija

• Merenje položaja vratila

Frekvencijski opseg (režim vibracija): 5 Hz do 10 kHz
Izlazni signal: Strujna petlja 4–20 mA

Opcije vremena odziva:

• 100 ms

• 1 sekunda

Karakteristike tačnosti:

• Odstupanje od linije najboljeg uklapanja (DSL): ±4% (tipično ±2%)

• Faktor inkrementalnog opsega (ISF): ±8% (tipično ±4%)

Interfejs senzora: Sistem senzora blizine na bazi vrtložnih struja
Pobuda senzora: Više izbornih frekvencija za smanjenje smetnji u instalacijama sa više senzora

Napajanje:

• Dvožični dizajn sa napajanjem preko strujne petlje

• Nije potrebno spoljašnje napajanje izvan strujne petlje

Indikacija kvara:

• Indikacija statusa pomoću crvene LED diode

• Signalizacija kvara preko izlazne struje (≤ 3.6 mA)

• Funkcija zadržavanja i resetovanja za stanja kvara

Radni uslovi:

• Projektovan za rad pri visokim temperaturama i jakim vibracijama

• Otporan na elektromagnetne smetnje

Montaža: Kompaktan modul pogodan za ugradnju u orman ili integraciju u blizini mašine

Ključne inženjerske karakteristike

• Izborni režim merenja za primene nadzora vibracija ili pomeranja

• Širok frekvencijski odziv pogodan za opremu sa velikim brzinama obrtanja

• Napajanje preko strujne petlje pojednostavljuje instalaciju i smanjuje potrebu za ožičenjem

• Integrisana detekcija kvarova sa vizuelnom indikacijom i indikacijom putem signala

• Stabilan rad u električno bučnim i mehanički zahtevnim uslovima

• Fleksibilne frekvencije pobude senzora podržavaju instalacije sa više kanala

Oblasti primene

• Sistemi za nadzor parnih i gasnih turbina

• Kompresori i rotirajuća procesna oprema

• Pogonski i pomoćni sistemi plovila

• Industrijske pumpe i motori

• Integrisani sistemi zaštite mašina u PLC ili DCS okruženjima

Često postavljana pitanja

Da li ovaj uređaj može da meri i vibracije i položaj?
Da, podržava obe funkcije, koje se biraju internom konfiguracijom.

Da li je potrebno spoljašnje napajanje?
Ne, uređaj u potpunosti radi preko strujne petlje 4–20 mA.

Kako se signaliziraju kvarovi?
Stanja kvara prikazuju se pomoću crvene LED diode i smanjenog izlaznog signala (≤ 3.6 mA).

Da li je pogodan za okruženja sa jakim smetnjama?
Da, projektovan je sa visokom otpornošću na elektromagnetne smetnje i mehanička opterećenja.

Da li se više senzora može instalirati blizu jedan drugog?
Da, izborne frekvencije pobude omogućavaju rad više senzora uz minimalne smetnje.
