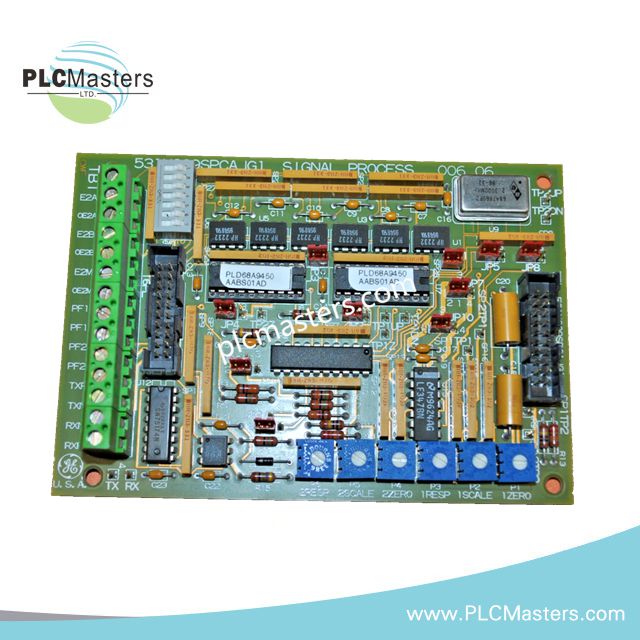

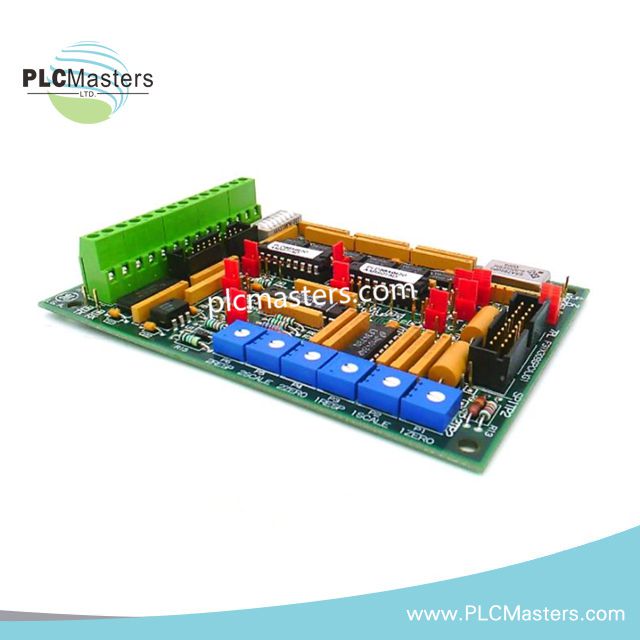

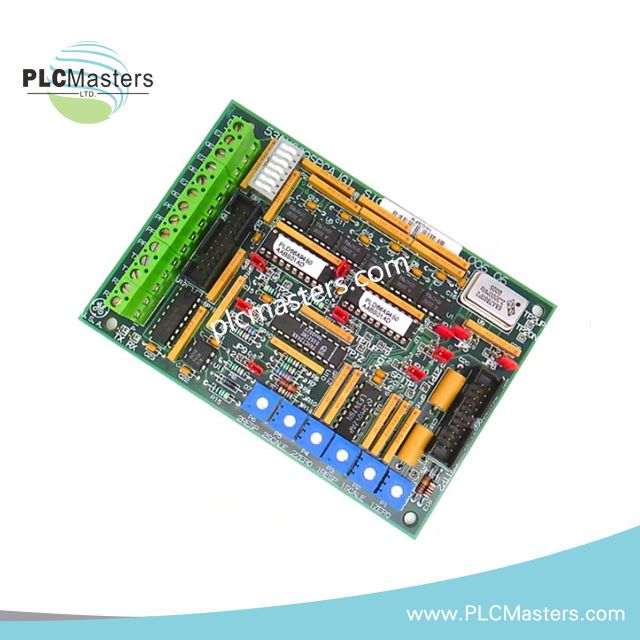

GE 531X309SPCAJG1 kartica digitalnog signalnog procesora

Pregled proizvoda

GE 531X309SPCAJG1 je kartica digitalnog signalnog procesora (DSP), projektovana za sisteme General Electric DC2000 digitalnih pogona sa podesivom brzinom. Kao deo porodice štampanih ploča GE 531X, ovaj modul obavlja izračunavanje signala velike brzine, izvršavanje logike i koordinaciju terenskog interfejsa u okviru GE arhitektura za upravljanje pogonima.

Projektovana za neprekidan industrijski rad, kartica funkcioniše kao osnovni interfejs za obradu signala i upravljanje kada je instalirana zajedno sa SDCC karticom za upravljanje pogonom. Njena DSP arhitektura obezbeđuje precizno vremensko usklađivanje, pouzdanu komunikaciju i stabilno upravljanje izlazima u zahtevnim okruženjima povezanima sa pogonima i turbinama.

Ključne funkcionalne mogućnosti

• Digitalna obrada signala u realnom vremenu za primene upravljanja pogonima

• Izvršavanje upravljačke logike i koordinacija izlaznih komandi

• Podrška za interfejs sa diskretnim terenskim uređajima, kao što su kontaktori i aktuatori

• Stabilna komunikacija preko zadnje ploče unutar GE nosača za upravljanje pogonima

• Projektovana za visoku otpornost na električni šum i dug radni vek

Tehničke specifikacije

• Tip proizvoda: Kartica digitalnog signalnog procesora

• Proizvođač: General Electric

• Porodica proizvoda: DC2000 digitalni pogon sa podesivom brzinom

• Serija ploče: GE 531X

• Primarna funkcija: Obrada signala i koordinacija izlaza

• Arhitektura procesora: Industrijski procesor upravljačke logike zasnovan na DSP-u

• Kompatibilna upravljačka kartica: SDCC kartica za upravljanje pogonom

• Komunikacioni interfejs: Magistrala zadnje ploče, serijski interfejs RS-422

• Terenski priključci: Interfejsi sa vijčanim priključnicama

• Nominalna potrošnja energije: Približno 15 W

• Opseg radne temperature: -20 °C do +60 °C

• Format ploče: Standardna GE 531X PCB osnova

• Težina: 0.26 lbs

Kompatibilnost sa sistemom

531X309SPCAJG1 je posebno projektovana za upotrebu u GE DC2000 platformama pogona i odabranim GE sistemima za upravljanje turbinama i pogonima. Direktno se integriše u GE upravljačke nosače pomoću standardnog interfejsa zadnje ploče 531X i treba je koristiti samo u konfiguracijama odobrenim u GE sistemskoj dokumentaciji.

Tipične primene

• DC2000 digitalni sistemi pogona sa podesivom brzinom

• GE industrijske instalacije za upravljanje motorima

• Obrada signala i izvršavanje logike za upravljanje pogonima

• Pomoćni podsistemi za upravljanje starijim GE turbinama

Često postavljana pitanja

P: Da li je ova kartica zamenljiva sa drugim pločama signalnih procesora 531X?
O: Ne. Iako su fizički slične, funkcionalnost i firmver razlikuju se u zavisnosti od revizije. Uvek uskladite tačan broj modela 531X309SPCAJG1.

P: Da li ovaj modul funkcioniše kao samostalna izlazna kartica?
O: Funkcioniše kao interfejs za obradu signala i upravljanje i radi zajedno sa SDCC karticom za upravljanje pogonom, a ne kao nezavisan izlazni modul.

P: Da li je ovo pogodno za Mark VI sisteme?
O: Ova ploča se prvenstveno povezuje sa DC2000 i srodnim GE platformama pogona. Kompatibilnost sa Mark sistemima treba proveriti u GE inženjerskoj dokumentaciji.
