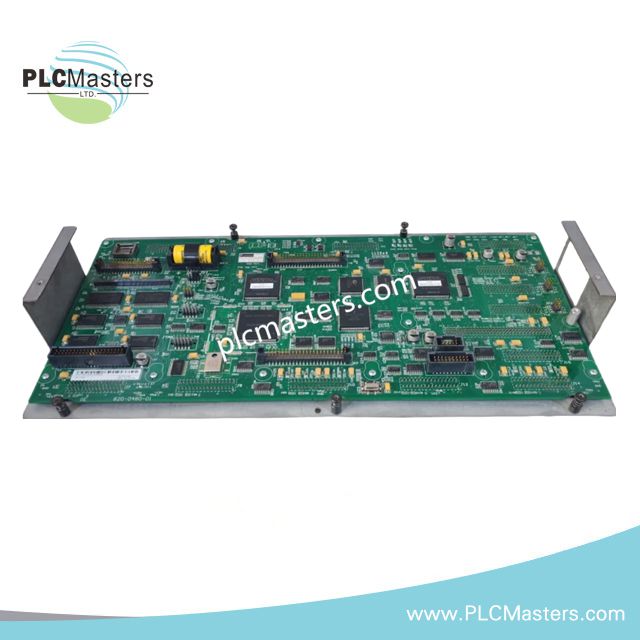

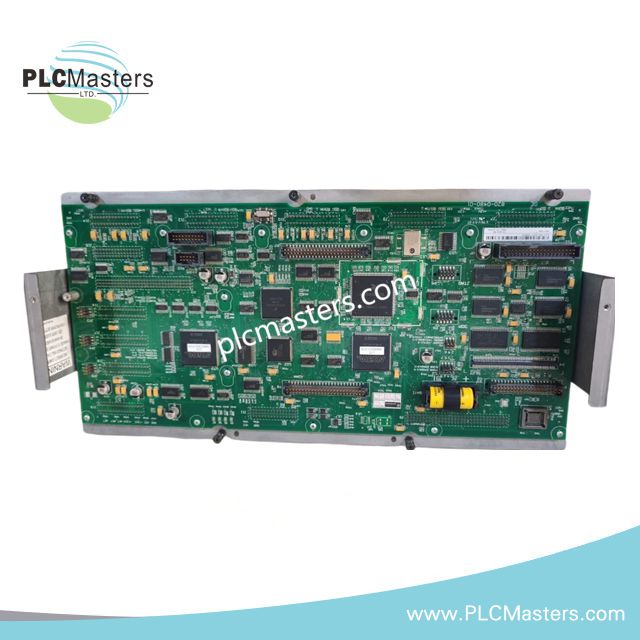

GE 820-0480-01 digitalna I/O upravljačka štampana ploča | GE Energy

Opis proizvoda

GE 820-0480-01 digitalna I/O kontrolna PCB ploča je modul kontrolnog interfejsa projektovan za GE Energy upravljačke sisteme. Ova ploča služi kao pouzdana veza između digitalnih uređaja na terenskom nivou i upravljačke logike turbine ili transformatora višeg nivoa. Obrađuje diskretne ulazne signale i generiše kontrolisane komutacione komande potrebne za bezbedan i stabilan rad postrojenja.

Zasnovana na industrijskoj mikroprocesorskoj arhitekturi, ploča 820-0480-01 objedinjuje kondicioniranje signala, električnu izolaciju i ugrađenu dijagnostiku u jednoj modularnoj PCB ploči. Njena konstrukcija podržava neprekidan rad u električno bučnim okruženjima, uz očuvanje tačnosti signala i integriteta sistema.

Ploča je namenjena za ugradnju u GE upravljačke rekove i nije predviđena za samostalan rad. Kada se pravilno koristi, povećava raspoloživost sistema pojednostavljivanjem otkrivanja kvarova, smanjenjem složenosti ožičenja i omogućavanjem brze zamene modula tokom održavanja.

Osnovne funkcije

GE 820-0480-01 upravlja diskretnim signalima UKLJUČENO/ISKLJUČENO sa terenskih uređaja, kao što su granični prekidači, zaštitni kontakti i statusni releji. Ove ulaze pretvara u podatke logičkog nivoa za upravljački procesor, dok istovremeno prosleđuje izlazne komande aktuatorima, međurelejima, alarmima i upravljačkim kolima prekidača.

Integrisana dijagnostika neprekidno prati status kanala, integritet napajanja i stanje interne logike, čime podržava strategije preventivnog održavanja i smanjuje neplanirane zastoje.

Tehničke specifikacije

• Model: 820-0480-01

• Tip ploče: PCB za upravljanje digitalnim ulazima/izlazima

• I/O kapacitet: Obično 16 do 32 diskretna kanala, u zavisnosti od konfiguracije

• Opseg ulaznog signala: 18–32 V DC nominalno (sistemi od 24 V DC)

• Opseg izlaznog signala: komutacija 24–48 V DC

• Maksimalno izlazno opterećenje: Do 0,5 A po kanalu, omsko opterećenje

• Obrada logike: Ugrađeni industrijski mikroprocesor

• Električna izolacija: Izolacija između kanala i između kanala i matične ploče

• Dijagnostika: Nadzor napajanja, povratna informacija o statusu kanala, indikacija kvarova

• Format: PCB u stilu Eurocard za GE upravljačko kućište

• Dimenzije: 380 × 200 × 100 mm

• Težina: 1 kg

Kompatibilnost sa sistemom

GE 820-0480-01 je posebno projektovana za platforme GE Energy upravljačkih sistema i srodne arhitekture za automatizaciju turbina i trafostanica. Pre ugradnje treba proveriti električnu i mehaničku kompatibilnost sa postojećim rekom, matičnom pločom i verzijom firmvera.

Tipične primene

Upravljački sistemi turbina za proizvodnju električne energije
Automatizacija električnih trafostanica i rasklopnih postrojenja
Paneli za nadzor i zaštitu transformatora
Pomoćni sistemi koji zahtevaju pouzdane digitalne I/O funkcije

Često postavljana pitanja

Da li se GE 820-0480-01 može koristiti izvan GE upravljačkog reka?
Ne. Ova PCB ploča za pravilan rad zavisi od GE matične ploče, distribucije napajanja sistema i komunikacione arhitekture.

Da li ploča podržava zamenu tokom rada?
Mogućnost zamene tokom rada zavisi od konkretne konfiguracije GE sistema. Moraju se poštovati izolacija napajanja i procedure sistema.

Po čemu se ovaj model razlikuje od drugih GE digitalnih I/O ploča?
820-0480-01 je usmerena na uravnoteženu gustinu ulaza i izlaza, uz poboljšanu izolaciju i dijagnostiku, što je čini pogodnom za kritična upravljačka i zaštitna kola, a ne za signalizaciju nižeg prioriteta.
