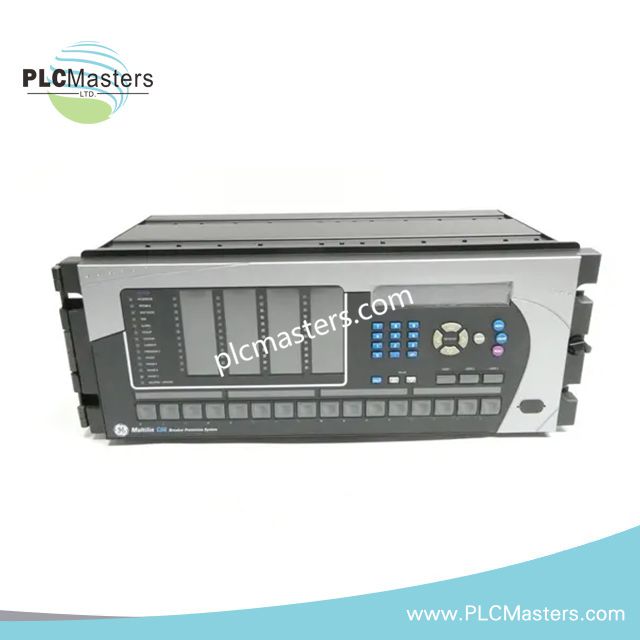

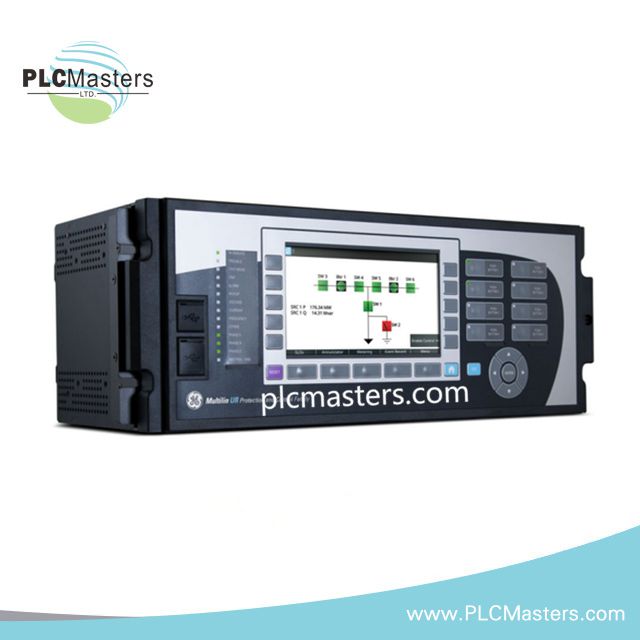

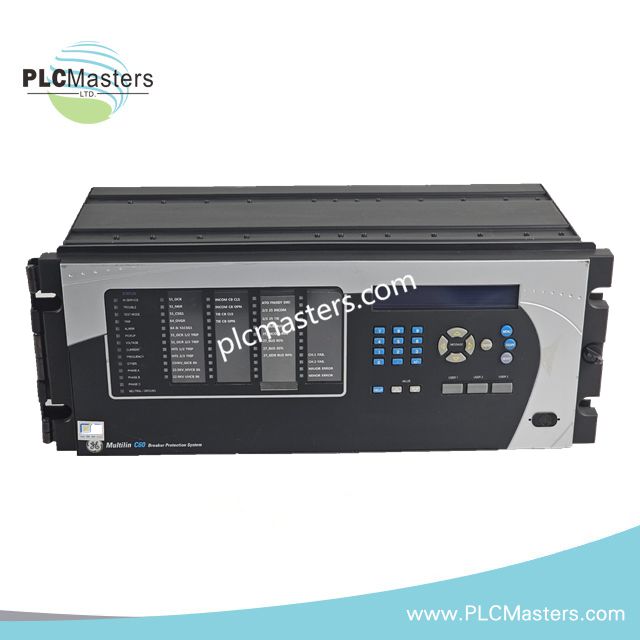

GE C60K03HKH Uređaj za zaštitu transformatora

Pregled proizvoda

GE C60K03HKH je sofisticirani uređaj za zaštitu transformatora dizajniran za elektrodistributivne i industrijske primene. Namenjen je da pruži sveobuhvatnu zaštitu i nadzor, štiteći snage transformatora od preopterećenja strujom, fluktuacija napona i diferencijalnih kvarova. Pored toga, besprekorno se integriše sa modernim SCADA i DCS sistemima, omogućavajući dijagnostiku u realnom vremenu i operativne uvide. Njegov izvlakački dizajn pojednostavljuje instalaciju i održavanje, obezbeđujući pouzdan rad u zahtevnim okruženjima.

Ključne karakteristike i prednosti

• Pruža potpunu zaštitu transformatora uključujući diferencijalnu, preopterećenje strujom i termičku zaštitu od preopterećenja.

• Podržava napredno praćenje sa merenjem u realnom vremenu napona, struje, snage i frekvencije.

• Nudi široke komunikacione opcije kao što su RS485, RS232 i opciona Ethernet priključka.

• Integrira se sa GE EnerVista softverskim paketom za konfiguraciju, analizu događaja i dijagnostiku sistema.

• Izdrži teške industrijske uslove sa širokim temperaturnim opsegom rada od –40 °C do +60 °C.

• Pojednostavljuje održavanje zahvaljujući izvlakačkom dizajnu releja, smanjujući vreme zastoja sistema.

• Obezbeđuje pouzdan rad u elektrodistributivnim podstanicama, industrijskim postrojenjima i proizvodnim objektima.

Tehničke specifikacije

Zaštitne funkcije:

• Diferencijalna zaštita transformatora

• Zaštita od preopterećenja i zemljospoja

• Zaštita od prenapona/podnapona i frekvencije

• Zaštita od termičkog preopterećenja

• Zaštita od ograničenog zemljospojnog kvara

Ulazi / Izlazi:

• CT ulazi: 1 A ili 5 A sekundarni, skalabilno do 10.000 A primarni

• VT ulazi: Podesiv odnos, tipični sekundarni 100 VAC

• Više digitalnih ulaza i izlaza za kontrolnu logiku

Komunikacije:

• RS485, RS232, opciono Ethernet

• Podrška protokola: Modbus, DNP3, IEC 61850 (zavisno od konfiguracije)

Merenje i nadzor:

• Merenje napona, struje, snage i frekvencije u realnom vremenu

• Snimanje događaja i oscilografija za dijagnostiku kvarova

• Termalni nadzor namotaja transformatora

Mehanički / Okolišni:

• Povlačni kućišni dizajn za pojednostavljenu instalaciju

• Radna temperatura: –40 °C do +60 °C

• Konformni premaz za teške uslove

• Težina: 8 lbs

Tipične primene

• Zaštita i nadzor transformatora u elektrodistributivnim podstanicama

• Upravljanje napajanjem industrijskih postrojenja transformatorima

• Postrojenja za proizvodnju sa kritičnim transformatorskim sredstvima

• Integracija SCADA i DCS za praćenje u realnom vremenu

Česta pitanja

P1: Da li C60K03HKH može istovremeno podržavati više komunikacionih protokola?
Da, uređaj podržava Modbus, DNP3 i IEC 61850 protokole u zavisnosti od konfiguracije, omogućavajući fleksibilnu integraciju.

P2: Kako povlačni dizajn olakšava održavanje?
Relej se može lako ukloniti i zameniti bez prekida rada sistema, čime se smanjuje vreme zastoja i napor na održavanju.

P3: Koje uslove okoline ovaj uređaj može izdržati?
Radi pouzdano u rasponu od –40 °C do +60 °C i ima konformni premaz pogodan za zahtevna industrijska okruženja.

P4: Da li je dostupno praćenje u realnom vremenu za sve parametre transformatora?
Da, napon, struja, snaga, frekvencija i termalni uslovi se kontinuirano prate i beleže za dijagnostiku.
