GE DS200DTBDG1AAA modul za proširenje izlaza kontakta za završetak

Pregled

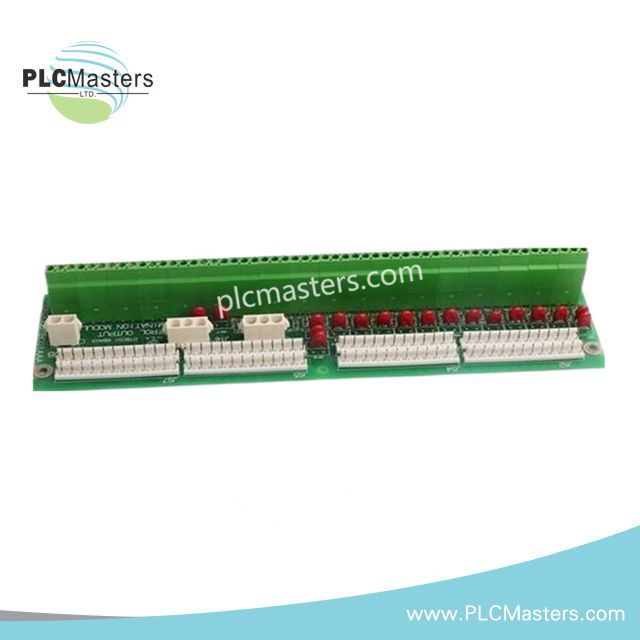

 DS200DTBDG1AAA je modul za proširenje izlaznih kontakata koji se koristi u GE Speedtronic Mark V sistemima za upravljanje turbinama. Povećava kapacitet izlaza dodavanjem 16 izlaznih kontakata, omogućavajući kontrolu solenoida, releja i poljskih uređaja. Modul nudi visoku pouzdanost, robusnu dijagnostiku i besprekornu integraciju sa Mark V sistemima. Izrađen je za izdržljivost u teškim industrijskim uslovima i podržava redundantni rad za toleranciju na greške.

Tehničke specifikacije

• Broj dela: DS200DTBDG1AAA

• Serija: GE Speedtronic Mark V

• Funkcija: Modul za proširenje izlaznih kontakata

• Izlazni kontakti: 16 izlaznih kontakata

• Ocene kontakata: 5 A @ 250 V AC ili 5 A @ 30 V DC

• Napajanje: 24 V DC

• Dimenzije: 6.5 in × 4.5 in × 1.5 in

• Težina: Približno 1.2 lbs (0.54 kg)

• Radna temperatura: 0°C do 60°C (32°F do 140°F)

• Temperatura skladištenja: −40°C do 85°C (−40°F do 185°F)

• Premaz PCB-a: Konformalni premaz

• Konektori:

• 2 terminalne blokove (107 terminala svaki)

• 3 × 34-pinski konektori

• Komunikacioni protokoli:

• Modbus RTU

• Modbus TCP

• DNP3.0

• Podrška za redundanciju: Da, za rad otporan na greške

• Dijagnostičke karakteristike:

• Ugrađene tačke za testiranje

• Detekcija grešaka

• Indikatori statusa

• Funkcionalna skraćenica proizvoda: DTBD

• Funkcionalna revizija 1: A
