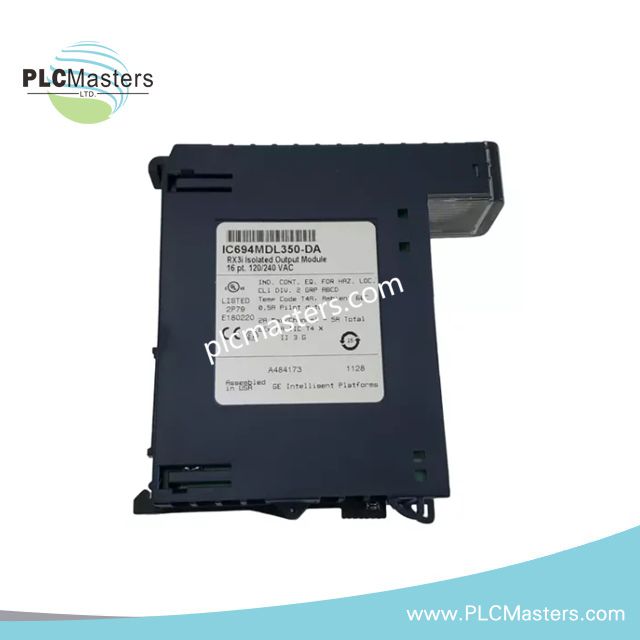

GE IC694MDL350 IC694MDL350-DA Diskretni izlazni modul

Opis proizvoda

 GE IC694MDL350 je visokoperformansni modul sa 16 izolovanih AC izlaza dizajniran za PACSystems RX3i seriju. Pruža pouzdane, pojedinačno izolovane izlazne kanale za upravljanje industrijskim uređajima na terenu kao što su motori, solenoidi i releji. Štaviše, modul obezbeđuje precizno prekidanje visokog napona, što ga čini pogodnim za procese i diskretne proizvodne okoline. Ranije proizveden od strane GE Intelligent Platforms, a sada podržan od strane Emerson Automation, ovaj modul kombinuje industrijski dokazan pouzdanost sa fleksibilnom integracijom sistema.

IC694MDL350 podržava širok opseg AC napona i pruža galvansku izolaciju između izlaza i ležišta. Stoga štiti osetljive kontrolne sisteme od električnih smetnji i obezbeđuje dugoročnu operativnu stabilnost. Pojedinačne LED diode jasno pokazuju status za svaki izlaz, pomažući inženjerima da brzo prate i otklanjaju kvarove u kolima. Modul se može montirati na DIN šinu ili direktno unutar RX3i ormara, nudeći svestrane opcije instalacije.

Ključne karakteristike

• 16 izolovanih AC izlaznih tačaka za preciznu kontrolu uređaja visokog napona.

• Širok opseg izlaznog napona: 74–265 VAC sa nominalnim 120/240 VAC.

• Tip izlaza Triac obezbeđuje brzo AC prekidanje sa minimalnim izobličenjem signala.

• Maksimalna izlazna struja: 2 A na 30°C; 1 A na 60°C, sa 20 A struje pri uključenju po ciklusu.

• Optička izolacija od 250 V kontinuirano i 1500 VAC za jednu minutu.

• Brzo vreme odziva: ≤½ ciklusa za uključivanje i isključivanje.

• Robustan dizajn izdržava industrijske vibracije (10–57 Hz) i udarce (15G).

• Indikatori statusa: pojedinačne LED diode za svaki kanal za laku dijagnostiku.

• Kompaktan oblik: 34 mm × 145 mm × 140 mm, lagan sa 0.37 kg.

Tehničke specifikacije

Tipične primene

• Upravljanje industrijskim motorima, solenoidima i relejima u proizvodnim pogonima.

• Prekidanje visokog napona u sistemima automatizacije procesa.

• Diskretne automatizacione zadatke u pakovanju, sklapanju i rukovanju materijalom.

• Integracija sa PACSystems RX3i za skalabilna, modularna automatizovana rešenja.

Česta pitanja

P: Koja je maksimalna struja po izlazu?
O: Svaki izlaz podržava do 2 A na 30°C i 1 A na 60°C.

P: Da li modul može da podnese naponske skokove?
O: Da, obezbeđuje 250 V kontinuiranu izolaciju i 1500 VAC za jednu minutu.

P: Kako se modul montira?
O: Može se montirati na DIN šinu ili direktno unutar RX3i ormara.

P: Da li je kompatibilan sa Emerson PACSystems?
O: Da, potpuno je kompatibilan i besprekorno se integriše sa RX3i sistemima.

P: Kako se prate izlazi?
O: Svaki izlaz ima pojedinačnu LED diodu za praćenje statusa u realnom vremenu.
