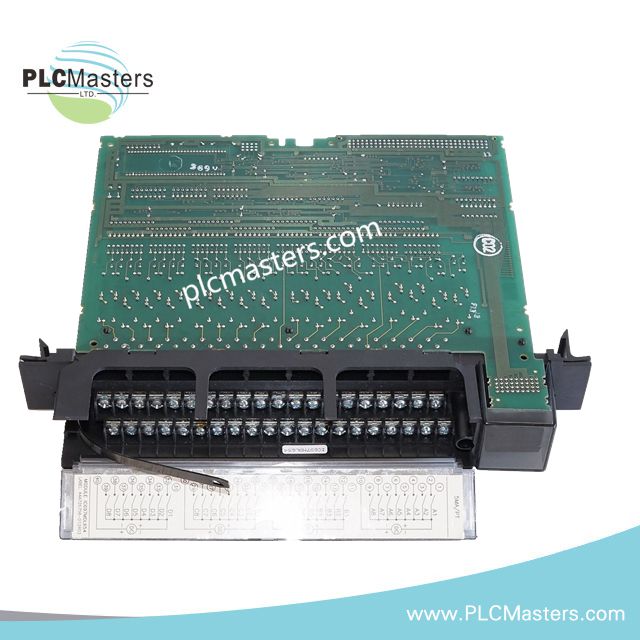

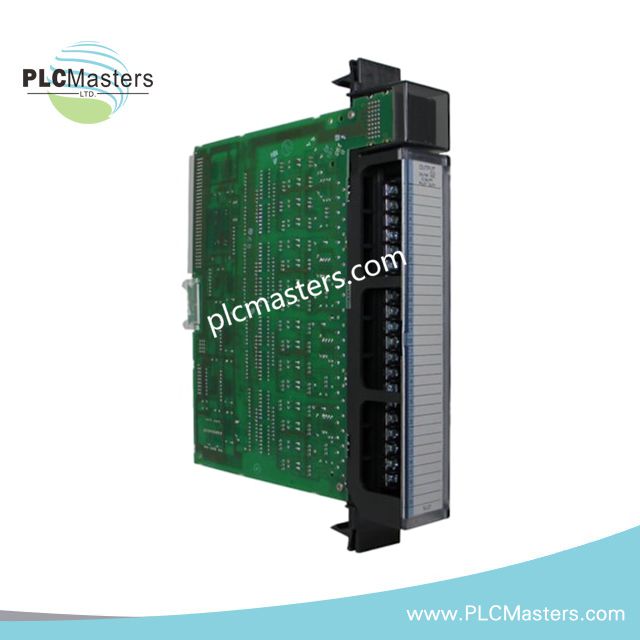

GE IC697MDL654 modul diskretnih ulaza

Pregled

GE IC697MDL654 je diskretni ulazni modul sa 32 tačke za PLC-ove serije 90-70. Prima jednosmerne signale od 48 V sa prekidača, senzora i uređaja za detekciju blizine. Modul podržava pozitivnu i negativnu logiku, što omogućava fleksibilnu integraciju u industrijske upravljačke sisteme. Ulazi su organizovani u četiri izolovane grupe od po osam tačaka, čime se obezbeđuju otpornost na smetnje i pouzdana detekcija signala. Pojedinačni LED indikatori pružaju jasnu vizuelnu povratnu informaciju za svaki ulaz. Modul se postavlja u standardne slotove šasije serije 90-70 i radi u zahtevnim industrijskim okruženjima.

Tehničke specifikacije

• Proizvođač: GE Fanuc

• Linija proizvoda: Series 90-70

• Broj dela: IC697MDL654

• Broj ulaza: 32 diskretne tačke

• Opseg ulaznog napona: –3 VDC do +56 VDC

• Nominalni ulazni napon: 48 VDC

• Ulazna struja: 4,7 mA po tački pri 48 VDC

• Kompatibilnost logike: Pozitivna i negativna logika

• Izolacija: 4 grupe od po 8 ulaza, izolacija između grupa i između grupa i uzemljenja

• Ulazni filter: Podesivo uklanjanje odskoka od 1 ms ili 10 ms

• Mogućnost prekida: Jedan ulaz može da se konfiguriše kao izvor prekida

• Kompatibilnost sa prekidačima za detekciju blizine: Da

• LED indikatori: Pojedinačni LED indikator za svaku ulaznu tačku

• Montaža: Standardni slot šasije serije 90-70

• Radna temperatura: 0°C do 60°C

• Temperatura skladištenja: –40°C do 85°C

• Vlažnost: 5% do 95% relativne vlažnosti, bez kondenzacije

• Težina: 1,36 kg

• Dimenzije: 11,15 in × 1,0 in × 7,5 in

• Izolacioni napon: 1500 volti

• Napon u stanju UKLJUČENO: 33 do 56 volti

• Napon u stanju ISKLJUČENO: 0 do 10 volti

• Struja u stanju UKLJUČENO: 3 do 8 mA

• Struja u stanju ISKLJUČENO: 0 do 2 mA
