Pregled

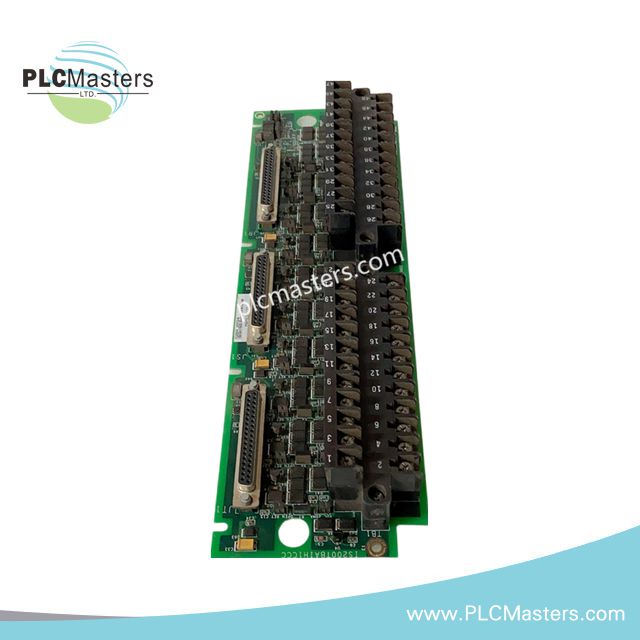

IS200TBAIH1C je analogna ulazna terminalna ploča dizajnirana od strane General Electric za Mark VI Speedtronic kontrolni sistem. Prikuplja analogne signale sa terenskih uređaja i usmerava ih u sistem kontrole turbine za nadzor i obradu. Kao deo GE modularne arhitekture, ploča obezbeđuje preciznu kontrolu u aplikacijama gasnih i parnih turbina.
Tehničke specifikacije
-
Broj dela: IS200TBAIH1C
-
Proizvođač: General Electric
-
Serija: Mark VI Speedtronic
-
Funkcija: Analogna ulazna terminalna ploča
-
Analogni ulazi: Podržava 10 analognih ulaznih kanala
-
Konfigurisani izlazi: 2 analogna izlaza
-
Terminalni blokovi: 2 crna terminalna bloka, po 24 terminala svaki (ukupno: 48 terminala)
-
Priključni portovi: 3 duga konektora (JT1, JS1, JR1)
-
Prekidači: 2 reda crvenih prekidača sa metalnim pinovima
-
Potenciometri: 10 u centru + 4 na donjem desnom delu
-
Tranzistori: 9 malih crnih tranzistora
-
Diodi: Više crnih pravougaonih dioda
-
Potiskivanje šuma: Ugrađena zaštita od prenapona i visokofrekventnih smetnji
-
Način montaže: Montaža na DIN šinu
-
Dimenzije: Otprilike 100 mm širine
-
Kompatibilnost: Kompatibilno sa GE Mark VI i Mark VIe sistemima
-
Podrška za redundanciju: Podržava TMR konfiguracije
-
Grupisanje serije Mark: Grupa jedan
-
Pinovi prekidača: 2 metalna pina
