Pregled

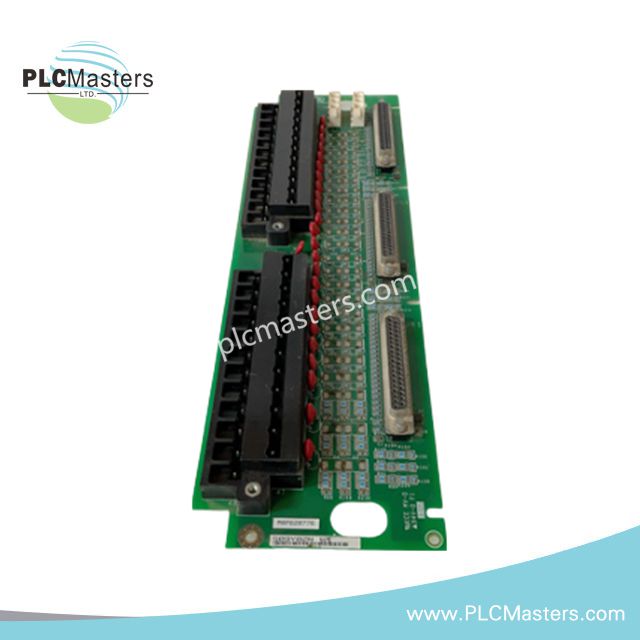

IS200TBCIH2BBC je Kontaktna Ulazna Terminalna Tabla sa Grupnom Izolacijom koju je razvio General Electric (GE). Radi unutar Mark VIe Distribuisanog Kontrolnog Sistema (DCS). Ova tabla prihvata 24 suva kontakt ulaza sa terenskih uređaja. Pruža električnu izolaciju, zaštitu od prenapona i filtriranje šuma. Tabla podržava simplex, dual i trostruke modularne redundantne (TMR) konfiguracije. Široko se koristi u sistemima kontrole gasnih i parnih turbina.
Tehničke Specifikacije
-
Broj dela: IS200TBCIH2BBC
-
Proizvođač: General Electric (GE)
-
Serija: Mark VIe
-
Funkcija: Kontaktna Ulazna Terminalna Tabla sa Grupnom Izolacijom
-
Ulazni Kanali: 24 suva kontakt ulaza
-
Ulazni Napon: 24 VDC
-
Potrošnja Energije: 20.6 W
-
Ulazni Filter: Hardverski filter sa vremenom odziva od 4 ms
-
Radna Temperatura: –30°C do +65°C
-
Montiranje: Montira se na panel sa uklonjivim terminalnim blokovima
-
Podrška za Debljinu Žice: Do #12 AWG
-
Konektori: JR1, JS1, JT1 za I/O paket; JE1, JE2 za napon ekscitacije
-
Kompatibilnost: Radi sa PDIA I/O paketima; podržava simplex, dual i TMR sisteme
-
Zamenski Modul: TBCIH2C
-
Zaštita PCB-a: Konformalni premaz
-
Referenca u Priručniku: GEH-6721 Tom II
-
Tip Povezivanja: Kablovi ili J-Port
