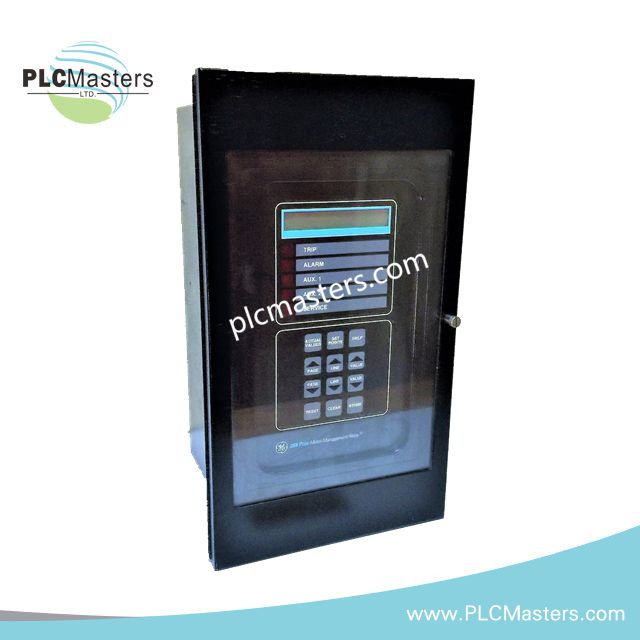

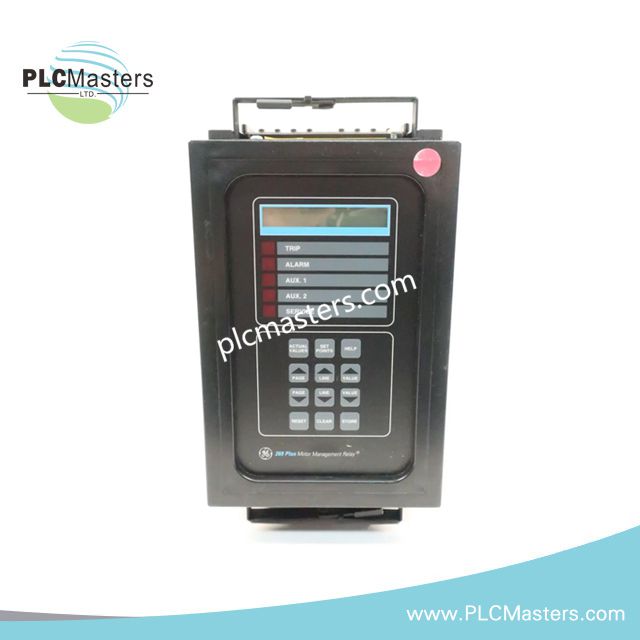

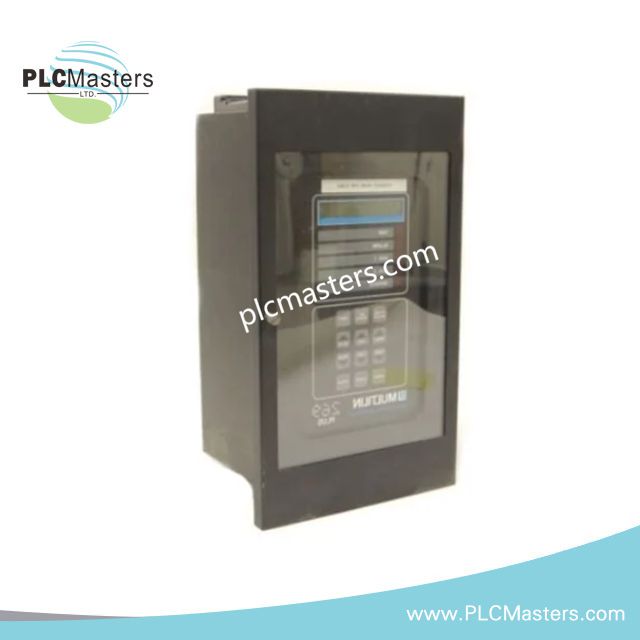

GE Multilin 269PLUS-D/O-111-100P-HI Relej za zaštitu motora

Pregled

GE Multilin 269PLUS‑D/O‑111‑100P‑HI je izvlačni relej za zaštitu motora dizajniran da štiti srednje velike AC motore u zahtevnim industrijskim okruženjima. Pruža napredno termičko modelovanje, nadzor struje i napona, kao i brzo otkrivanje kvarova kako bi se osiguralo pouzdano i efikasno funkcionisanje motora. Pored toga, besprekorno se integriše sa automatizovanim sistemima, nudeći dijagnostiku u realnom vremenu i snimanje događaja za proaktivno održavanje.

Ključne karakteristike i prednosti

• Sveobuhvatna zaštita od preopterećenja, neuravnoteženosti faza, zemljospojeva i kratkih spojeva.

• Modelovanje termičkog preopterećenja korišćenjem RTD ulaza za sprečavanje pregrevanja i oštećenja motora.

• Nadzor u realnom vremenu struje, napona i uslova opterećenja povećava operativnu bezbednost.

• Fleksibilne opcije komunikacije, uključujući RS485 sa Modbus RTU, podržavaju SCADA integraciju.

• Korisnički prijatan prednji panel sa LED/LCD ekranom omogućava lokalnu kontrolu i jednostavnu konfiguraciju.

• Smanjuje troškove održavanja kroz prediktivni nadzor i analizu istorije događaja.

• Izvlačni dizajn omogućava brzu instalaciju i uklanjanje bez zastoja sistema.

Tehničke specifikacije

• Nazivna struja: 100 A (opseg ulaza CT)

• Napajanje upravljača: 90–300 V DC / 80–265 V AC

• Zaštitne funkcije:

• Termičko preopterećenje (podržava 10 Ω bakarni RTD)

• Detekcija faznog disbalansa i gubitka faze

• Detekcija zemljospoja

• Zaštita od preopterećenja i kratkog spoja

• Praćenje podstruje za detekciju gubitka opterećenja

• Ulazi/Izlazi:

• Digitalni ulazi za kontrolne signale

• 4 relejna izlaza za isključenje, alarm i pomoćne funkcije

• Komunikacioni interfejsi: RS485 sa Modbus RTU; opciono Ethernet moduli

• Radna temperatura: –20 °C do +70 °C

• Montaža: Montaža na panel, verzija sa izvlačenjem

• Prikaz: LED/LCD indikatori za status u realnom vremenu i kodove grešaka

• Težina: 2,3 kg

Tipične primene

Relej 269PLUS‑D/O‑111‑100P‑HI štiti motore u pumpama, ventilatorima, kompresorima, transporterima i drugoj industrijskoj opremi. Bešavno se integriše u postojeće upravljačke sisteme, osiguravajući siguran i efikasan rad motora pod promenljivim opterećenjima. Na primer, može sprečiti skupe zastoje u postrojenjima za preradu vode ili proizvodnim pogonima tako što rano detektuje abnormalne uslove rada.

Podrška & Održavanje

GE Multilin nudi sveobuhvatnu podršku, uključujući ažuriranja firmvera, usluge kalibracije i tehničke savete. Redovno praćenje dnevnika događaja pomaže inženjerima da planiraju prediktivno održavanje, produže vek trajanja motora i smanje neočekivane kvarove.

Česta pitanja

P: Koje vrste motora ovaj relej može da štiti?
O: Pogodan je za srednje velike AC motore koji se koriste u pumpama, ventilatorima, kompresorima i transporterima.

P: Da li podržava SCADA integraciju?
O: Da, komunicira putem RS485 Modbus RTU i opcionih Ethernet modula.

P: Mogu li povezati RTD senzore za termičku zaštitu?
O: Da, podržava 10 Ω bakarne RTD senzore za precizno praćenje termičkog preopterećenja.

P: Koji je radni temperaturni opseg?
O: Relej radi sigurno u temperaturnom opsegu od –20 °C do +70 °C.

P: Koliko je jednostavna instalacija i održavanje?
O: Dizajn sa izvlačenjem omogućava brzu instalaciju, uklanjanje i održavanje bez zastoja sistema.
