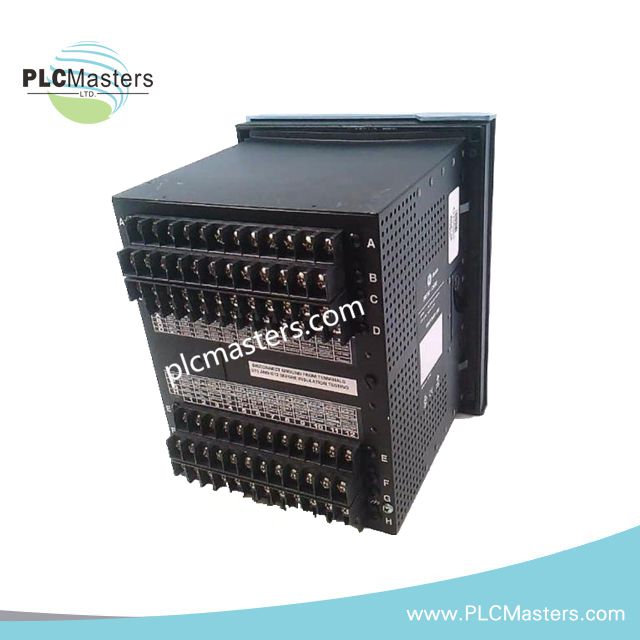

GE Multilin 750-P5-G5-S1-HI-A20-R-E relej za zaštitu izvoda

Opis proizvoda

 Relej za upravljanje izvodom GE Multilin serije SR750, model 750-P5-G5-S1-HI-A20-R-E, napredni je numerički zaštitni uređaj projektovan za zaštitu izvoda srednjeg napona u trafostanicama elektrodistribucija i industrijskim sistemima za distribuciju električne energije. Objedinjuje funkcije zaštite, upravljanja, merenja, nadzora i komunikacije u jednoj kompaktnoj relejskoj platformi.

Projektovan za kontinuirani rad u zahtevnim električnim okruženjima, ovaj relej podržava visoko precizno merenje struje i napona, fleksibilnu programabilnu logiku i široke I/O mogućnosti, omogućavajući pouzdanu zaštitu izvoda i neometanu integraciju sa SCADA sistemima.

Pregled ključnih funkcija

 750-P5-G5-S1-HI-A20-R-E omogućava brzo i selektivno otkrivanje kvarova na izvodima izloženim preopterećenjima, kratkim spojevima, zemljospojevima i neuobičajenim naponskim uslovima. Ugrađena logika omogućava prilagođene šeme upravljanja, kao što su nadzor prekidača, logika isključenja, alarmi i međusobno blokiranje, bez potrebe za spoljnim PLC uređajima.

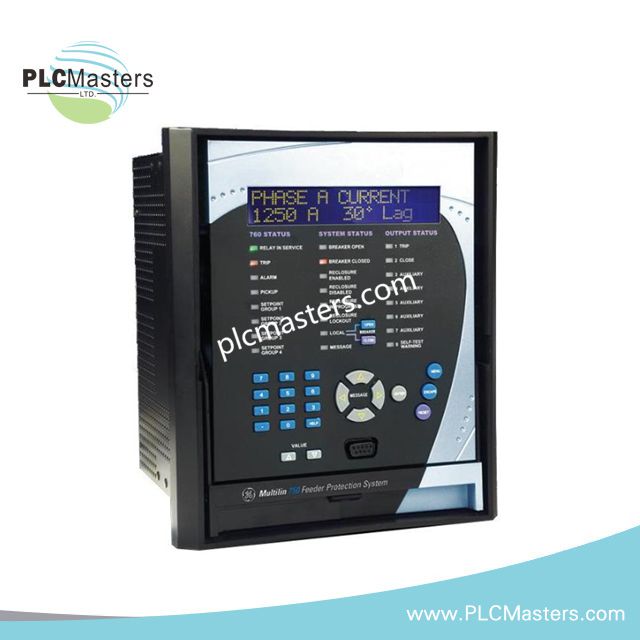

Unapređeni displej na prednjoj ploči sa tastaturom podržava lokalnu konfiguraciju, dijagnostiku i pregled stanja sistema u realnom vremenu.

Tehničke specifikacije

• Serija releja: GE Multilin SR750 relej za upravljanje izvodom

• Ulazi fazne struje: nominalno 5 A

• Ulaz struje nultog redosleda: 1 A

• Naponski ulazi: nominalno 100–120 VAC preko naponskih transformatora

• Zaštitne funkcije:

• Prekostrujna zaštita faza (trenutna, vremenska, inverzna)

• Zaštita od zemljospoja

• Neravnoteža faza / negativna sekvenca

• Podnaponska i prenaponska zaštita

• Zaštita od otkaza prekidača i nadzor strujnog kola isključenja

• Upravljačke funkcije:

• Upravljanje isključenjem izvoda i alarmima

• Nadzor statusa prekidača

• Programabilna logika (FlexLogic™)

• Analogni izlazi: osam izlaza 4–20 mA za merenje i povratne SCADA informacije

• Digitalni izlazi: više relejnih kontakata tipa A / tipa C za isključenje i signalizaciju

• Komunikacija: RS485 sa Modbus RTU protokolom; Ethernet je dostupan u zavisnosti od konfiguracije

• Pomoćno napajanje (HI):

• 88–300 VDC

• 70–265 VAC, 48–62 Hz

• Korisnički interfejs: unapređeni LCD displej, prednja tastatura, crvena LED lampica za zatvoren prekidač

• Montaža: šasija releja za montažu na panel

• Radna temperatura: −40 °C do +60 °C

• Težina: 10 lb

Tipične primene

• Zaštita izvoda srednjeg napona u trafostanicama elektrodistribucija

• Industrijski sistemi za distribuciju električne energije

• Postrojenja za rudarstvo, naftu i gas i tešku proizvodnju

• Kritična infrastruktura koja zahteva visoku pouzdanost i detaljne zapise o kvarovima

Često postavljana pitanja

P: Da li se ovaj relej može integrisati u postojeće SCADA sisteme?
O: Da.  750-P5-G5-S1-HI-A20-R-E podržava komunikaciju putem Modbus RTU protokola i opcioni Ethernet, što omogućava jednostavnu integraciju sa SCADA ili DCS sistemima.

P: Da li relej podržava prilagođene logičke šeme?
O: Da. GE Multilin FlexLogic™ omogućava korisnički definisanu zaštitnu i upravljačku logiku bez dodatnog hardvera.

P: Da li je relej pogodan za zahtevna okruženja?
O: Da. Predviđen je za širok temperaturni opseg i projektovan za kontinuirani rad u električnim okruženjima industrijskog standarda.
