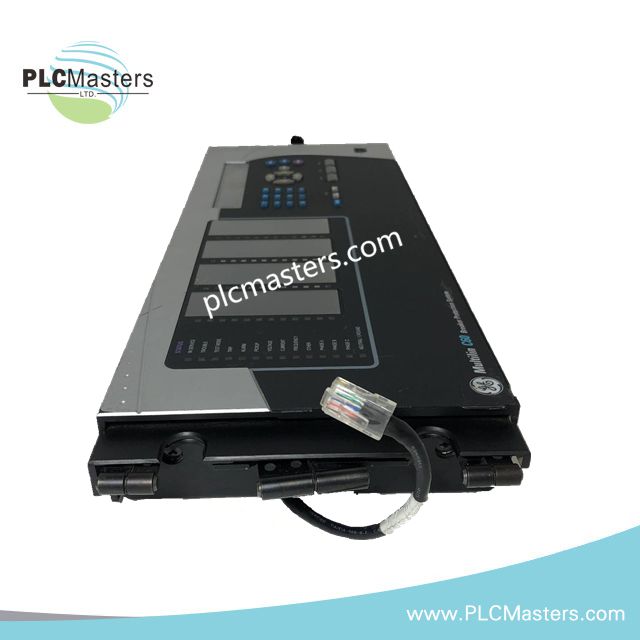

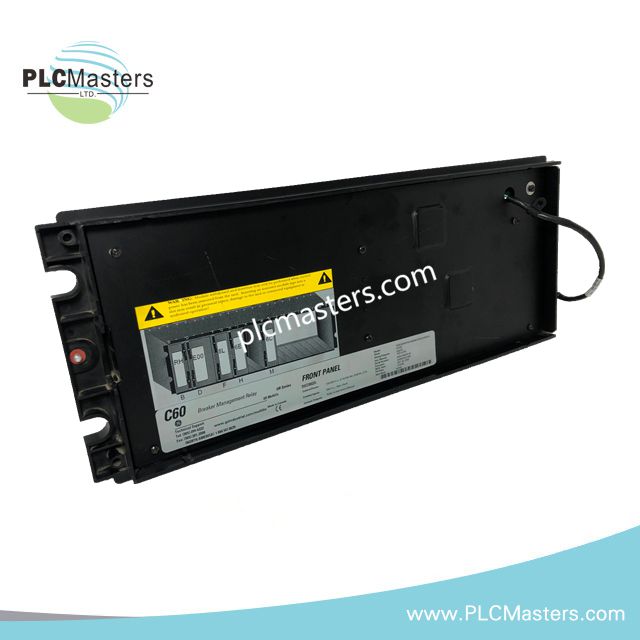

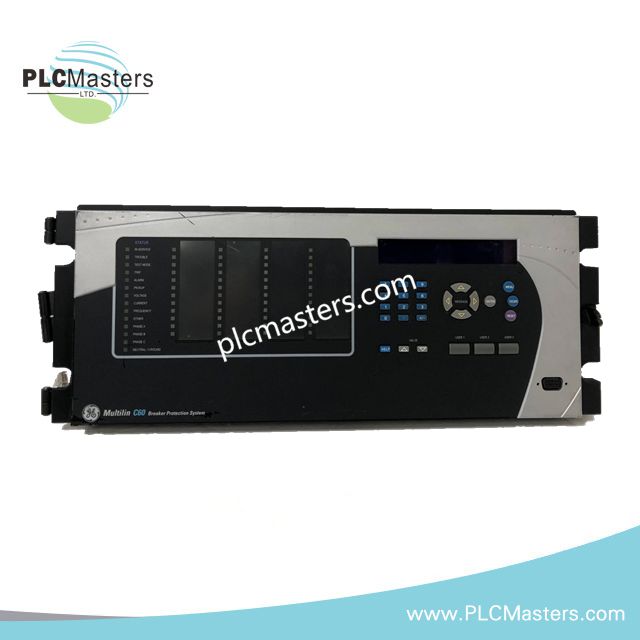

GE Multilin C60TG3HLH relej za zaštitu i upravljanje prekidačem

Opis proizvoda

GE Multilin C60TG3HLH je visokoperformansni relej za zaštitu i kontrolu prekidača dizajniran za moderne prenosne i distributivne trafostanice. Pruža sveobuhvatnu zaštitu, nadzor i automatizaciju prekidača, podržavajući složene konfiguracije sabirnica, uključujući šeme prekidač-i-po-polovina i prstenaste sabirnice. Štaviše, njegov modularni dizajn omogućava besprekornu integraciju unutar Universal Relay (UR) porodice, omogućavajući fleksibilnu primenu u različitim aplikacijama trafostanica. Ovaj relej poboljšava pouzdanost sistema, smanjuje potrebe za održavanjem i pojednostavljuje tokove automatizacije trafostanica.

Ključne karakteristike

• Kompletna zaštita prekidača sa brzom detekcijom kvara za minimiziranje zastoja.

• Funkcije nadzora kruga isključenja i provere sinhronizacije obezbeđuju operativnu bezbednost.

• Programabilni FlexLogic™ omogućava prilagođenu automatizaciju za složene šeme trafostanica.

• Višestruki digitalni i analogni ulazi/izlazi za precizno praćenje i kontrolu.

• Brze komunikacione interfejse, uključujući IEC 61850, Modbus, DNP3 i Ethernet.

• Robusna konstrukcija prilagođena za teške industrijske uslove, rad u opsegu od –40 °C do +70 °C.

Tehničke specifikacije

• Zaštitne funkcije: Zaštita od kvara prekidača, nadzor trip kola, provera sinhronizma, logika ponovnog uključenja.

• Upravljačke funkcije: Kontrola otvaranja/zatvaranja prekidača, šeme međusobnih blokada sa dvostrukim sabirnicama, FlexLogic™ automatizacija.

• Ulazi/Izlazi: Više digitalnih ulaza/izlaza, analogni ulazi za CT signale.

• Komunikacioni protokoli: IEC 61850 izdanje 2, Modbus, DNP3, RS485, Ethernet.

• Brzina izvršenja: Brzo, determinističko izvršavanje programabilne logike za automatizaciju trafostanica.

• Montiranje: Modularni nosač unutar UR kućišta.

• Radna temperatura: –40 °C do +70 °C.

Tipične primene

• Prenosne i distributivne trafostanice koje zahtevaju složene konfiguracije sabirnica.

• Sistemi kojima je potrebna integrisana zaštita od kvara prekidača i nadzor trip kola.

• Trafostanice koje koriste SCADA ili automatizaciju zasnovanu na IEC 61850.

• Šeme automatizacije koje uključuju dvostruke prekidače ili konfiguracije ring bus.

Česta pitanja

P: Može li se C60TG3HLH relej integrisati sa postojećim SCADA sistemima?
A: Da, podržava više protokola uključujući IEC 61850, Modbus i DNP3 za besprekornu integraciju.

P: Koje konfiguracije sabirnica ovaj relej podržava?
A: Podržava konfiguracije breaker-and-a-half, ring bus i druge složene konfiguracije.

P: Da li je relej pogodan za ekstremne temperature?
A: Da, pouzdano radi u temperaturnom opsegu od –40 °C do +70 °C.

P: Kako FlexLogic™ unapređuje automatizaciju trafostanica?
A: FlexLogic™ omogućava prilagođenu programabilnu automatizaciju za implementaciju međusobnih blokada, sekvenci i složene upravljačke logike.
