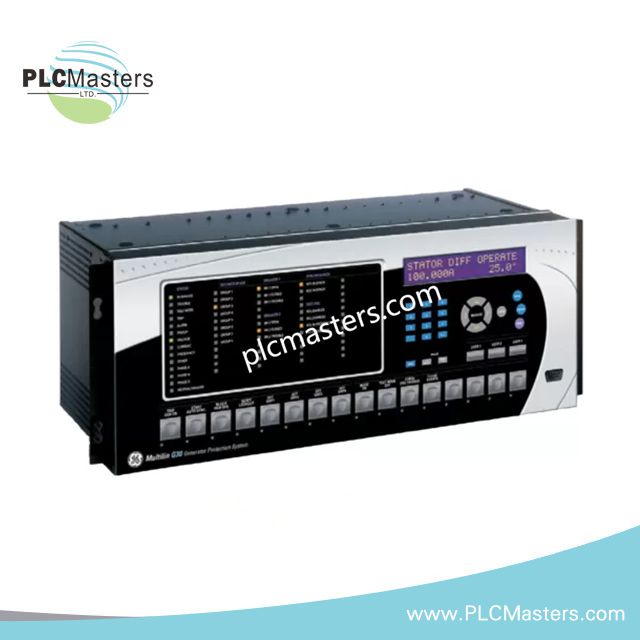

GE Multilin G30U03HKH modul za zaštitu generatora

Pregled

GE Multilin G30U03HKH je visokoperformansni relej za zaštitu generatora dizajniran za male do srednje sinhrone i asinhrone generatore. Pruža brzu i pouzdanu zaštitu uz integraciju naprednih funkcija kontrole, nadzora i komunikacije. Pored toga, modularni dizajn pojednostavljuje proširenje sistema i održavanje, omogućavajući fleksibilnu konfiguraciju za različite industrijske i komunalne primene. Ovaj relej obezbeđuje kontinuirani rad generatora i smanjuje vreme zastoja preciznim otkrivanjem kvarova i snimanjem događaja visoke rezolucije.

Ključne karakteristike i funkcionalni istaknuti detalji

• Sveobuhvatna zaštita namotaja generatora, uključujući diferencijalnu i preopterećenu zaštitu.

• Napredna automatizacija sa programabilnom logikom za prilagođene šeme upravljanja.

• Integrisani nadzor napona, frekvencije, obrnute snage i gubitka polja.

• Podržava više komunikacionih protokola, uključujući Ethernet, Modbus, DNP3 i IEC 61850.

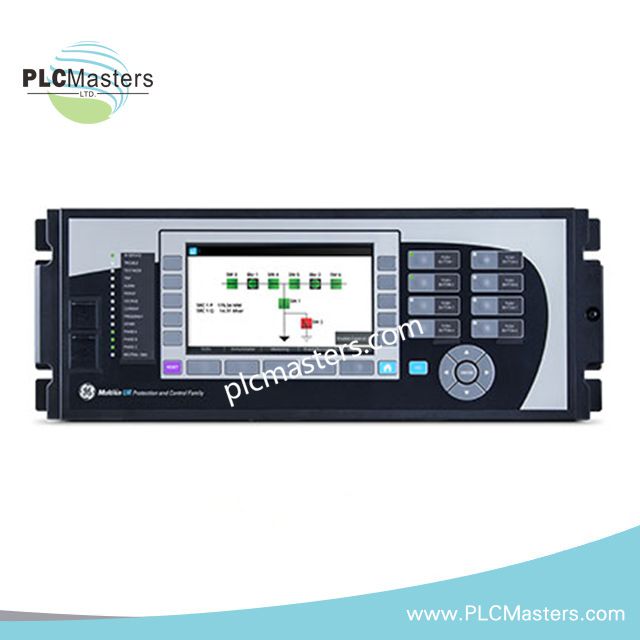

• Lokalni kolor displej pruža vizuelizaciju u realnom vremenu i pojednostavljen interfejs za operatera.

• Snimanje kvarova i poremećaja visoke rezolucije podržava brzo otklanjanje problema i održavanje.

• Modularni dizajn za montažu na panel za industrijska okruženja obezbeđuje izdržljivost i skalabilnost.

Tehničke specifikacije

• Tip: Modul releja za zaštitu generatora

• Proizvođač: GE

• Broj dela: G30U03HKH

• Zaštitne funkcije:

• Diferencijalna zaštita namotaja generatora

• Zaštita od preopterećenja, zemljospojnog kvara i obrnutog napajanja

• Zaštita napona i frekvencije

• Detekcija gubitka polja

• Automatizacija i kontrola: Programabilna logika, kontrola prekidača, međusobno zaključavanje polja

• Komunikacioni interfejsi: Ethernet, RS485, Modbus, DNP3, IEC 61850

• Ulazi/Izlazi: Obimne digitalne i analogne I/O opcije

• Napajanje: Univerzalni AC/DC ulaz (24–250 VDC ili 90–250 VAC)

• Prikaz: HMI u punoj boji za nadzor i kontrolu

• Ugradnja: Robusna konstrukcija za ugradnju na panel

Tipične primene

• Mali do srednji parni, hidraulični i turbine sa sagorevanjem

• Kombinovane generator-transformator jedinice

• Industrijski pogoni, komunalna preduzeća i postrojenja za proizvodnju električne energije

• Integracija u Sisteme automatizacije trafostanica (SAS) za centralizovanu kontrolu

Česta pitanja

P: Koje generatore G30U03HKH može da štiti?
A: Štiti male do srednje parne, hidraulične i turbine sa sagorevanjem, uključujući kombinovane generator-transformator jedinice.

P: Koji komunikacioni protokoli su podržani?
A: Relej podržava Ethernet, RS485, Modbus, DNP3 i IEC 61850 za fleksibilnu integraciju.

P: Da li može da snima događaje kvara?
A: Da, obezbeđuje visokorezolutno snimanje smetnji i sekvence događaja za rešavanje problema.

P: Da li je modul pogodan za ugradnju na panel?
A: Da, dizajniran je za robusno ugradnju na panel u industrijskim okruženjima.
