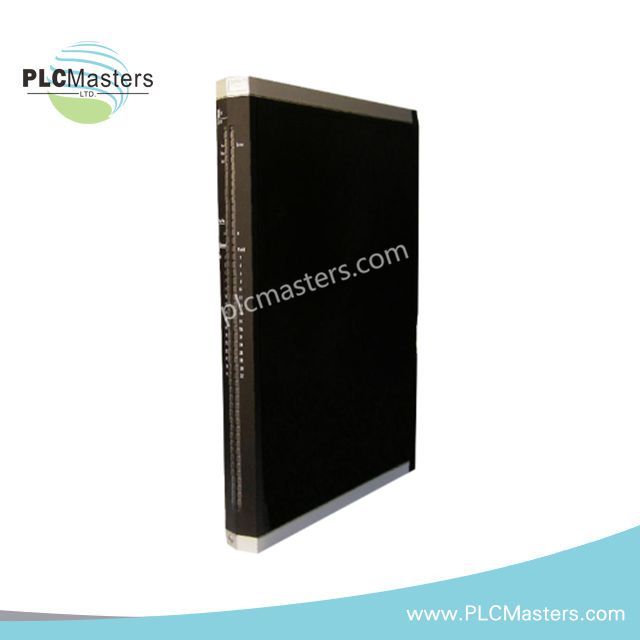

HIMA X-AI 3201 Modul za analogni ulaz

Pregled

 HIMA X-AI 3201 je modul sa 32 kanala za analogni ulaz za HIMax® sistem za bezbednosnu kontrolu. Prikuplja signale visoke integriteta sa uređaja na terenu kao što su predajnici i senzori. Štaviše, podržava više tipova ulaza i vrši naprednu dijagnostiku za otkrivanje grešaka. Stoga je pogodan za aplikacije kritične za bezbednost u naftnoj i gasnoj, hemijskoj i industriji proizvodnje električne energije.

Tehničke specifikacije

• Tip modula: Analogni ulaz

• Broj kanala: 32

• Tipovi ulaznih signala: 0–20 mA, 4–20 mA, 0–10 V (putem spoljnog otpornika)

• Rezolucija: 16-bitna

• Tačnost: ±0,1% pune skale

• Ulazni otpor: >250 Ω (ulaz struje)

• Izolacija: Galvanska izolacija odvaja kanale od sistemske magistrale

• Dijagnostičke funkcije:

• Otkriva uslove prekida kola

• Otkriva uslove kratkog spoja

• Prati prekoračenje i nedovoljno merenje opsega

• Napajanje: 5 V DC putem sistemske pozadine

• Radna temperatura: –20°C do +60°C

• Temperatura skladištenja: –40°C do +85°C

• Klasa zaštite: IP20

• Proizvođač: HIMA

• Broj proizvoda: X-AI 32 01

• Napon napajanja: 24 VDC

• Maksimalni ulaz struje:

• Min: 500 mA (bez kanala/napajanja predajnika)

• Max: 1,5 A (ako je napajanje predajnika u kratkom spoju)

• Dimenzije (D x Š x V): 23 × 2,92 × 31 cm

• Težina: 1,4 kg
