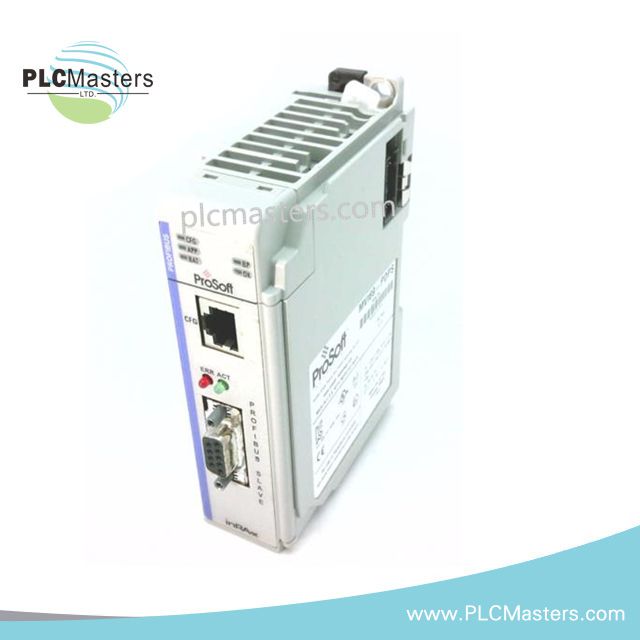

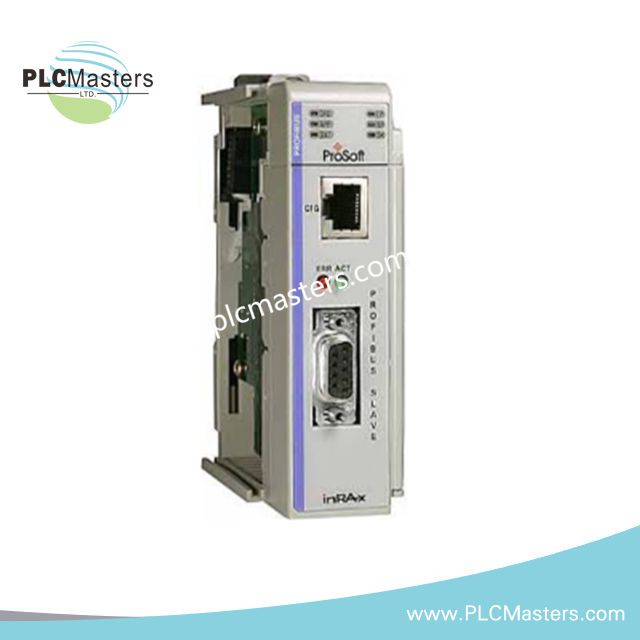

PROSOFT MVI69-PDPS PROFIBUS DP Slave komunikacioni modul

Opis proizvoda

ProSoft MVI69‑PDPS je PROFIBUS DP Slave komunikacioni modul dizajniran posebno za Rockwell Automation CompactLogix i MicroLogix 1500 kontrolere. Omogućava besprekornu i pouzdanu integraciju Rockwell PLC-ova u PROFIBUS DP mreže, olakšavajući doslednu razmenu podataka između uređaja od više proizvođača. Štaviše, njegova robusna konstrukcija obezbeđuje stabilan rad u zahtevnim industrijskim okruženjima. Korisnički prijatna konfiguracija modula, putem ProSoft Configuration Builder (PCB), omogućava inženjerima efikasno postavljanje složenih mreža.

Ključne karakteristike i funkcionalni istaci

• Funkcioniše kao PROFIBUS DP V0 slave uređaj, obezbeđujući potpunu mrežnu kompatibilnost.

• Podržava do 244 bajta ulaznih i izlaznih podataka za fleksibilnu integraciju sistema.

• Dizajn sa jednim slotom omogućava brzu instalaciju unutar 1769 sabirnica.

• Ugrađena dijagnostika pojednostavljuje otklanjanje problema, poboljšavajući radno vreme.

• Širok opseg radne temperature i otpornost na vlagu obezbeđuju pouzdan rad na terenu.

• RJ45 port za konfiguraciju omogućava jednostavno RS-232 podešavanje bez dodatnog hardvera.

Tehničke specifikacije

• Model: ProSoft MVI69‑PDPS

• Tip: PROFIBUS DP Slave komunikacioni modul

• Kompatibilnost: CompactLogix i MicroLogix 1500 kontroleri

• Mrežni protokol: PROFIBUS DP V0 (Slave)

• Kapacitet podataka: 244 bajta ulaz / 244 bajta izlaz

• Interna baza podataka: 400 registara (reč) dostupno

• Struja opterećenja sabirnice: ~800 mA pri 5 VDC

• Power Supply: Obezbeđeno preko 1769 ležišta

• Operating Temperature: 0 °C do 60 °C (32 °F do 140 °F)

• Storage Temperature: −40 °C do 85 °C (−40 °F do 185 °F)

• Vlažnost: 5% do 95% bez kondenzacije

• Communication Baud Rate: 9.6 kbps do 12 Mbps

• Form Factor: Jednoslotni, kompatibilan sa 1769 ležištem

• LED Indicators: Napajanje, Status modula, Status aplikacije, Aktivnost serijskog porta, Status greške

• Težina: 0.5 Kg

• Softver za konfiguraciju: ProSoft Configuration Builder (PCB)

Tipične primene

• Power & Distribution: Integrirajte CompactLogix kontrolere u trafostanice sa PROFIBUS podrškom za pouzdan nadzor.

• Petrochemical Plants: Povežite Rockwell PLC-ove sa PROFIBUS DP sistemima različitih proizvođača za nadzor i upravljanje.

• Water & Gas Utilities: Omogućite neometanu komunikaciju između kontrolera i uređaja na terenu za automatizovano upravljanje.

• SCADA/DCS Systems: Poboljšajte razmenu podataka između platformi za potrebe kontrole i izveštavanja.

Česta pitanja

Q1: Koji Rockwell kontroleri su kompatibilni sa MVI69‑PDPS?
A1: Podržava CompactLogix i MicroLogix 1500 serije, osim određenih modela kao što je 1769-L23E-QBFC1B.

Q2: Kako da konfigurišem modul?
A2: Koristite ProSoft Configuration Builder (PCB) softver preko RS-232 CFG porta sa priloženim DB-9M kablom.

Q3: Koji je maksimalni protok podataka?
A3: Modul može da obradi do 244 bajta ulaznih i 244 bajta izlaznih podataka, u zavisnosti od konfiguracije sistema.

Q4: Može li da radi u teškim industrijskim uslovima?
A4: Da, radi u temperaturnom opsegu od 0 °C do 60 °C i može da podnese vlažnost bez kondenzacije od 5% do 95%.
