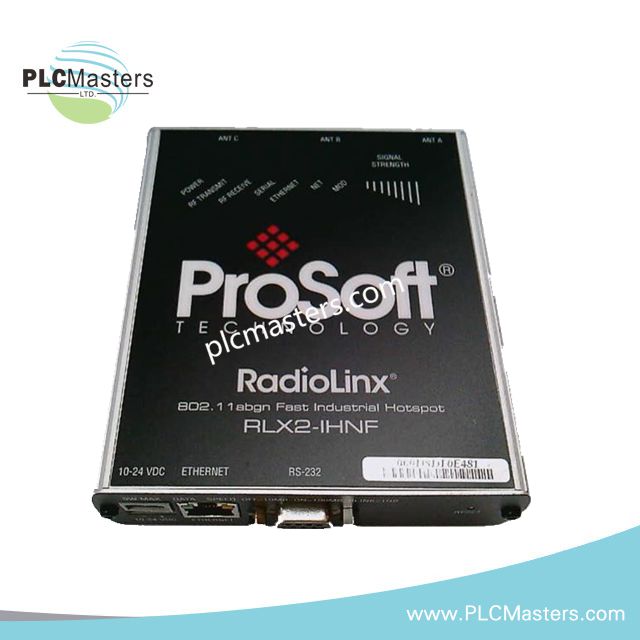

ProSoft RLX2-IHNF industrijski bežični radio uređaj

Industrijski bežični radio-uređaj ProSoft RLX2-IHNF

Konfigurisan za brzu bežičnu Ethernet komunikaciju u industrijskim mrežama, ProSoft RLX2-IHNF (RLX2 industrijski bežični radio-uređaj) pruža funkcije bežičnog mosta, repetitora, klijenta i pristupne tačke. Podržava rad prema standardu IEEE 802.11a/b/g/n, dvopojasnu radio-komunikaciju, 2x2 MIMO i brzine prenosa podataka do 300 Mbps.

Hardverske specifikacije

Karakteristike bežične mreže ProSoft RadioLinx

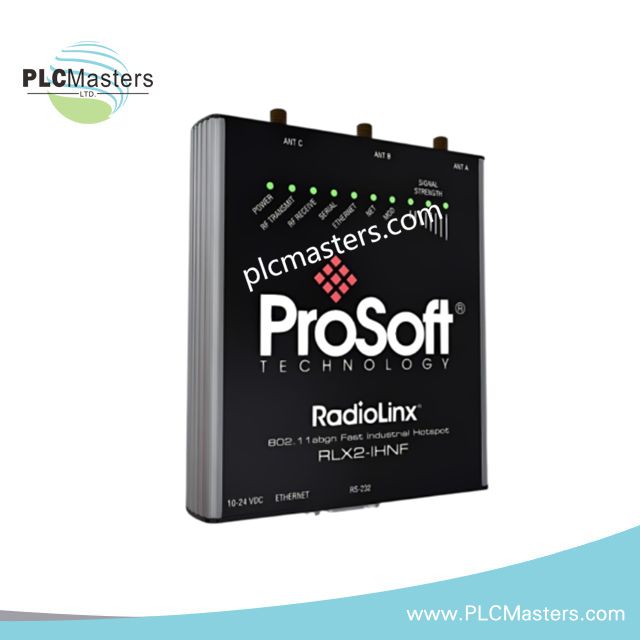

RLX2-IHNF koristi MIMO radio-arhitekturu za podršku brzinama prenosa paketa do 300 Mbps. Obezbeđena su tri RP-SMA antenska interfejsa za povezivanje spoljnih antena.

Radio-uređaj radi u opsezima 2.4 GHz i 5 GHz, u zavisnosti od konfigurisanih bežičnih kanala i važećih regionalnih radio-propisa. Ethernet interfejs podržava 10/100/1000 Base-T komunikaciju preko RJ45 konektora.

Bežični režimi rada obuhvataju konfiguracije pristupne tačke, repetitora, klijenta i bežičnog mosta. Ovi režimi omogućavaju uređaju da učestvuje u arhitekturama point-to-point, point-to-multipoint i proširenja mreže.

Dostavljeni podaci navode vreme prebacivanja kraće od 10 ms za brzo roming povezivanje. Ova karakteristika podržava kretanje bežičnih klijenata tamo gde je potrebna neprekidna mrežna komunikacija.

Mrežne funkcije obuhvataju VLAN, NAT, QoS i IGMP Snooping. Bezbednosne funkcije obuhvataju mehanizme WPA i WPA2 sa opcijama 802.1X i AES.

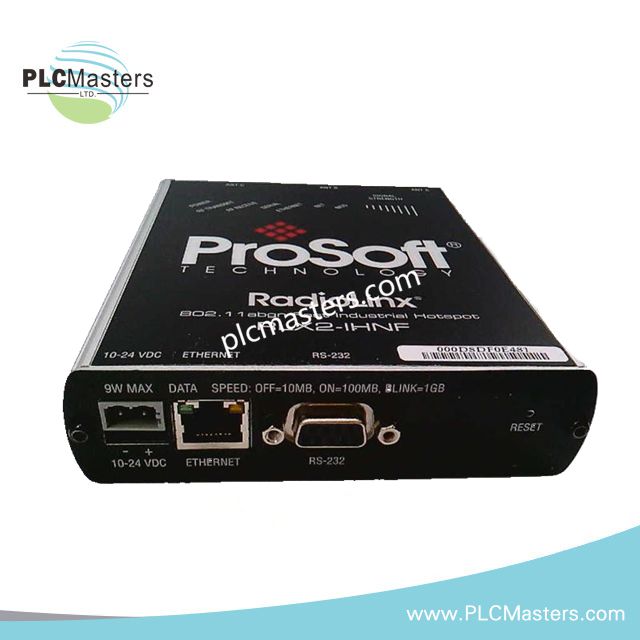

Uređaj ima RS-232 DB9 interfejs za enkapsulaciju serijskih podataka ili funkcije konfiguracije. Aluminijumsko kućište podržava montažu na DIN šinu ili panel.

Često postavljana pitanja

P: Može li RLX2-IHNF da radi i na jednosmerno napajanje i na PoE?
O: Da. Prema isporučenim specifikacijama, uređaj podržava ulaz od 10 do 24 VDC i napajanje putem Ethernet-a usklađeno sa standardom IEEE 802.3af.

P: Koliko priključaka za spoljne antene je obezbeđeno?
O: Prema isporučenoj specifikaciji hardvera, uređaj ima tri ženska RP-SMA antenska konektora.

P: Koji bežični standardi i koja maksimalna brzina prenosa podataka su podržani?
O: Radio podržava rad po standardu IEEE 802.11a/b/g/n sa 2x2 MIMO i navedenom maksimalnom brzinom prenosa podataka od 300 Mbps.

Smernice za instalaciju na terenu

Instalirajte RLX2-IHNF na stabilnu DIN šinu ili odgovarajuću površinu panela, uz dovoljan razmak unutar kućišta.

Koristite oklopljene Ethernet kablove kada to zahteva okolno elektromagnetno okruženje. Ethernet, antenske i vodove jednosmernog napajanja odvojite od strujnih kola motora, pogona i sklopnih kola velike struje.

Povežite spoljne antene pomoću kompatibilnih RP-SMA sklopova i sprovedite antenski kabl u skladu sa preporukama sistemskog dizajna. Izbegavajte oštra savijanja kabla i nepotrebnu dužinu kabla.

Priključak zaštitnog uzemljenja izvedite u skladu sa odgovarajućom šemom industrijskog kućišta i uzemljenja. Izbegavajte stvaranje neželjenih petlji uzemljenja između odvojeno uzemljene mrežne opreme.

Pre dovođenja napajanja proverite polaritet i napon jednosmernog napajanja. Kada se koristi PoE, potvrdite da je napajanje usklađeno sa zahtevima standarda IEEE 802.3af.

Za bežičnu implementaciju proverite dodelu kanala, orijentaciju antena, pokrivenost radio-signalom i nivoe smetnji pre puštanja u rad. VLAN, QoS, NAT i multicast funkcije konfigurišite samo kada to zahteva mrežna arhitektura.

Za instalacije koje obuhvataju zahteve za opasne lokacije, pre instalacije proverite tačnu oznaku sertifikacije isporučene varijante RLX2-IHNF. Primena sertifikata zavisi od konkretnog hardvera i uslova instalacije.
