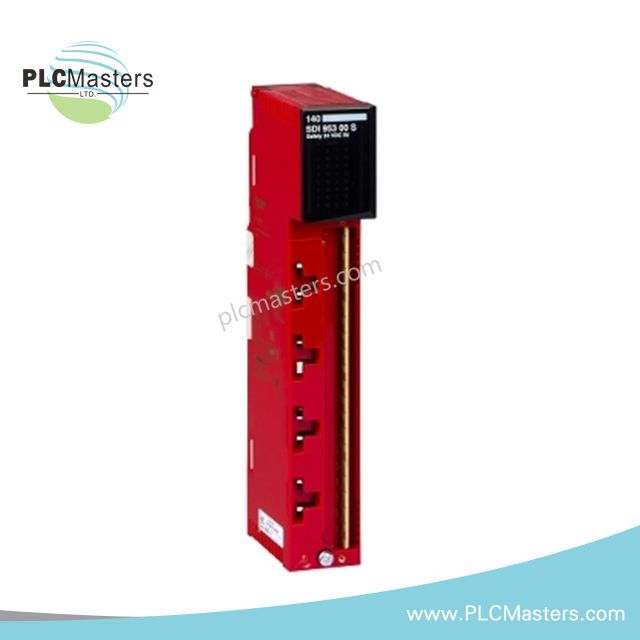

Schneider 140SDI95300S modul za diskretni ulaz sa sigurnosnom ocenom

Pregled

 140SDI95300S je modul za diskretni ulaz sa sigurnosnom ocenom iz Schneider Electric serije Modicon Quantum. Pruža 16 izolovanih digitalnih ulaza za 24 VDC signale. Podržava pozitivnu logiku (izvor) i dizajniran je za sisteme kritične za bezbednost kao što su hitni prekidači i sigurnosni međuspojleri. Modul obezbeđuje visok integritet nadzora ulaza i usklađen je sa relevantnim sigurnosnim standardima.

Tehničke specifikacije

• Serija proizvoda: Modicon Quantum

• Broj modela: 140SDI95300S

• Funkcija: Modul za diskretni ulaz sa sigurnosnom ocenom

• Broj ulaza: 16 digitalnih ulaza

• Ulazni napon: 24 VDC (pozitivna logika)

• Prag ulazne struje: ≥ 3 mA

• Tip ulaza: Izvorni (pozitivna logika)

• Izolacija: Izolacija kanal-po-kanal i kanal-po-bus

• Montiranje: Quantum ležište

• Garantovano stanje napona 1: 11 do 30 V DC

• Garantovano stanje napona 0: -3 do 5 V DC

• Garantovana struja stanja 1: ≥ 3 mA

• Garantovana struja stanja 0: ≤ 1.5 mA

• Napajanje senzora: 19.2 do 30 V

• Ulazni otpor: 3675 Ohm

• Apsolutni maksimalni ulazni napon: 30 V

• Vreme odziva: ≤ 25 ms (i za rastuće i za opadajuće ivice)

• Zaštita: Interni ispravljač

• Ocena osigurača: 1 A, brzo topljenje

• Rasipanje snage: 2.75 W + 0.25 W po aktivnoj tački

• Ocena izolacije: 1500 Vrms na 1 minut između grupe i bus-a

• Dijagnostika: Interna greška kanala, detekcija prekinutog kabla, detekcija kvara sistema

• LED indikatori:

• 1 zelena LED za komunikaciju na bus-u (Aktivno)

• 1 crvena LED za eksternu grešku (Greška)

• 16 zelenih LED za status ulaza

• 16 crvenih LED za kvar sistema ili interne greške

• Radna temperatura: 0°C do +60°C

• Temperatura skladištenja: -40°C do +85°C

• Vlažnost: 5–95% RH, bez kondenzacije

• Potrošnja struje na bus-u: 550 mA

• Dimenzije pakovanja: 31.2 cm x 16.3 cm x 4.8 cm

• Težina: 0.45 kg
