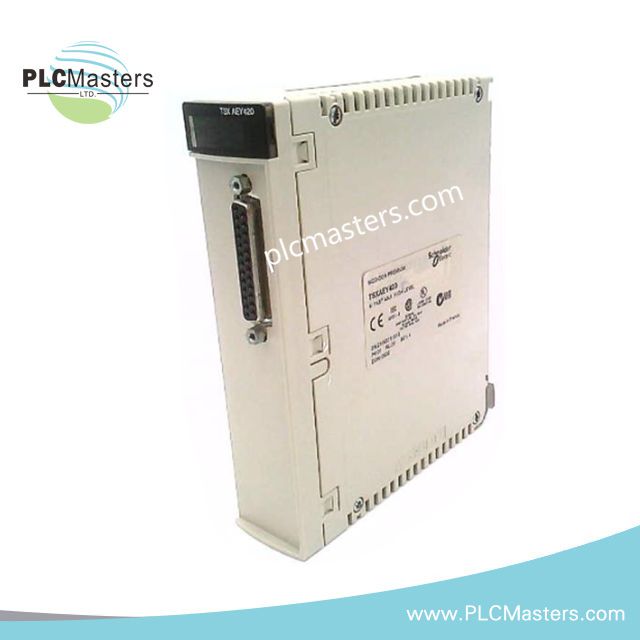

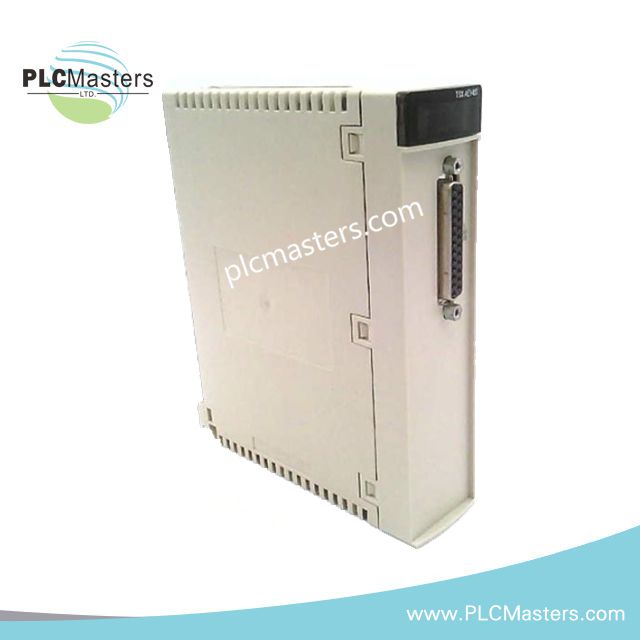

Schneider Electric TSXAEY420 modul za analogni ulaz

Pregled

Schneider Electric TSXAEY420 je visokoperformansni modul za analogne ulaze dizajniran za Modicon Premium automatizacijsku platformu. Hvata brze i precizne analogne signale iz zahtevnih industrijskih procesa, obezbeđujući pouzdano prikupljanje podataka u opsezima merenja struje i napona. Modul koristi 16-bitni konvertor koji održava izvrsnu tačnost čak i u promenljivim temperaturnim uslovima. Štaviše, besprekorno se integriše u postojeće Modicon sisteme, omogućavajući inženjerima da unaprede performanse bez menjanja osnovne arhitekture.

Ključne karakteristike

• Četiri analogna ulazna kanala visokog nivoa koji podržavaju više tipova signala

• Brza 16-bitna A/D konverzija za precizno praćenje

• Kompatibilnost sa ulazima struje 4–20 mA i 0–20 mA

• Naponski opsezi uključuju ±10 V, 0–10 V, 0–5 V i 1–5 V

• Pouzdan nominalni ciklus čitanja od 1 ms za brza ažuriranja procesa

• Snažan dizajn izolacije koji nudi zaštitu od 1000 Vrms

• SUB-D 25 konektor za sigurnu industrijsku instalaciju

• Kompatibilan sa Modicon Premium procesorima sa brzim skeniranjem

• CE sertifikovan sa globalnim pomorskim odobrenjima za teške uslove

Funkcionalne karakteristike

Ovaj modul omogućava precizno merenje kritičnih analognih varijabli kao što su pritisak, temperatura i protok u visokobrzinskim automatizovanim sistemima. Pored toga, njegova brza stopa konverzije podržava napredne multitasking PLC aplikacije. Inženjeri cene njegovu robusnu zaštitu od preopterećenja i prenapona, što produžava vek trajanja opreme u električno bučnim postrojenjima. Stoga je TSXAEY420 veoma pogodan za projekte modernizacije gde je pouzdanost integriteta podataka od suštinskog značaja.

Tehničke specifikacije

Opšte informacije

• Proizvođač: Schneider Electric

• Proizvodna linija: Modicon Premium

• Tip proizvoda: Modul za analogni ulaz

• Broj dela: TSXAEY420

• EAN: 3389110876338

Električne karakteristike

• Ulazni kanali: 4 visokonaponska brza analogna ulaza

• Tipovi analognih ulaza:
  • Struja: 0–20 mA, 4–20 mA
  • Napon: ±10 V, 0–10 V, 0–5 V, 1–5 V

• Rezolucija: 16-bitna

• Nominalno vreme ciklusa očitavanja: 1 ms

• Potrošnja struje: 500 mA @ 5 VDC

• Konektor: SUB-D 25

Tačnost (na 25°C osim ako nije drugačije navedeno)

• ±10 V: 0.1% FS (0.2% FS na 0–60°C)

• 0–10 V: 0.1% FS (0.2% FS na 0–60°C)

• 0–20 mA: 0.2% FS (0.4% FS na 0–60°C)

• 4–20 mA: 0.2% FS (0.4% FS na 0–60°C)

• 0–5 V / 1–5 V: 0.2% FS (0.4% FS na 0–60°C)

Zaštita & Izolacija

• Izolacija (kanal/bus): 1000 Vrms

• Izolacija (kanal/uzemljenje): 1000 Vrms

• Zaštita od prekomerne struje: –30 do 30 mA @ 250 kΩ

• Zaštita od prenapona:
  • –15…15 V (stanje 0)
  • –30…30 V (stanje 1)

Ekološki standardi

• Radna temperatura: 0…60°C

• Temperatura skladištenja: –25…70°C

• Relativna vlažnost: 10…95% bez kondenzacije

• Radna visina: 0…2000 m

• Stepen zaštite: IP20

• Sertifikati: CE, BV, LR, ABS, RINA, RMRS, GL, DNV

• Neto težina: 0,33 kg

Tipične primene

TSXAEY420 služi različitim industrijskim sektorima gde su brza i precizna merenja analognih ulaza ključna. Na primer, pouzdano radi u sistemima za doziranje hemikalija koji zahtevaju preciznu povratnu informaciju o protoku. Takođe se široko koristi u linijama za pakovanje, HVAC sistemima, postrojenjima za preradu vode i rešenjima za upravljanje mašinama. Štaviše, njegova kompatibilnost sa nasleđenim Modicon Premium ormarima čini ga idealnim za fazne programe modernizacije.

Podrška i pouzdanost

Schneider Electric obezbeđuje dugoročnu dokumentaciju, vodiče za instalaciju i resurse za održavanje koji pojednostavljuju integraciju sistema. Robusna konstrukcija modula osigurava stabilan rad u električno bučnim ili termički nestabilnim objektima. Stoga korisnici dobijaju dosledne performanse sa minimalnim zastojevima tokom celog podržanog životnog veka.

Česta pitanja

P1: Da li TSXAEY420 može istovremeno da radi sa mešovitim kanalima napona i struje?
Da, svaki od njegovih četiri kanala može se nezavisno konfigurisati, omogućavajući mešane ulaze struje i napona unutar jednog modula.

P2: Da li je TSXAEY420 u potpunosti kompatibilan sa Modicon Premium CPU-ima?
Da, integriše se besprekorno sa Premium platformom, uključujući visokokvalitetne multitasking procesore.

P3: Koji tip konektora je potreban za poljsko ožičenje?
Modul koristi standardni industrijski SUB-D 25 konektor.

P4: Koji modul zamenjuje TSXAEY420 u novim instalacijama?
Schneider Electric preporučuje BMXAMI0410 iz Modicon X80 serije.

P5: Da li modul podržava aplikacije sa brzim skeniranjem?
Da, njegovo vreme ciklusa čitanja od 1 ms čini ga pogodnim za zadatke visokobrzinskog prikupljanja podataka.
