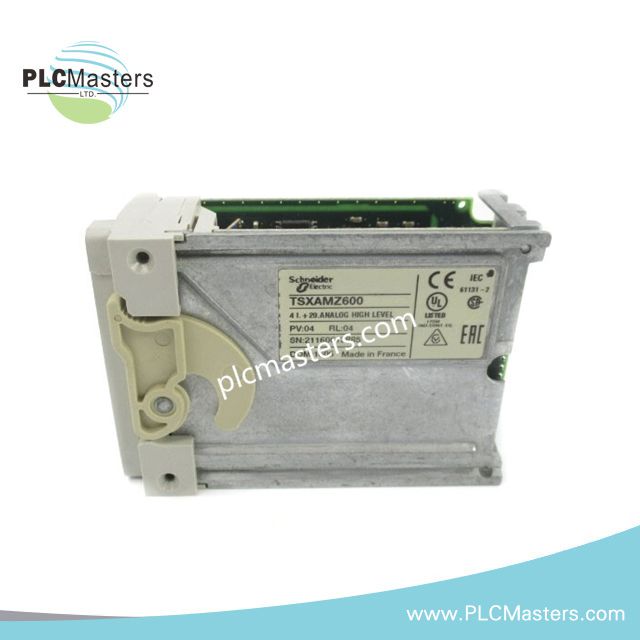

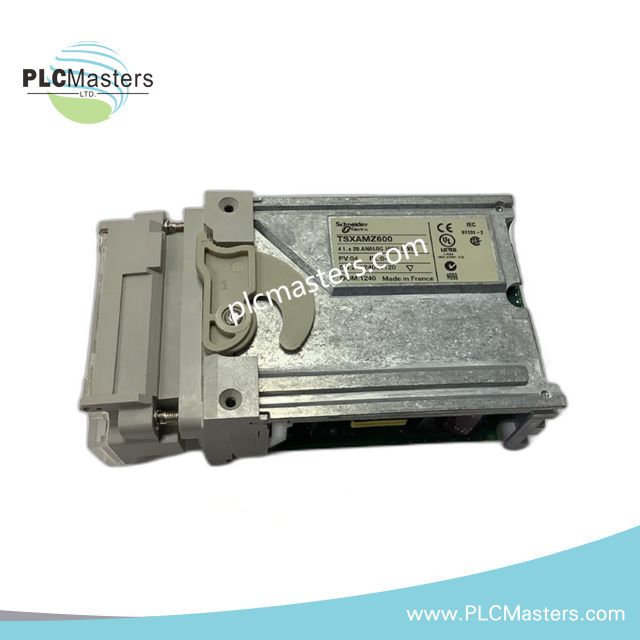

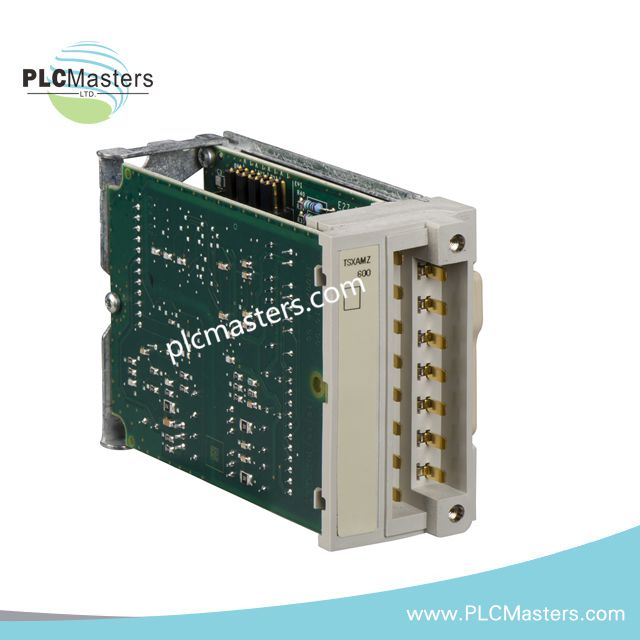

Schneider Electric TSXAMZ600 Analogni I/O modul

Opis proizvoda

Schneider Electric TSXAMZ600 je visokoprecizni analogni I/O modul dizajniran za Modicon TSX Micro PLC platformu. Omogućava besprekornu integraciju između PLC-ova i analognih senzora ili aktuatora, omogućavajući prikupljanje i generisanje analognih signala u realnom vremenu za industrijske automatizacione sisteme. Sa četiri ulazna kanala i dva izlazna kanala, ovaj modul obezbeđuje fleksibilno praćenje i kontrolu procesnih varijabli u raznovrsnim proizvodnim okruženjima.

Njegov robustan dizajn podržava više tipova signala, uključujući 0–10 V, ±10 V, 0–20 mA i 4–20 mA, nudeći pouzdan rad u kritičnim kontrolnim aplikacijama. Štaviše, 11-bitna rezolucija modula i brz period akvizicije od 16 ms garantuju tačna merenja sa minimalnim zakašnjenjem. TSXAMZ600 je idealan za poboljšanje efikasnosti procesa, smanjenje zastoja i podršku skalabilnim arhitekturama automatizacije.

Ključne karakteristike

• Četiri analogna ulazna kanala i dva analogna izlazna kanala sa potpunom fleksibilnošću

• Podržava naponske i strujne opsege: 0–10 V, ±10 V, 0–20 mA, 4–20 mA

• 11-bitna analogno/digitalna konverzija za precizno merenje signala

• Brzo vreme odziva od 400 µs obezbeđuje mogućnosti upravljanja u realnom vremenu

• Zaštita od kratkog spoja za sve izlaze, povećavajući pouzdanost sistema

• Visok izolacioni napon od 1000 V AC za električnu bezbednost

• Kompaktan i lagan dizajn (0,24 kg), pogodan za instalacije sa ograničenim prostorom

• Potrošnja struje od samo 180 mA za energetski efikasan rad

Tehničke specifikacije

Opšti parametri

• Tip proizvoda: Analogni I/O modul

• Serija: Modicon TSX Micro

• Broj kanala: 4 ulaza, 2 izlaza

• Težina: 0,24 kg

• Izolacioni napon: 1000 V AC

• Potrošnja struje: 180 mA

Analogni ulaz/izlaz

• Tipovi ulaza: 4–20 mA, 0–20 mA, 0–10 V, ±10 V

• Tipovi izlaza: 4–20 mA, 0–20 mA, 0–10 V, ±10 V

• Analogno/Digitalna konverzija: rezolucija od 11 bita

• Period akvizicije: 16 ms

• Vreme odziva: 400 µs

Električne karakteristike

• Ulazna impedansa: 250 Ω (struja), 2,2 Ω (napon)

• Opterećenje izlaza: ≤0,6 Ω (struja), ≥2 Ω (napon)

• Temperaturni drift: 0,054–0,107 %/10 °C (struja), 0,068–0,083 %/10 °C (napon)

• Zaštita: Kratki spoj na svim izlazima

Tipične primene

• Industrijski sistemi za kontrolu mašina koji zahtevaju visokopreciznu obradu analognih signala

• Automatizacija procesa u infrastrukturi, hemijskoj i proizvodnoj industriji

• Praćenje i kontrola senzora i aktuatora u realnom vremenu u složenim automatizacionim sistemima

• Integracija u TSX Micro PLC-ove za skalabilna i modularna rešenja automatizacije

Česta pitanja

Q1: Koje vrste signala TSXAMZ600 podržava?
A1: Modul podržava naponske signale 0–10 V, ±10 V i strujne signale 0–20 mA ili 4–20 mA.

Q2: Da li ovaj modul može da podrži brze aplikacije kontrole?
A2: Da, modul ima vreme odziva od 400 µs i period akvizicije od 16 ms za obradu u realnom vremenu.

Q3: Da li je bezbedno koristiti ga u sredinama sa visokim naponom?
A3: Apsolutno. TSXAMZ600 pruža izolaciju do 1000 V AC i zaštitu od kratkog spoja na svim izlazima.

Q4: Koliko kanala ima?
A4: Ima četiri analogna ulazna kanala i dva analogna izlazna kanala.

Q5: Da li je TSXAMZ600 kompatibilan sa TSX Micro PLC-ovima?
A5: Da, potpuno je kompatibilan sa Modicon TSX Micro platformom za automatizaciju.
