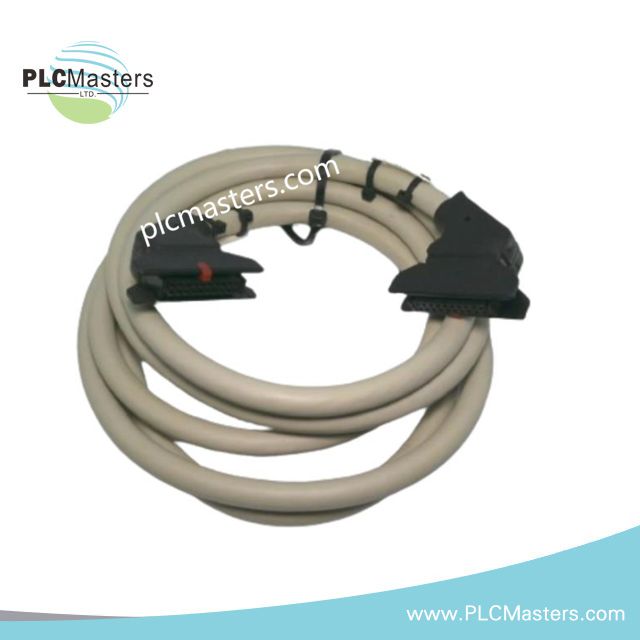

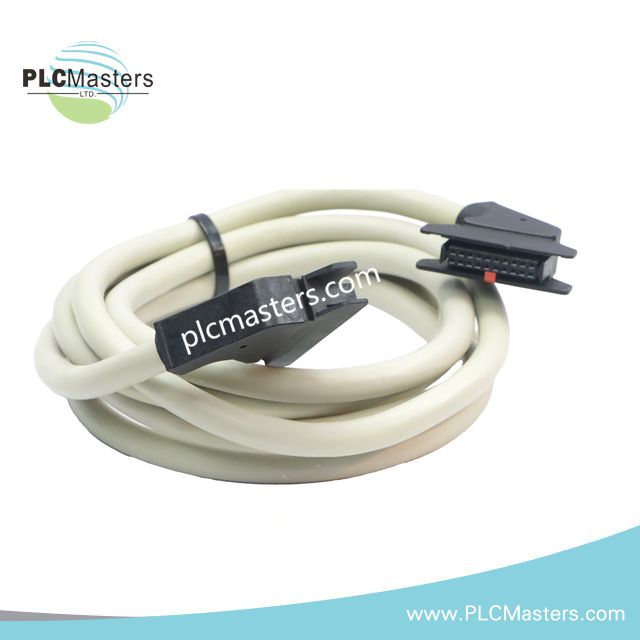

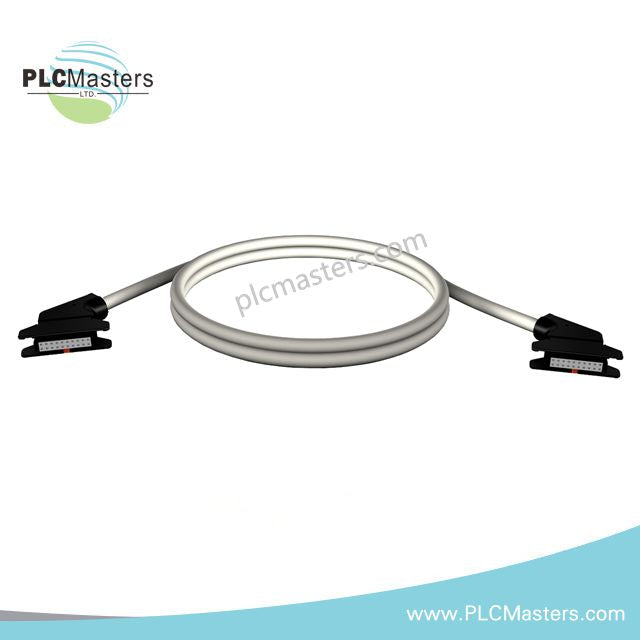

Schneider Electric TSXCDP203 priključni kabl

Opis proizvoda

Schneider Electric TSXCDP203 je 2-metarski HE10 povezivački kabl dizajniran za pouzdanu komunikaciju unutar Modicon Premium automatizacionih sistema. Povezuje PLC module sa Advantys Telefast ABE7H16R20 podbazama sa stabilnim integritetom signala i doslednim električnim performansama. Namenjen zahtevnim industrijskim okruženjima, ovaj kabl obezbeđuje pouzdano ožičenje između kontrolera, releja, senzora i aktuatora. Štaviše, konstrukcija sa PVC omotačem garantuje izdržljivost bez dodatne težine.

Ključne prednosti i funkcionalne karakteristike

TSXCDP203 poboljšava doslednost ožičenja sistema i smanjuje vreme integracije za inženjere koji rade sa Modicon Premium PLC platformama. Njegovi HE10 konektori sa 20 pinova održavaju precizno poravnanje i niskosumnu signalizaciju duž cele dužine kabla. Pored toga, kompatibilnost sa nekoliko diskretnih i modula za kontrolu pokreta omogućava fleksibilnu primenu kako u automatizaciji mašina, tako i u procesnoj kontroli. Kabl se lako instalira i podržava dugoročnu pouzdanost u aplikacijama gde je stabilna I/O komunikacija od suštinskog značaja.

Tehničke specifikacije

Informacije o proizvodu

• Model: TSXCDP203

• Tip: Povezivački kabl

• Platforma: Modicon Premium PLC i Advantys Telefast ABE7

• Funkcija: Povezuje PLC module sa ABE7H16R20 i kompatibilnim bazama

• Materijal omotača: PVC

• Prekid proizvodnje: 15. septembar 2023.

• Kraj radnog veka: 31. decembar 2024.

Mehanički podaci

• Dužina kabla: 2 m (6.6 ft)

• Poprečni presek žice: 0.324 mm²

• AWG: 22

• Dimenzije: 25 × 25 × 4 cm

• Težina: 0,28 kg


Električne karakteristike / Povezivanje

• Tip konektora: HE10, 20-pinski konektor na oba kraja

• Strana PLC-a: 20-pinski HE10

• Strana modula: 20-pinski HE10

Tipične primene i slučajevi integracije

Ovaj kabl podržava strukturisano ožičenje u Modicon Premium sistemima gde modularne I/O arhitekture moraju ostati organizovane i servisabilne. Na primer, inženjeri ga koriste u proizvodnim mašinama, panelima sigurnosnih releja i mešovitim analogno-digitalnim I/O ormarima. TSXCDP203 takođe dobro funkcioniše u okruženjima gde pasivne Telefast baze pojednostavljuju poljsko ožičenje. Stoga, kabl postaje praktičan izbor za OEM proizvođače koji standardizuju Premium PLC platforme ili održavaju nasleđene ABE7 instalacije.

Podrška, pouzdanost i servis

Iako je TSXCDP203 obustavljen, mnogi objekti i dalje na njega računaju zbog jednostavnosti instalacije i stabilnih dugoročnih performansi. Zamenski uređaji nisu zvanično određeni, pa integratori često održavaju strateške rezervne zalihe. Štaviše, Schneider Electric dokumentacija, ekološki izveštaji i podrška za nasleđene sisteme ostaju dostupni za održavanje.

Česta pitanja

P1: Da li je TSXCDP203 još uvek dostupan za kupovinu?
Kabl je obustavljen i obično nije na lageru, ali neki distributeri mogu imati preostali inventar.

P2: Da li ovaj kabl može zameniti druge HE10 konektore u Modicon Premium asortimanu?
Odgovara modulima navedenim u kompatibilnosti, mada moduli koji nisu navedeni treba da se provere prema Schneider dokumentaciji.

P3: Koja Telefast baza je primarno podržana?
TSXCDP203 je dizajniran posebno za ABE7H16R20 pasivnu konekcijsku pod-bazu.

P4: Da li je ovaj kabl pogodan za oštre industrijske uslove?
PVC omotač podržava tipične industrijske uslove, ali ekstremne temperature ili izlaganje hemikalijama treba proceniti.

P5: Da li postoji direktna zamena od Schneider-a?
Nema zvaničnog naslednika; korisnici bi trebalo da se konsultuju sa Schneider Electric podrškom za alternative.
