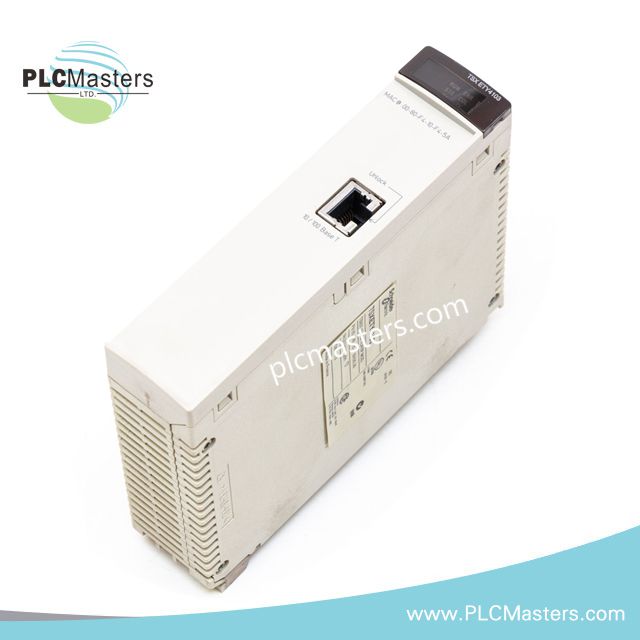

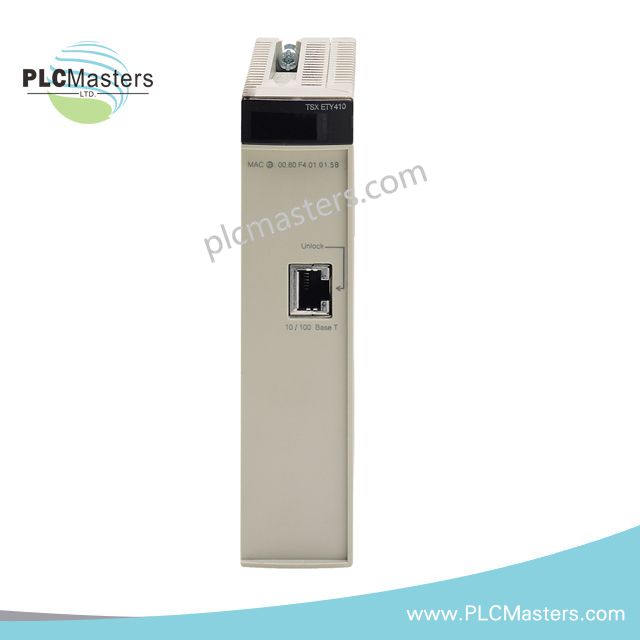

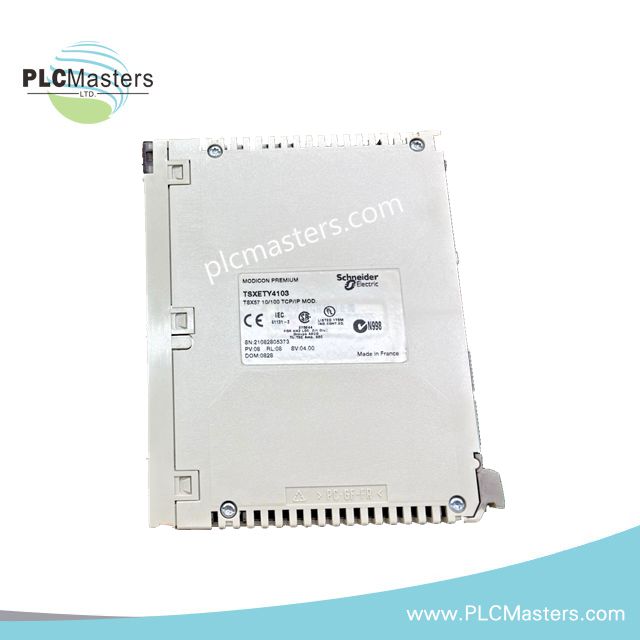

Schneider Electric TSXETY4103 Ethernet TCP/IP modul

Opis proizvoda

TSXETY4103 kompanije Schneider Electric je visokoperformansni Ethernet TCP/IP modul dizajniran za besprekornu integraciju unutar serije TSX Micro PLC-ova. Omogućava pouzdanu industrijsku komunikaciju, podržavajući protokole Uni-Telway i Modbus TCP. Pored toga, njegov standardni format modula omogućava jednostavnu instalaciju u Modicon Premium automatizacione ormare, omogućavajući efikasnu mrežnu kontrolu i nadzor.

Projektovan za zahtevna industrijska okruženja, TSXETY4103 pruža transparentne funkcije web servera, omogućavajući inženjerima da prate performanse sistema i konfigurišu uređaje putem PC baziranog Rack Viewer-a ili Data Editor-a. Takođe, podržava napredne komunikacione usluge kao što su upravljanje propusnim opsegom, FDR server, globalno skeniranje podataka I/O i SMTP notifikacije, obezbeđujući sveobuhvatnu kontrolu nad industrijskim procesima.

Ključne karakteristike i funkcionalni istaci

• Ethernet TCP/IP konektivnost sa brzinom prenosa od 10/100 Mbit/s

• Podržava Modbus TCP i Uni-Telway protokole za svestranu industrijsku mrežu

• Transparentni Class B30 web server za daljinski nadzor i konfiguraciju

• Do 64 istovremene veze za robusno upravljanje mrežom

• Integrisane komunikacione usluge uključujući upravljanje propusnim opsegom, SNMP agent i globalno skeniranje podataka I/O

• LED indikatori za detekciju kolizije, status mreže, greške i aktivnost prenosa

• Kompatibilan sa PL7 Pro i Unity Pro softverom za besprekorno programiranje

• Standardni format modula, napajanje direktno iz ormara

Tehničke specifikacije

• Proizvođač: Schneider Electric

• Tip proizvoda: Ethernet TCP/IP modul

• Linija proizvoda: TSX Micro PLCs

• Broj dela: TSXETY4103

• EAN: 3595863767650

• Težina: 0.34 kg

• Format modula: Standardni

• Napon napajanja: 5 V DC preko napajanja ormara

• Potrošnja struje: 360 mA

• Fizički interfejs: RJ45 – 10BASE-T/100BASE-TX, 1 upleteni par

• Brzina prenosa: 10/100 Mbit/s

• Maksimalan broj veza: 64

• Komunikacioni protokoli: Modbus TCP, Uni-Telway

• Komunikacione usluge: Upravljanje propusnim opsegom, FDR server, globalno skeniranje podataka I/O, Modbus TCP poruke, SMTP e-mail notifikacije, SNMP agent, Uni-TE poruke

• Web usluge: Rack Viewer, Data Editor (putem PC terminala)

• Web server: Transparentni ready class B30

• LED indikatori lokalnog signaliziranja: Kolizija (COL), status Ethernet mreže (RUN), greška porta (ERR), aktivnost prenosa/prijema (TX/TR)

• Zaštita okoline: IP20, CSA 1010-1, UL 508, FM Class 1 Div 2, EN 61131-2

• Radna temperatura: 32–140 °F (0–60 °C)

• Relativna vlažnost: 10–95% (bez kondenzacije)

Tipične primene i integracija sistema

TSXETY4103 modul je idealan za industrijske automatizacione sisteme kojima je potrebna pouzdana Ethernet konektivnost. Besprekorno se integriše sa Modicon Premium PLC-ovima za upravljanje mrežama na fabričkom podu, daljinski nadzor i kontrolu procesa. Na primer, inženjeri mogu koristiti modul za implementaciju Warm Standby redundantne arhitekture, omogućavajući sinhronizaciju normalnog i rezervnog PLC-a za neprekidan rad. Takođe podržava industrijske poruke i upozorenja, što poboljšava bezbednost i efikasnost rada.

Često postavljana pitanja

P1: Koji PLC softver je kompatibilan sa TSXETY4103?
O1: TSXETY4103 radi sa PL7 Pro i Unity Pro za programiranje i konfiguraciju sistema.

P2: Koliko istovremenih veza modul može da podrži?
O2: Modul podržava do 64 aktivne veze, pružajući robusno upravljanje mrežom.

P3: Da li uključuje web server za daljinski nadzor?
O3: Da, poseduje transparentni Class B30 web server kompatibilan sa alatima Rack Viewer i Data Editor.

P4: Koje industrijske protokole podržava?
O4: Podržava Modbus TCP i Uni-Telway komunikacione protokole za svestranu integraciju.

P5: Da li je TSXETY4103 pogodan za zahtevna okruženja?
O5: Da, ispunjava standarde IP20, UL, CSA, FM i EN, i pouzdano radi u temperaturnom opsegu od 0 do 60°C.
